搞定精准测阻！是德科技 E4980A 直流电阻测试原理与操作指南
发布时间: 2026-07-30 16:47:48 浏览数:
一、测量原理
LCR表测量功能中有直流电阻测试功能。与数字万用表采用固定直流电源作为输出，利用欧姆定律求得电阻值不同，LCR表内部施加正负0.1V的电压，然后取其结果的平均值，求得直流电阻值。(仪器的内阻也会分压)。
二、仪器示例
四、高精度测量
相对测量精度公式:
LCR表测量功能中有直流电阻测试功能。与数字万用表采用固定直流电源作为输出，利用欧姆定律求得电阻值不同，LCR表内部施加正负0.1V的电压，然后取其结果的平均值，求得直流电阻值。(仪器的内阻也会分压)。
二、仪器示例
以是德科技E4980ALCR表为例，比如将测量功能选为Lp-Rdc 或Ls-Rdc，仪器会先测量Lp或Ls，然后在+0.1V和-0.1V处测量DCR。

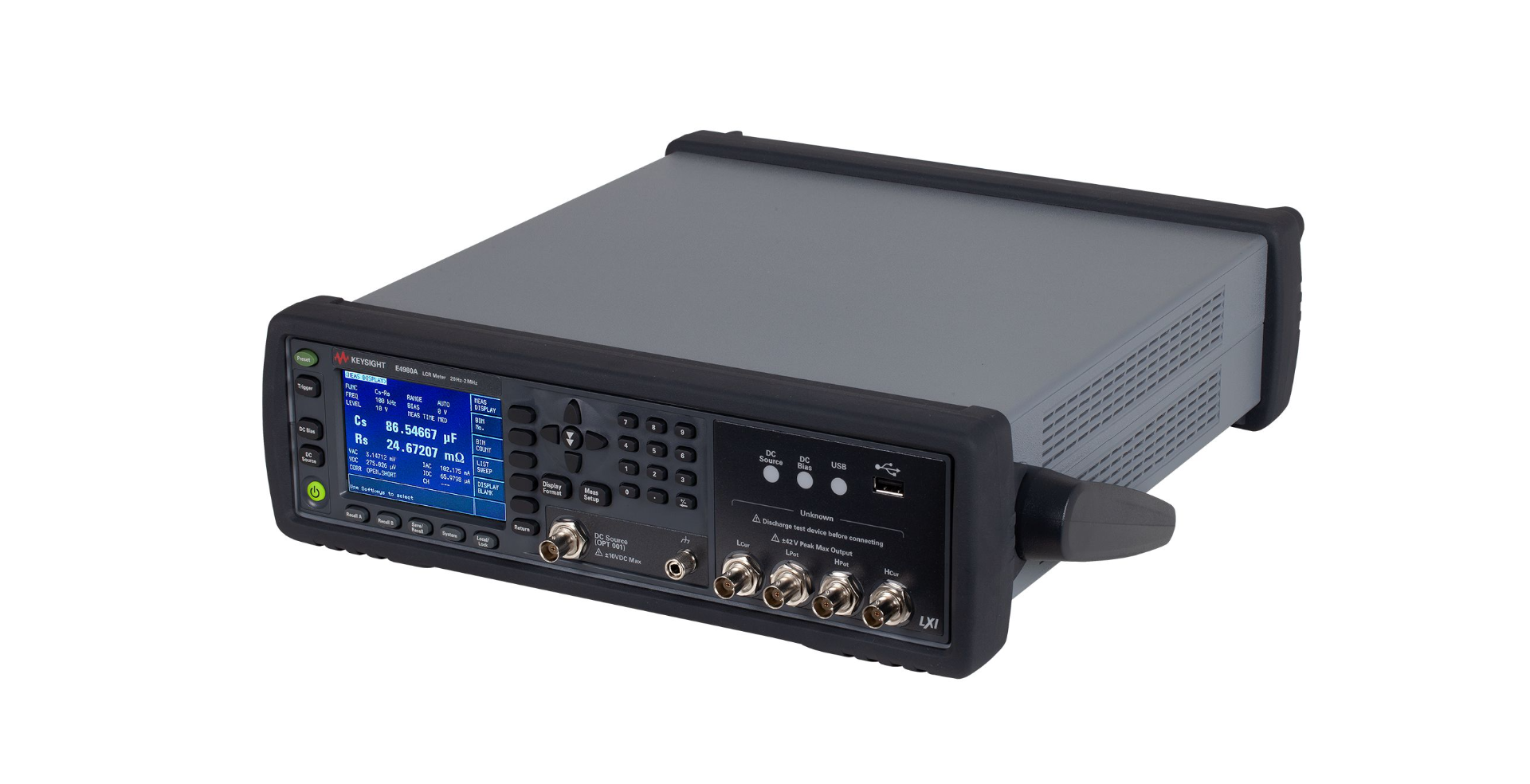

E4980A精密型LCR表
三、操作步骤E4980A精密型LCR表
LCR表测试直流电阻步骤如下：
①接通E4980A。
②设置测量条件。通过向MEAS DISPLAY页面区域填入字段，设置E4980A的测量条件。
·用光标键将光标移动到FUNC字段，并选择Ls-Rdc
·用光标键将光标移动到FUNC字段，并选择Ls-Rdc
·用光标键将光标移动到FREQ字段，并输入100MHz
·用光标键将光标移动到LEVEL字段，并输入100mA
③连接测试夹具。将测试夹具与E4980A连接。
④进行修正。为了补偿夹具的残余电感和杂散电容，需进行开路/短路修正。
⑤连接被测件。将被测件连接到测试夹具。
⑥开始测量。按[Meas Setup]键。通过内部触发器进行连续测量，并显示已测得的电感Ls值和Rdc值。
⑥开始测量。按[Meas Setup]键。通过内部触发器进行连续测量，并显示已测得的电感Ls值和Rdc值。
四、高精度测量
应用场景
发射机线圈和接收机线圈的直流电阻会直接影响能量传输的电阻损耗，因此需要低直流电阻(通常低到毫欧级)来确保高功率传输效率。
测量精度
直流电阻测量是精密LCR表的标配功能，能非常精确地测量低到毫欧级的直流电阻值。同时，它支持低接触电阻夹具。
如果线圈的直流电阻是100毫欧，E4980ALCR表的直流电阻精度可达5%，意味着真值在大约95毫欧到105毫欧之间。这种精度是非常高的，因为基于自动平衡电桥法的LCR表测量低直流电阻的难度很大。
技术指标
LCR表的技术指标中都会给出直流电阻测量技术指标，相对测量精度为:
相对测量精度公式:
其中Ab、Go和Rs的参数都和测试信号电压相关，是因为如果设置>2Vrms的AC测试信号，则无论频率多少，Hpot输入端都会通过1:10衰减器。在这种情况下，在±0.1Vdc下测量直流电阻，衰减器都会降低信噪比，就会影响直流电阻的测量精度。
