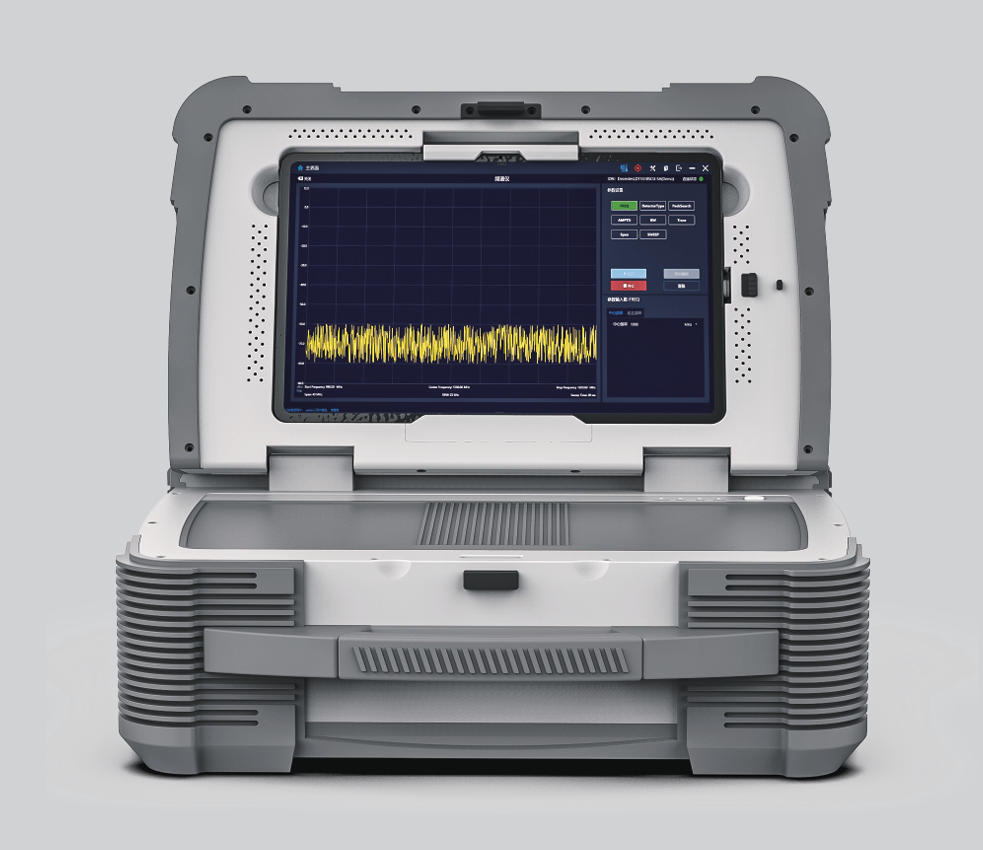

AC5518S便携式气象雷达参数测试保障系统
一、系统概述
安诚迅飞依托射频前端、数字中频处理技术，推出AC5518S 便携式气象雷达测试系统，整机重量<10kg，支持L/S/C/X波段雷达巡检，解决极限改善因子测试行业难题。产品贴合《天气雷达测试大纲》标准，自动完成发射机、接收机、中频指标检测，可解析雷达自检数据并生成完整测试报表。
二、主要功能和特点
二、主要功能和特点
·低近端相噪，攻克极限改善因子测试难点
·轻量化设计，重量较同类产品减半，便于户外巡检
·一体化集成，集成多项测量功能，减少外接线路
·配套专业软件，一键测试、一键导出报告
·支持历史数据对比，快速判断雷达性能衰减

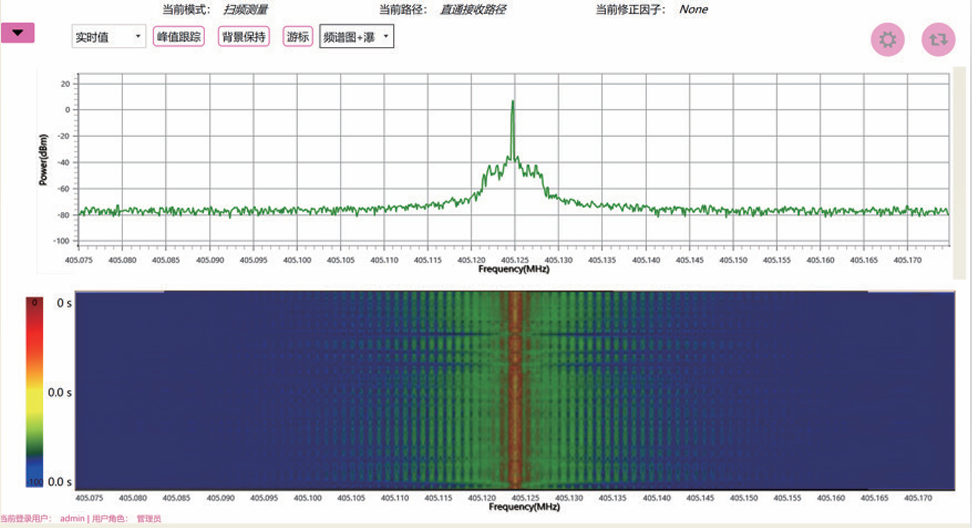

·内置开关矩阵，切换完成频谱、脉冲指标测试
·自带信号源、双通道示波器端口、28V可控直流输出
·GNSS驯服频率源，内外参考频率可切换
·支持标准SCPI指令，适配雷达软件自检控制
三、应用场景
三、应用场景
用于气象雷达日常维护巡检，检测脉冲参数、极限改善因子、噪声系数等发射机、接收机指标。
测试流程:创建测试任务一发射机指标测试一 接收机指标测试一结束测试一自动生成检测报告
四、系统关键技术指标
(一)频谱接收部分
信号接收频率： 20MHz~13.6GHz
信号接收电平： -130dBm~+20dBm

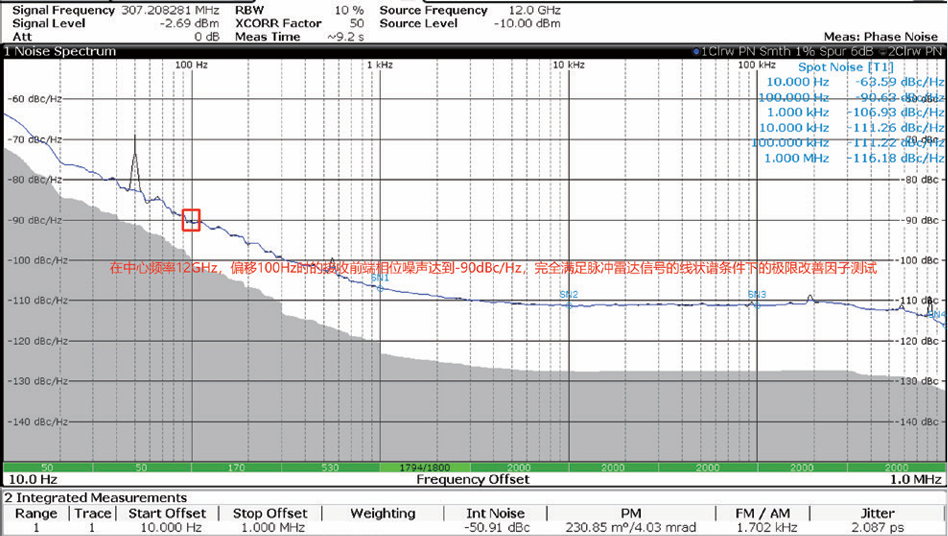

相位噪声：≤-88dBc/Hz@CF=10GHz，offset 100Hz
分析带宽：80MHz
(二)信号产生部分
信号输出频率：10MHz ~ 18GHz
信号类型：CW、脉冲、扫频
信号输出电平： -120dBm~+10dBm
幅度分辨率：0.1dB
(三)示波器部分
采样率：1GSa/s
带宽：250MHz
存储深度：128M
(四)功率测量部分
信号接收频率：1GHz~ 12GHz
信号接收电平：-20dBm~+20dBm
(五)噪声源
频率范围：10MHz ~ 18GHz
ENR：6dB
(六)通用规格
整机尺寸：约 400mm x 300mm x300mm
整机重量：<10kg
五、诚邀体验
即日起开放样机试用，欢迎各气象局、雷达厂商及运维单位预约现场实测，期待与你共同见证极限改善因子与脉冲波形等核心指标的卓越表现。
