什么是串扰?是德科技高速信号串扰分析实例解析

发布时间: 2026-08-06 15:08:29 浏览数:
一、什么是串扰
串扰属于与数据码型无关的幅度失真,由传输线耦合效应产生:干净的受扰信号会被相邻干扰信号耦合干扰。

危害:
干扰造成受扰波形畸变、眼图闭合;压缩信号设计裕量,甚至测量失效;降低信号垂直幅度、恶化水平抖动,引发链路互通故障。

理想状态:
无串扰信号眼图充分张开,数据传输精准无差错。

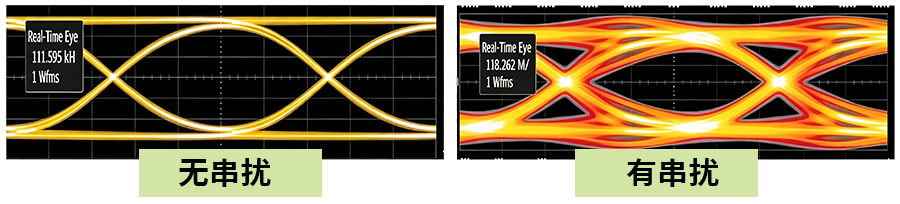

图1.有串扰和没有串扰的受扰信号眼图。

二、串扰产生原理
电子产品小型化、传输速率持续提升,PCB多为4层/6层及以上叠层。信号沿传输线传输时,信号路径与回流路径形成电磁场,向外延伸的边缘场通过互容、互感,将能量耦合至邻近传输线;互容与互感是串扰产生的本质。

三、影响串扰的因素
线问距:走线距离越近,近端、远端串扰越强;线间距>3倍线宽时,串扰可基本忽略,是行业通用设计基准。
信号边沿速率:上升/下降沿越陡峭,瞬时电场、磁场效应越强,串扰越显著。
介质层厚度:指信号线到参考平面的距离,介质越薄,串扰越小。

四、是德科技串扰分析解决方案
D9020ASIA高级信号完整性软件

1.工具核心能力
搭配示波器的串扰分析应用软件,可解决高速信号串扰调试难题:
·定位由相邻走线、电源耦合产生的非周期性有界不相关抖动(ABUJ);
·自动剥离码间干扰(ISI),分离串扰分量,生成去除串扰后的干净波形;
·量化各干扰源串扰占比,区分主次干扰;
·对比原始波形/干净波形、原始眼图/消串扰眼图,直观测算可恢复信号裕量,判断修改设计后能否达标。

2.软件使用流程
·无需仿真模型,仅需硬件探头实测:
·接入被测节点,选定受扰信号类型(数据线/电源/零电平信号等);
·最多添加4路干扰源并定义信号类型;
·软件自动运算,输出各路干扰源串扰量化数值,生成消串扰波形用于二次分析。

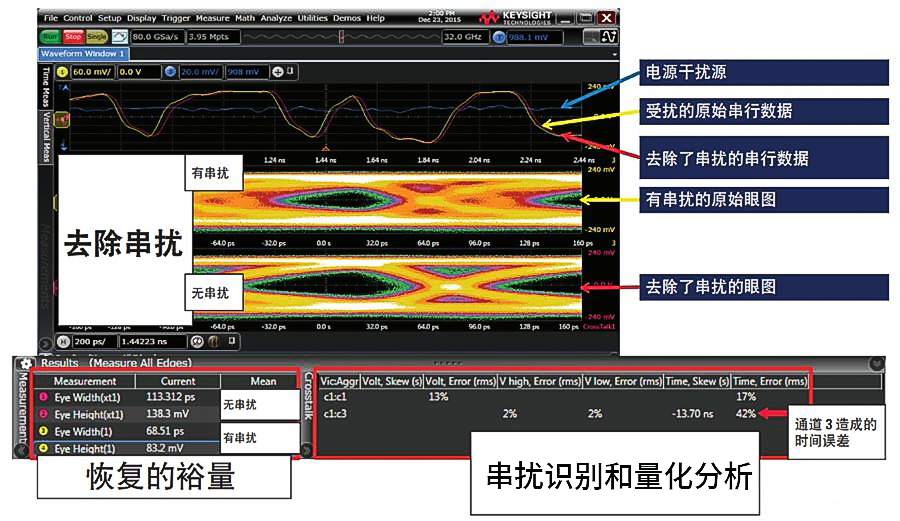

图 2. 查看消除了干扰信号后的受扰信号,以确定裕量的改善程度。

五、三类实测分析案例

案例1 传输线串扰结果示例
原始眼图(上)左侧凸起为远端串扰FEXT,消除串扰后眼图(下)张开度得到显著改善。

测试指标:受扰波形/干扰波形的串扰幅度(M2M3, Amp-XSI (% rms)) 为14%;ISI幅度(M2M2,Amp-XSI(%rms))约2%,可见远端串扰是波形失真主因。

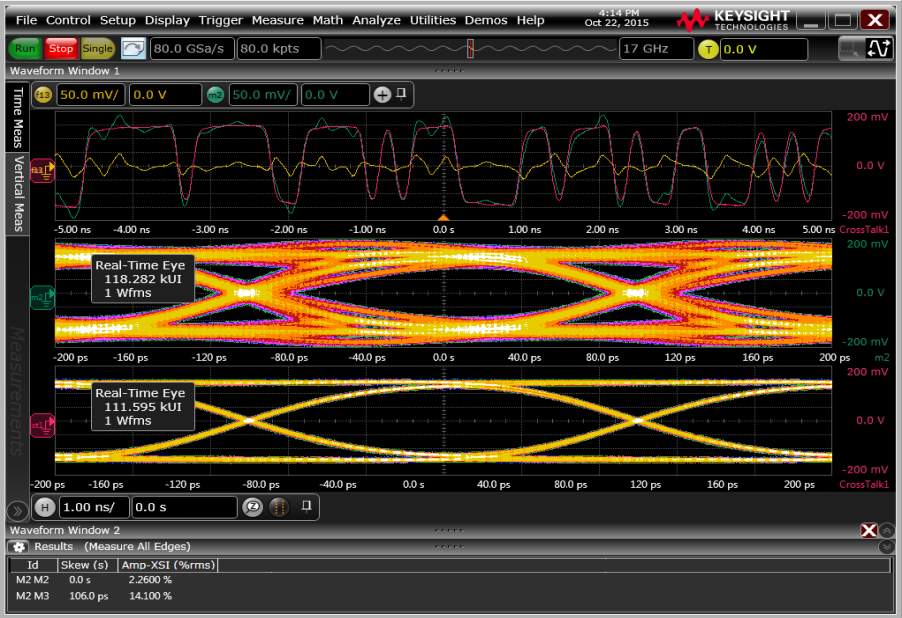

图3.  含有远端串扰的受扰波形之前及之后的视图。上图显示了绿色的受扰波形、橙色的干扰波形和红色的消除了串扰后的波形。中图显示了受扰波形的眼图,其中的凸起表示远端串扰。下图为消除了串扰之后受扰波形的眼图。

案例2  电源干扰波形的串扰结果示例

电源扰动造成串行数据信号抖动;电源电压升高/降低时,数据边沿出现延迟/提前。软件可建立电源电压变化对应的抖动模型,剔除串扰分量;去除串扰后的眼图显著优化,证实电源干扰是主要抖动来源。

指标特征:Amp-XSI数值偏低,代表电源带来的幅度串扰较小,但Jit-XSI数值很高,说明电源扰动会产生显著时序抖动。

借助EZJIT Plus开展抖动统计量化对比:原始波形受电源周期性分量影响,PJdd、PJrms、DJdd指标偏大;消除串扰后,RJPJ直方图明显改善,PJdd大幅下降,各项抖动参数同步优化。

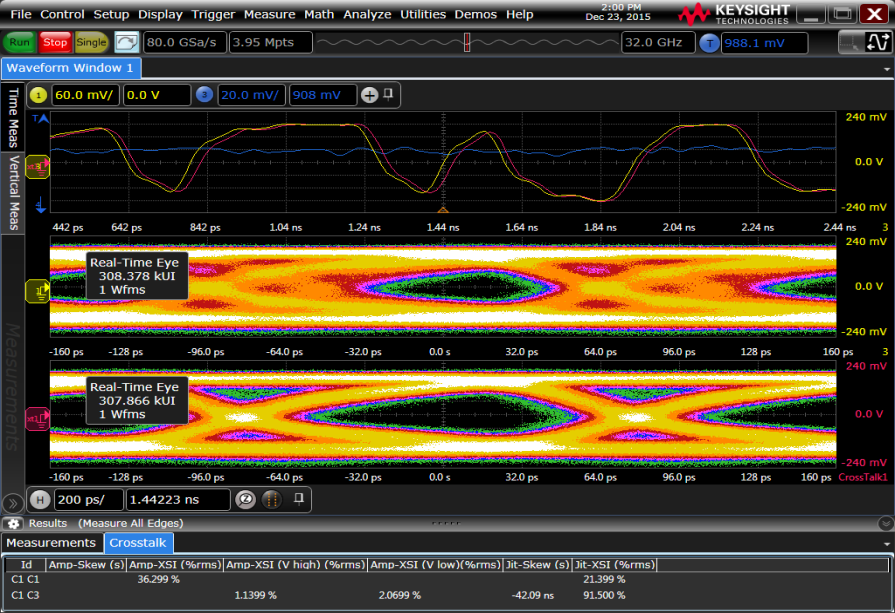

图 4.  电源干扰信号給串行数据受扰信号造成抖动的串扰示例。

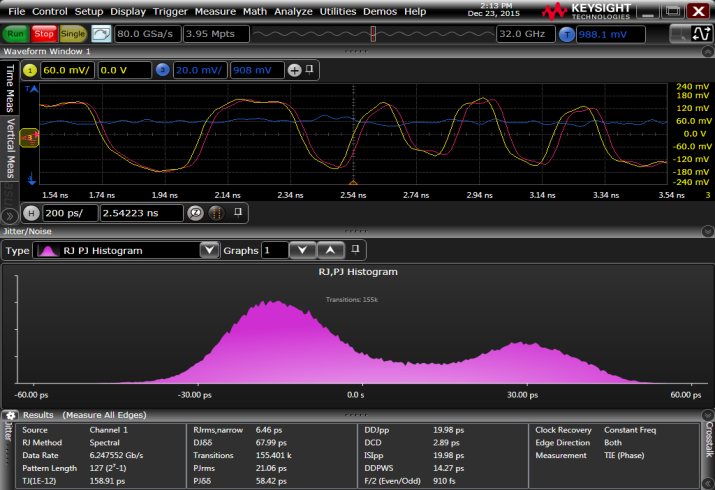

图 5.  使用 EZJIT 得到的抖动分析结果,其中显示原始串行数据波形中有大量抖动。

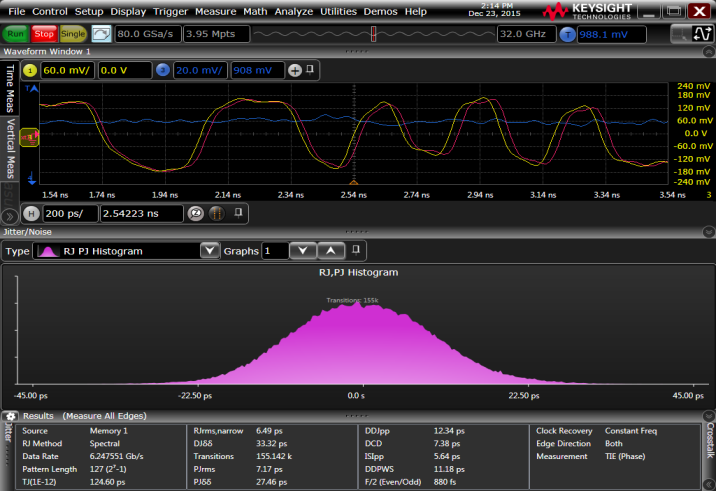

图 6.  使用 EZJIT 得到的抖动分析结果,其中显示消除电源干扰造成的抖动后,抖动统计数据有所改善。

案例3  受电源干扰的波形的串扰结果示例

时钟信号(绿色)通过串扰干扰电源波形(黄色),电源出现与时沿强相关的大幅振铃;红色波形为剔除时钟边沿串扰后的电源信号,振铃现象消失。波形测算得出串扰幅度超 95%(串扰RMS/被测波形RMS),证明时钟边沿干扰会严重影响电源。

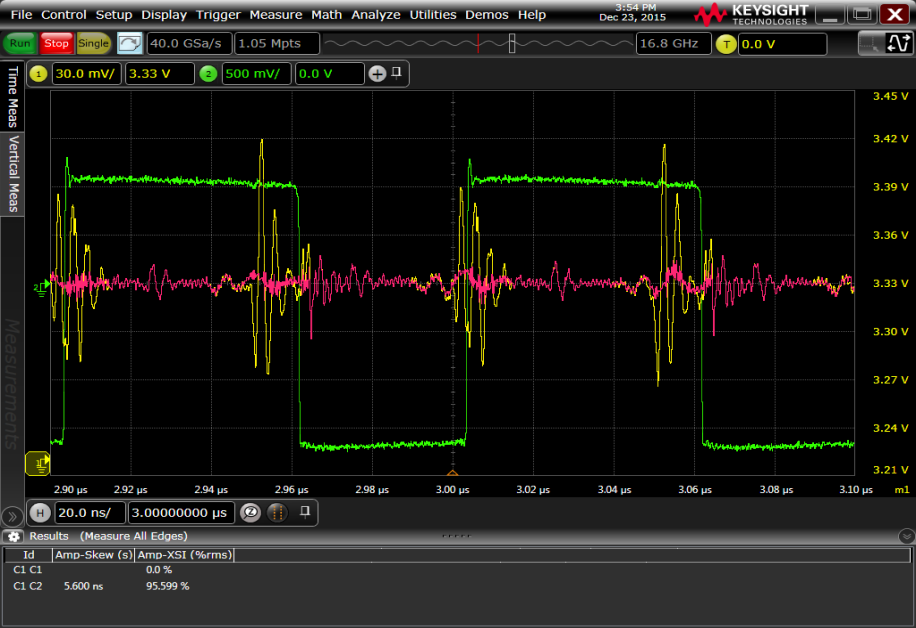

图 7.  电源作为受扰对象的示例。受扰波形(黄色)、干扰源(绿色)和消除了串扰后的波形(红色)。

六、总结
是德Keysight D9020ASIA高级信号完整性软件,可完整实现串扰识别、量化、消除全流程分析,工程师能够比以往更快、更准确地解决串扰问题,大幅缩短高速硬件信号完整性调试周期。
