示波器使用全指南:故障排查+高阶技巧+应用详解

发布时间: 2026-06-26 09:20:39 浏览数:
示波器是电子研发、电路调试中不可或缺的核心工具,使用过程中常会遇到波形不稳、噪声干扰、触发异常等问题。本文结合实操经验,整理示波器常见故障排查方法、高级使用技巧、接地规范及实际应用场景,内容原汁原味,便于工程师参考使用。

一、示波器常见故障排查

即便参数设置无误,也可能出现波形异常、数据不准等问题,多数故障可通过简单调整快速解决。

①示波器显示不稳定
波形出现漂移、跳动,大多是触发设置问题。

·确认触发源与当前使用通道保持一致,优先选择上升沿触发,微调触发电平直至波形稳定
·若波形依旧不稳,可降低时间/档位设置
·将触发模式从自动切换为正常模式或单次触发模式,更易捕获稳定信号

②信号噪声过大或波形失真
干扰主要来源于接地与探头,按以下顺序排查:

·检查探头连接是否牢固、衰减档位设置是否匹配
·保证接地良好,尽量缩短接地线,减少外界干扰
·可开启带宽限制、平均采集功能优化显示效果;优先处理探头连接问题,改善效果最明显

③示波器触发失败
设备无法定位触发点,一般是信号幅值过小、信号不稳定或参数选错导致:

·调大垂直刻度放大信号,尝试更换不同触发类型
·PWM信号、数字逻辑信号推荐使用脉冲宽度触发、模式触发;单次触发适合捕捉瞬时事件
·检查是否选错通道、误设置耦合模式

若完成以上基础排查后,不同通道仍表现异常,大概率设备需要校准或维修,可联系技术支持处理。

二、示波器高级使用技巧

熟练采集稳定波形后,运用高阶功能可进一步提升测试精度、工作效率,轻松应对复杂信号检测。

①优化测量精度
·常规测量优先使用10倍探头,降低负载、提升带宽;仅低电压小信号高精度检测时,切换为1倍探头
·需完整保留信号频率成分时,关闭带宽限制;开启高分辨率模式、平均模式,有效降低噪声
·测试高速边沿信号时,缩短探头引线,避免波形失真、产生振铃

②提升测试速度与效率
·巧用自动测量功能,监测频率、上升时间、峰峰值电压等参数,减少人工操作与读数误差,可通过测量表实时观测数据
·重复测试场景,保存设备设置或调用预设,省去反复调参步骤
·嵌入式系统调试,开启数字协议解码,可直接解析I2C、SPI、UART、CAN、LIN等总线数据

③各类采集模式用法
·包络模式:展示信号最大、最小值变化,排查信号抖动、长期稳定性问题
·峰值检测:捕捉常规采集模式容易遗漏的窄脉冲毛刺
·等效时间采样:在示波器实时带宽有限时,观测高频重复信号
·FFT模式:切换至频域分析,识别时域难以发现的谐波、噪声源与EMI问题

④特定场景自定义设置
·开关电源、PWM系统:调整触发保持时间,稳定复杂波形
·多通道测试:做时间偏移补偿,保证同步事件正常显示
·运用数学函数:实现通道运算、功率计算、占空比分析、相位对比
1XY模式:观测两组信号的非线性关系、信号相移

合理运用以上功能,能让示波器成为解决各类电路问题的高效工具。

三、测试接地注意事项

·示波器探头接地夹连接设备交流地线,建议接零线(N);严禁连接火线(L),会直接造成电网短路
·常规10倍探头额定电压多为300V,可满足常规交流线路测试,但电网偶尔会出现1kV~2kV电压尖峰
·可在探头接地端、信号端加装电阻,防止尖峰电压造成电路过热损坏;部分型号示波器配备隔离式差分输入,适配高压测试场景

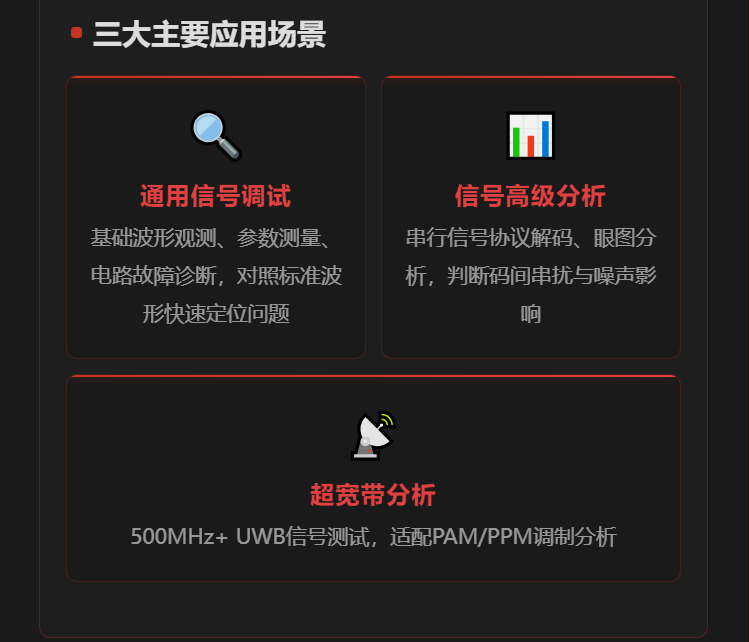

四、示波器实际应用与核心场景

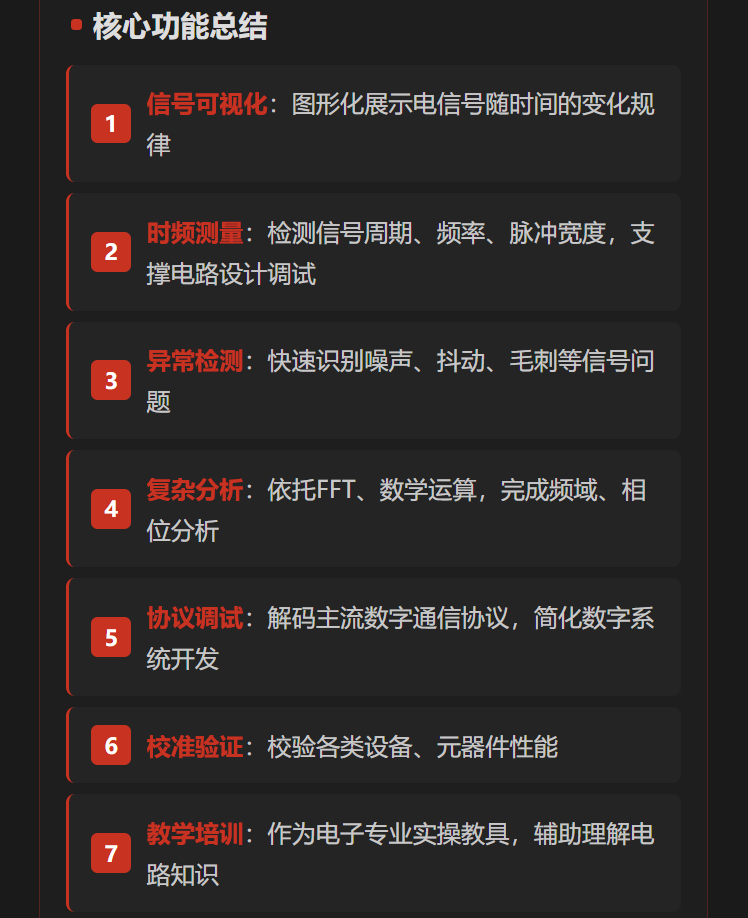

①综合应用价值

示波器贯穿产品原型设计到成品验证全流程,是电路调试的核心工具:

·电路调试:检测电源轨稳定性、核对时序关系、排查间歇性噪声故障
·单片机开发:校验时钟精度、测量脉冲宽度、监控通信总线状态
·汽车电子:诊断点火时序、传感器工况、PWM驱动控制系统故障
·问题定位:借助FFT等功能排查EMC噪声、负载压降、通信延迟等疑难问题






示波器作为电子工程师的"眼睛",用好它需要理论与实践的结合。从基础故障排查到高阶功能应用,每一步的熟练都将显著提升调试效率和问题定位的准确性。建议在日常使用中勤加练习各类触发模式、采集模式与数学分析功能,逐步构建自己的调试方法论。
