一、CX3324A 与 DUT 的连接及示意图

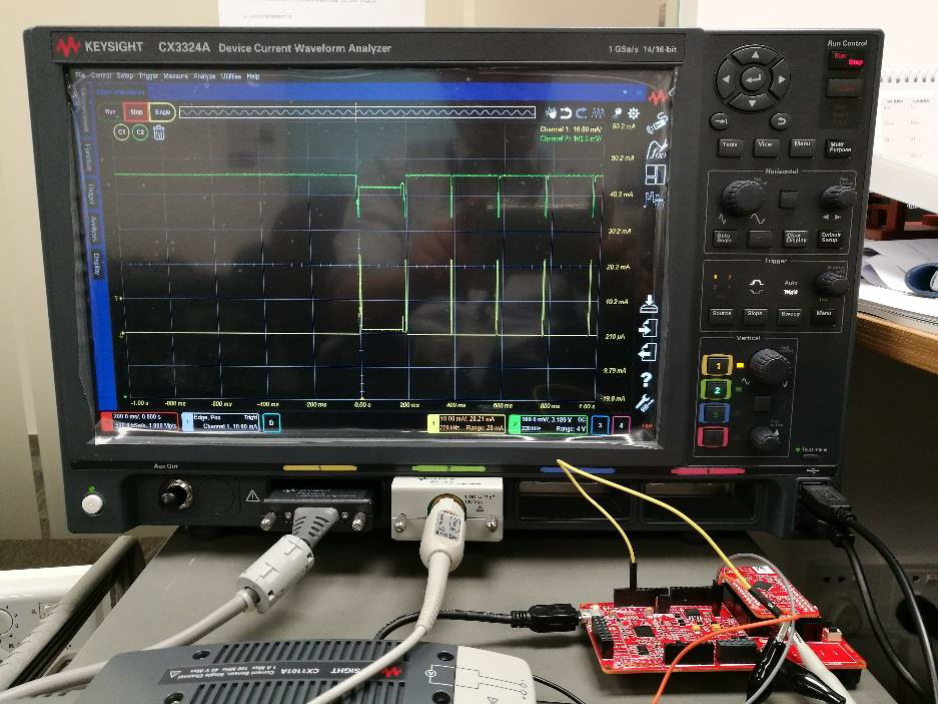

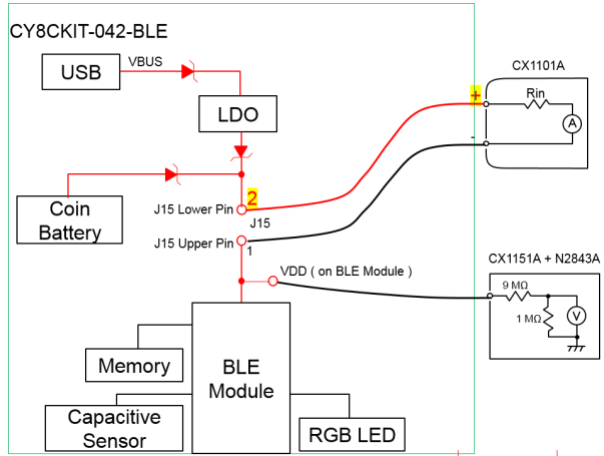

将 CX1101A 连接到 CX3324A 通道 1，用于测量 BLE 模块的电流波形；把 CX1151A + N2843A 电压探头连接到 CX3324A 通道 2，以测量 BLE VDD 电压。具体连接示意图和实物连接如下所示：


二、BLE 波形捕获
（一）CX3324A 复位后的默认设置
1. 通道 1 垂直刻度设为 10 mA/div。
2. 通道 2 垂直刻度设为 100mV/div，Offset 3.44V。
3. 水平刻度设为 200 ms/div。
4. 触发源为通道 1，触发电平 10mA。
5. 按 {Single} 启动测量。
（二）操作步骤

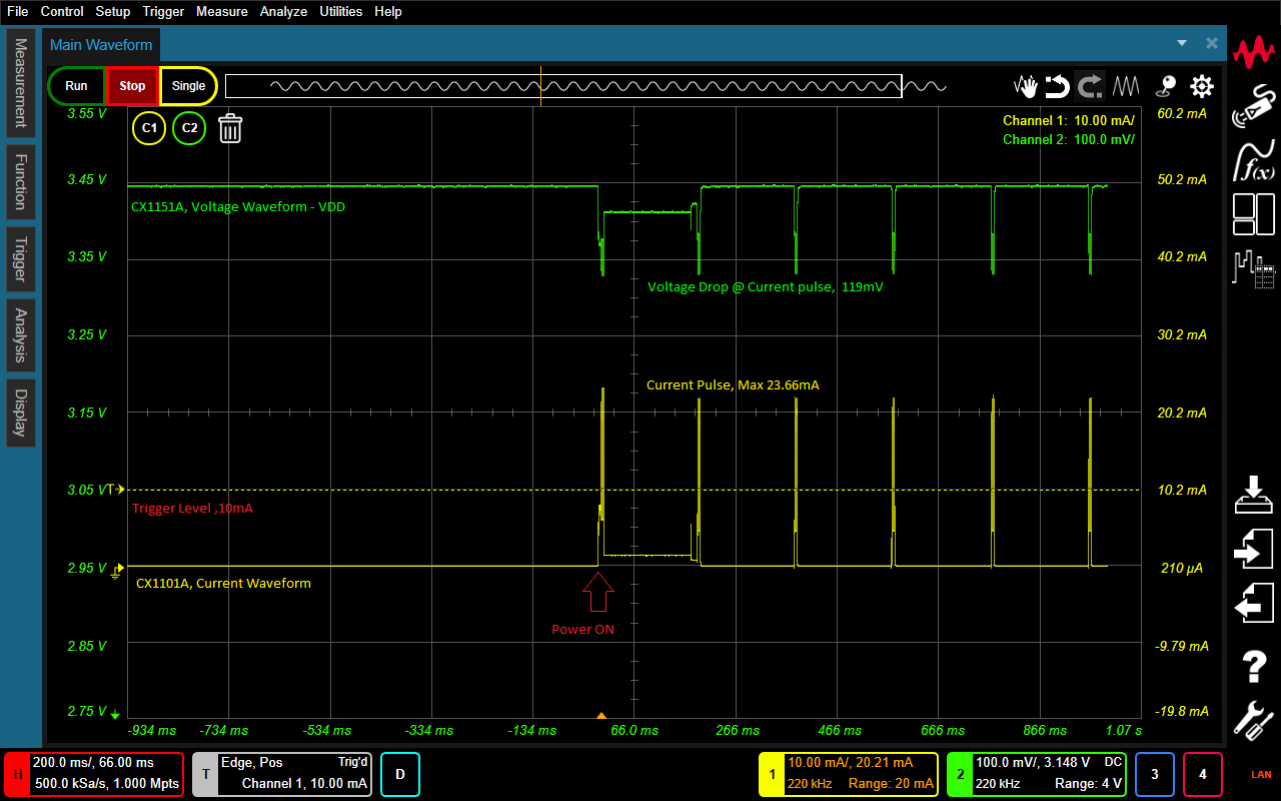

按下 DUT 演示板的 SW2，激活 BLE 进入工作模式，此时红色 LED 灯闪烁

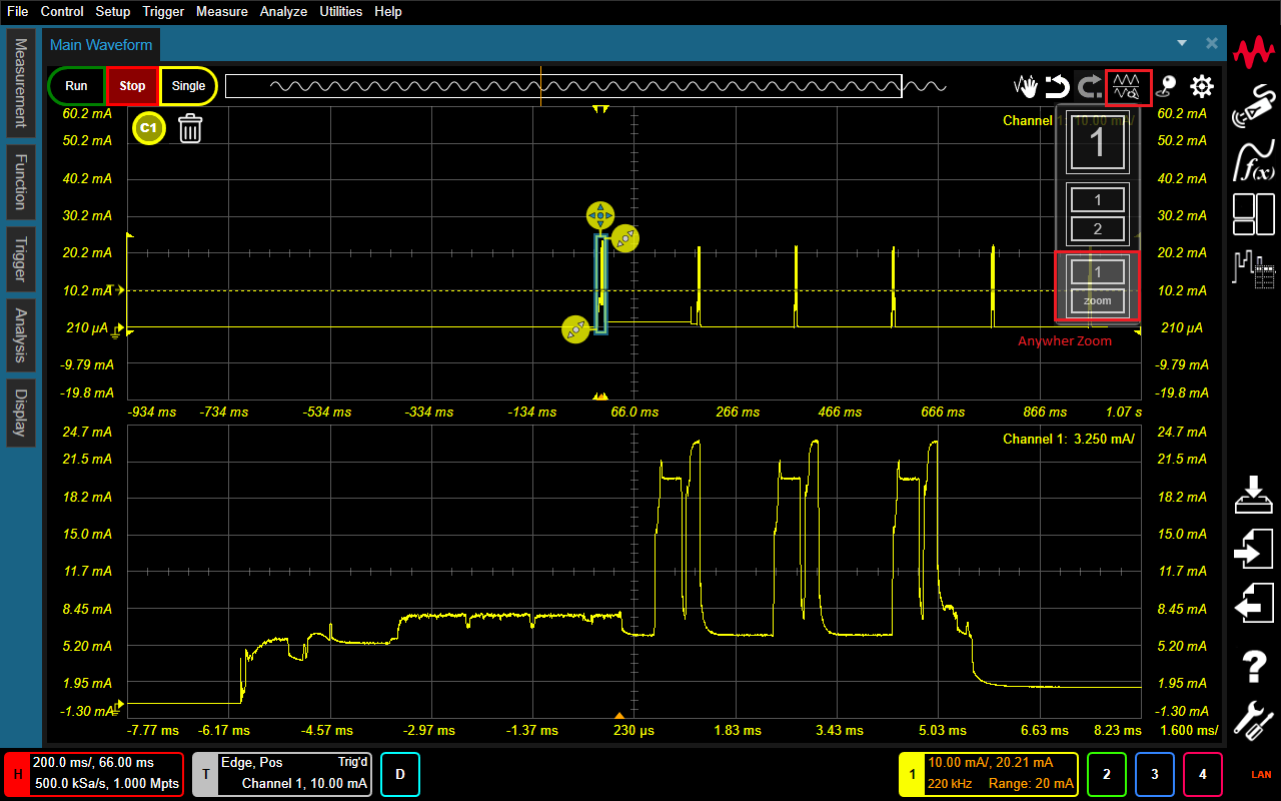

三、Anywhere Zoom 放电观察脉冲波形
（一）操作方法
在右上角选择 Zoom 窗口模式，可显示主波形及放大区域波形，通过左下角和右上角的调整按钮将区域调至最佳显示状态，移动至不同脉冲，即可轻松观察不同的脉冲波形



四、区域光标 “Area Marker” 分析平均电流
（一）操作流程

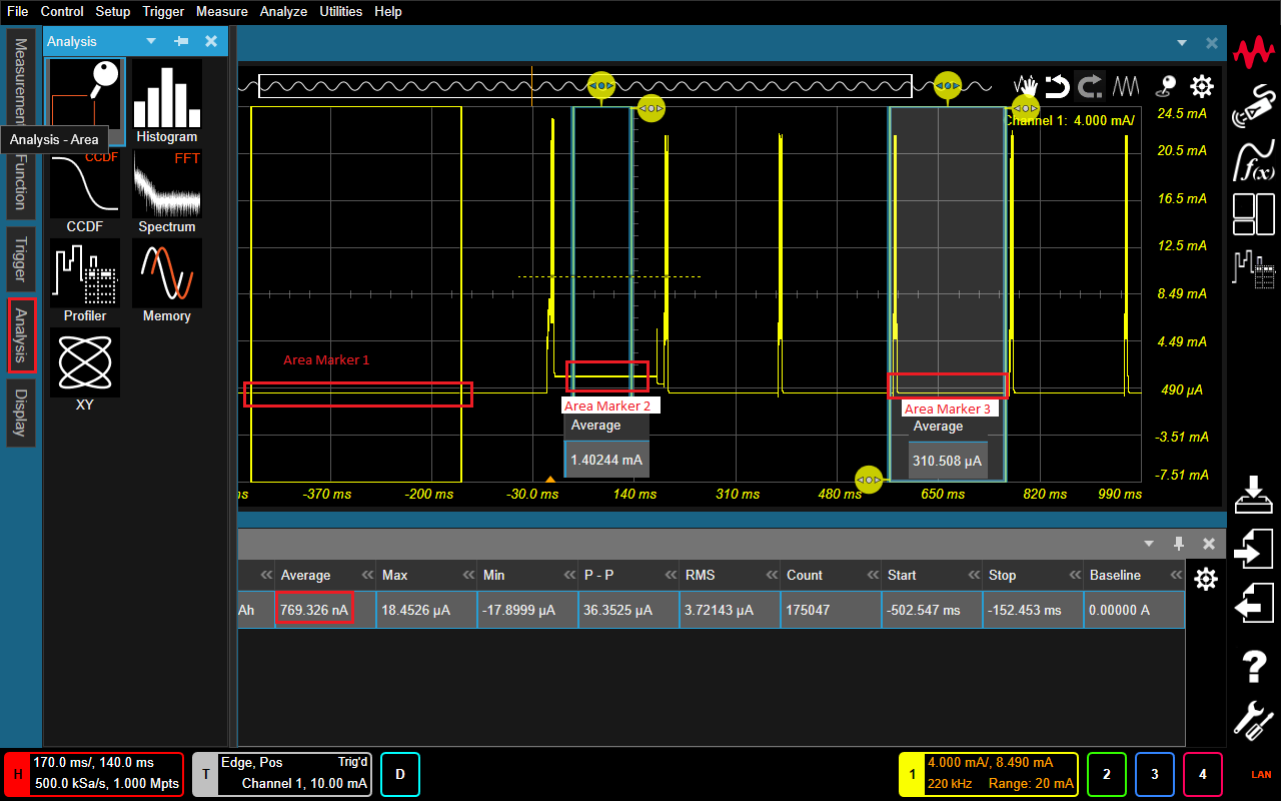

选择单窗口模式，点击 [Analysis]->[Area] 开启区域分析，通过调节窗口大小和位置进行测试。
（二）测试结果
1. IDLE 功耗（Marker1）：769.3nA。
2. LED 闪烁（Marker2）：1.4024mA。
3. 脉冲周期电流（Marker3）：310.51uA。



（三）额外功能

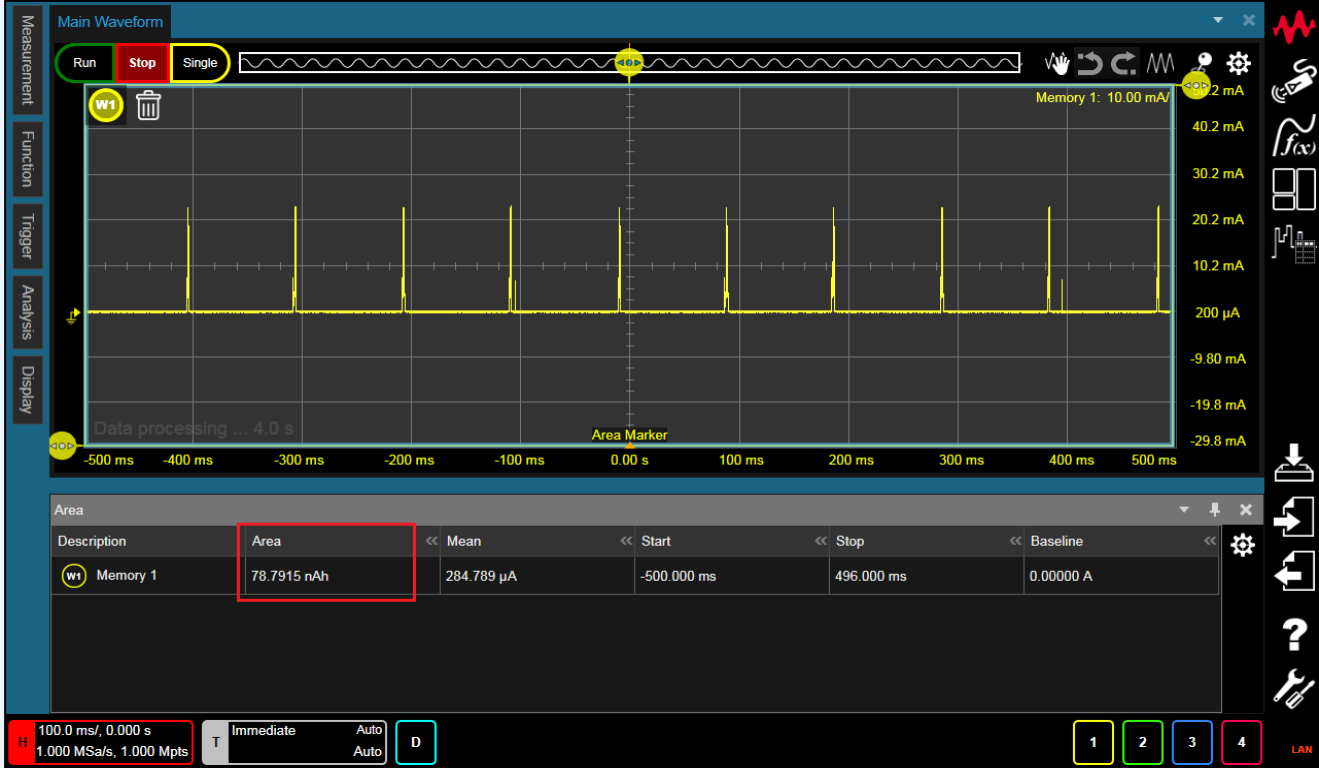

除分析平均电流外，还可统计某个时间段内的电量，如 1S 内耗电量为 78.8nAhr。



五、一键式 “功耗特征”（Auto Profiler）提取


（一）操作

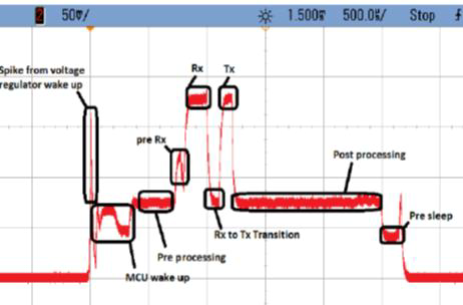

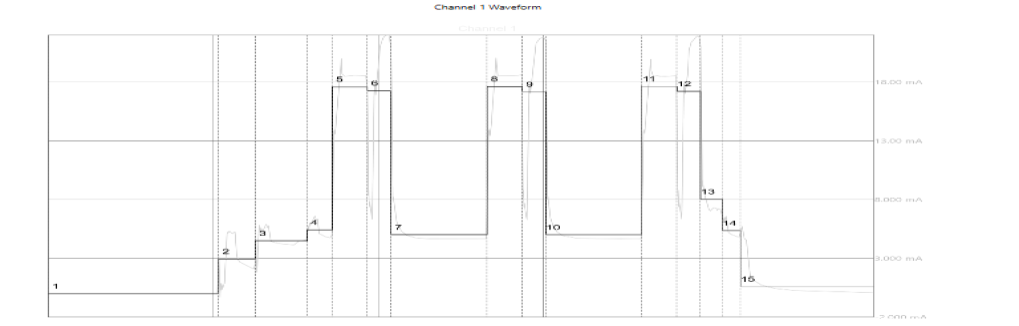

如上图所示，下图捕获的 1 个脉冲波形实际包括 MCU Wake up→ Pre Processing→ Pre →RX→ Rx→Tx→ Post Processing→Pre Sleep 等系列动作。
对于 MCU 芯片和协议设计和测试工程师来说，精确了解各种动作下的耗电非常重要，但往往比较费时。



（二）功能优势

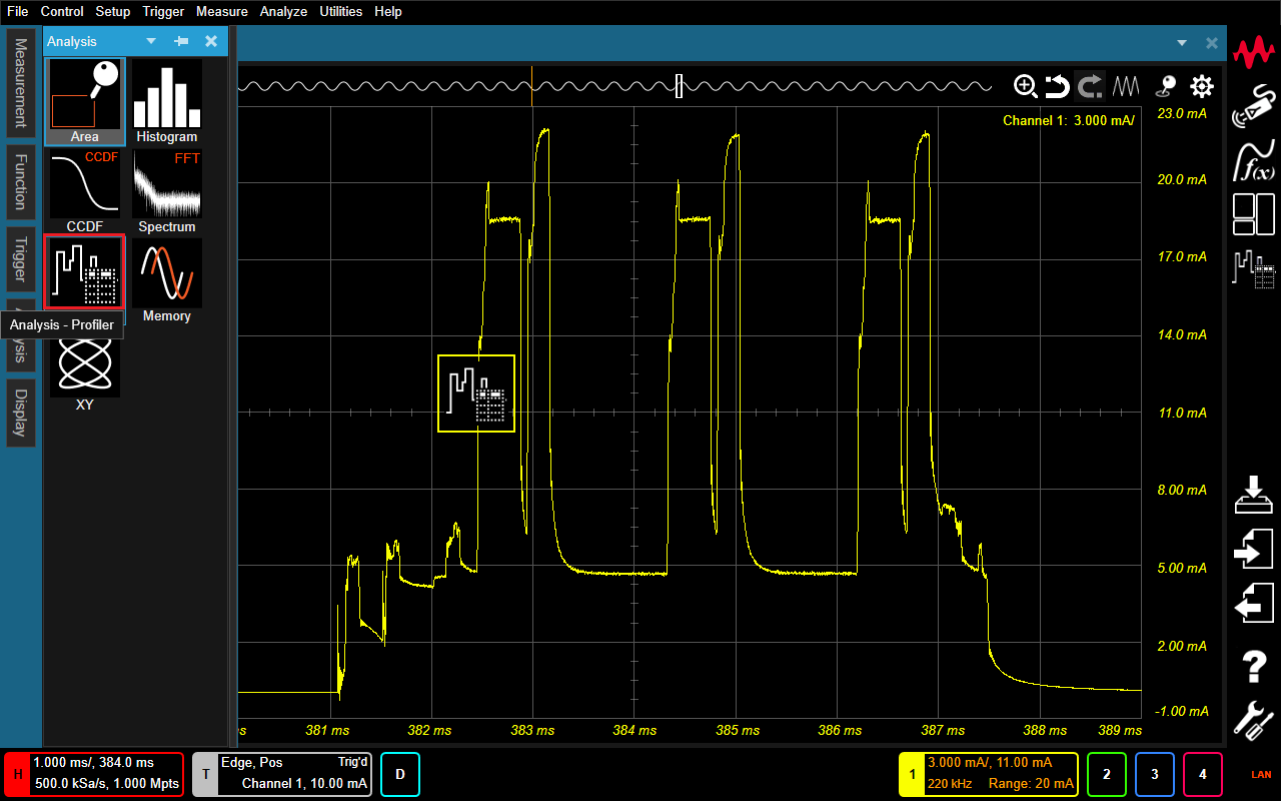

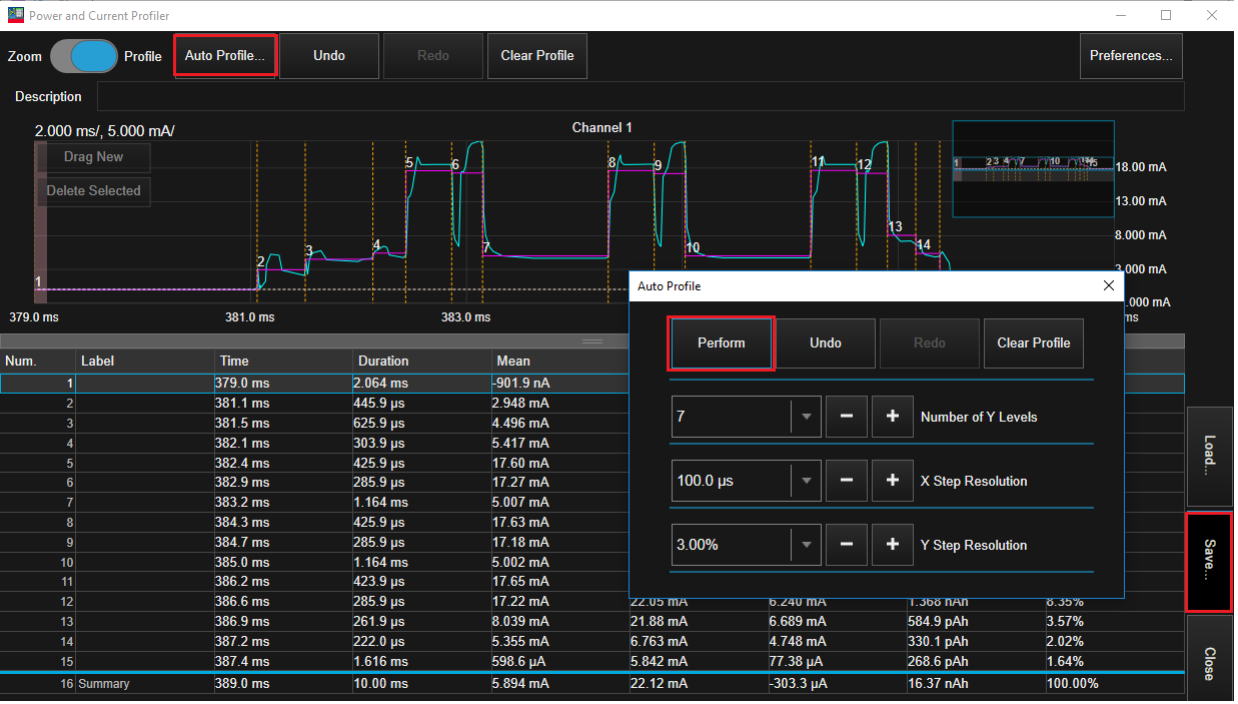

CX3300 电流波形分析仪内置 Auto Profiler，支持一键式电流波形特征提取，如下图，点击 “Auto Profile”->“Perform” 即可生成波形中的分段及对应各段的数据，包括持续时间、平均值、最大值、最小值、安培时和百分比，同时可保存到外部文件。

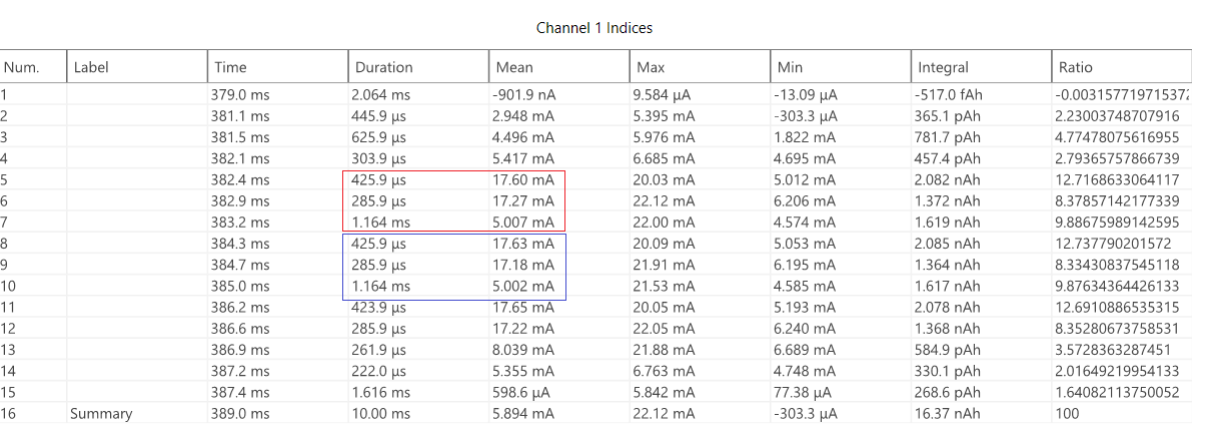

（二）典型动作与电流对应关系
动作 5/6/7 与 8/9/10，甚至 11/12 是 Rx→Tx→Post Processing的重复：
Rx：持续时间 525.9uS，对应电流 17.60mA。
Tx：持续时间 285.9uS，对应电流 17.27mA。
Post Processing：时间 1.164mS，电流 5.00mA。



六、“Memory” 波形存储及比较
（一）波形存储与对比

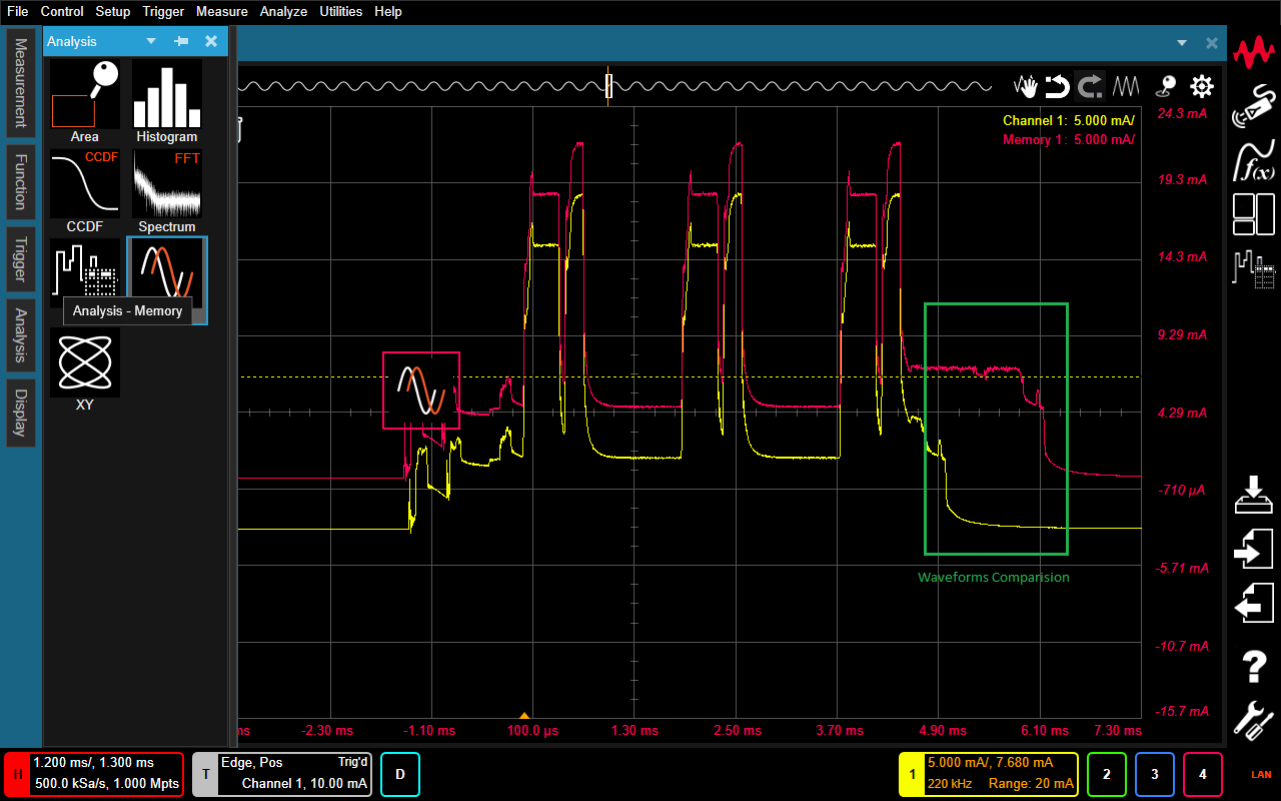

CX3300 内置 8 个 Waveform Memory，方便波形对比和分析。先捕获一个脉冲波形存储到 Memory 中（如红色波形），再捕获另一个实时波形（如黄色波形），通过对比可看出波形差异。



（二）不同测试位置电流波形对比
以下图为例，绿色波形为电池侧 VBUS 处电流波形，黄色波形为 BLE 模块 VDD 处电流波形：
1. VBUS 基底电流约 65.2mA，VDD 基底仅 200uA。
2. VDD 电流波形瞬间过冲幅度大，带宽高。



（三）不同采样率下波形对比

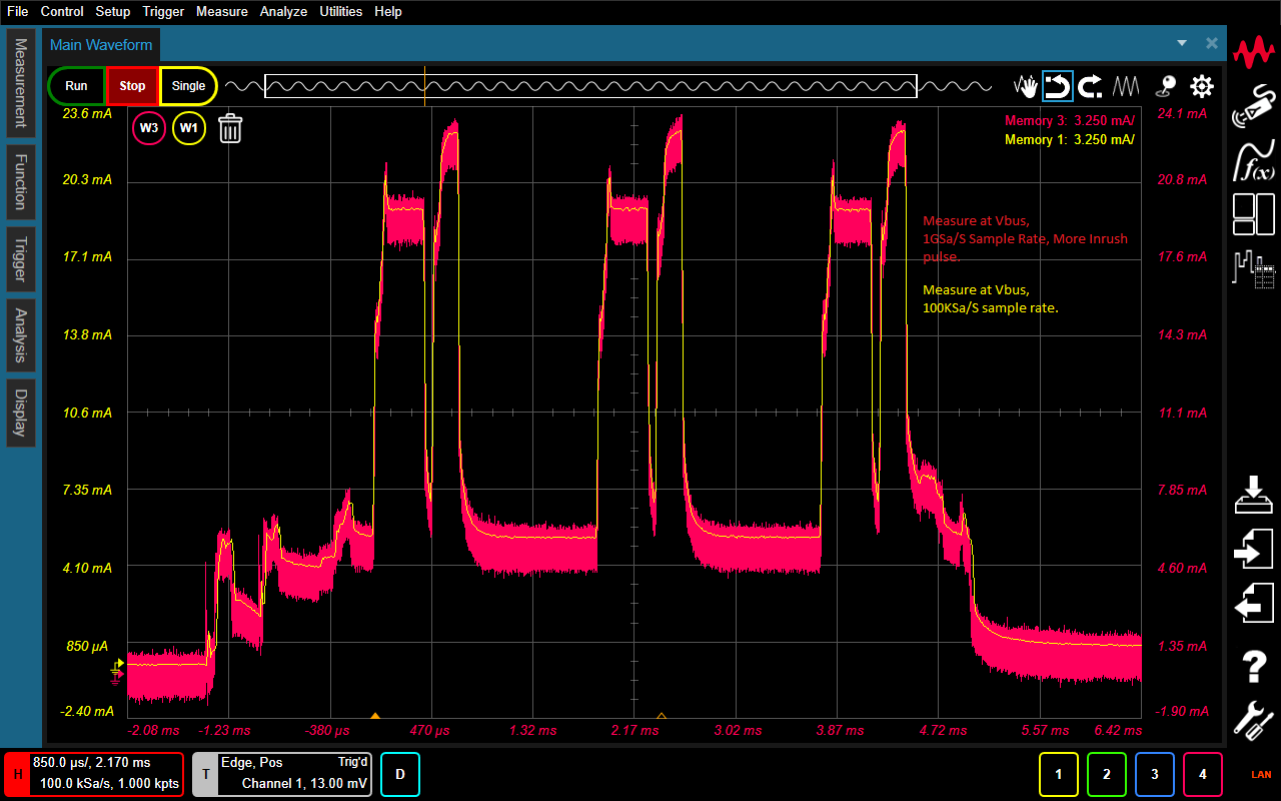

下图红色波形为 VDD 处采样率 1GSa/S 时的电流波形，黄色波形为 VDD 处采样率 100KSa/s 时的电流波形，两组波形基本相同，但 1GSa/S 采样率时可观察到更多瞬时窄脉冲电流。



七、CX3300 产品优势速览
（一）连接灵活性
1. 支持多种电流探头和适配器。
2. 兼容单端、差分电压探头及数字逻辑探头。
（二）高性能表现
1. 1GSa/s 采样，200MHz 带宽。
2. 14/16 比特分辨率。
3. 电流范围 100A 至 150pA，低至 150pA 电流噪声，低至 400nV 电压噪声。
（三）易用高效性
1. Windows 操作系统，14.1 英寸电容多点触屏。
2. 具备一键式 “功耗特征提取”、自动波形存储、区域测量、任意区域放大等功能。
