一、测试场景：LoRa 模块功耗实测连接方案

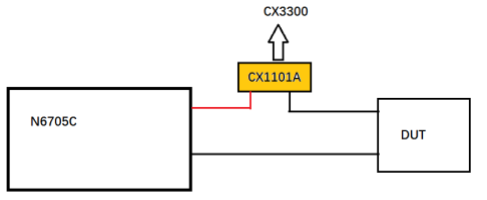

1.设备连接示意图


测试设备：CX3324A 电流分析仪 + CX1101A 电流探头
被测设备（DUT）：LoRa 无线模块
辅助设备：N6705C 电源分析仪

2.连接关键点：

①将 CX1101A 连接至 CX3324A 通道 1
②确保接地回路统一，避免干扰

二、波形捕获：从开机到 Sweep 模式的电流轨迹



1. 关键参数设置

采样时间：50 秒
通道 1 量程：200mA
垂直刻度：50mA/div
水平刻度：5s/div

2.操作步骤：

CX3324A 复位 -> [Default Setup]，
1. 通道 1 设定 Range 200mA；
2.垂直刻度设置为 50 mA/div;
3. 水平刻度设置为 5S/div;
4. 按 {Single} 启动测量；
5.Lora 模块上电，开机。

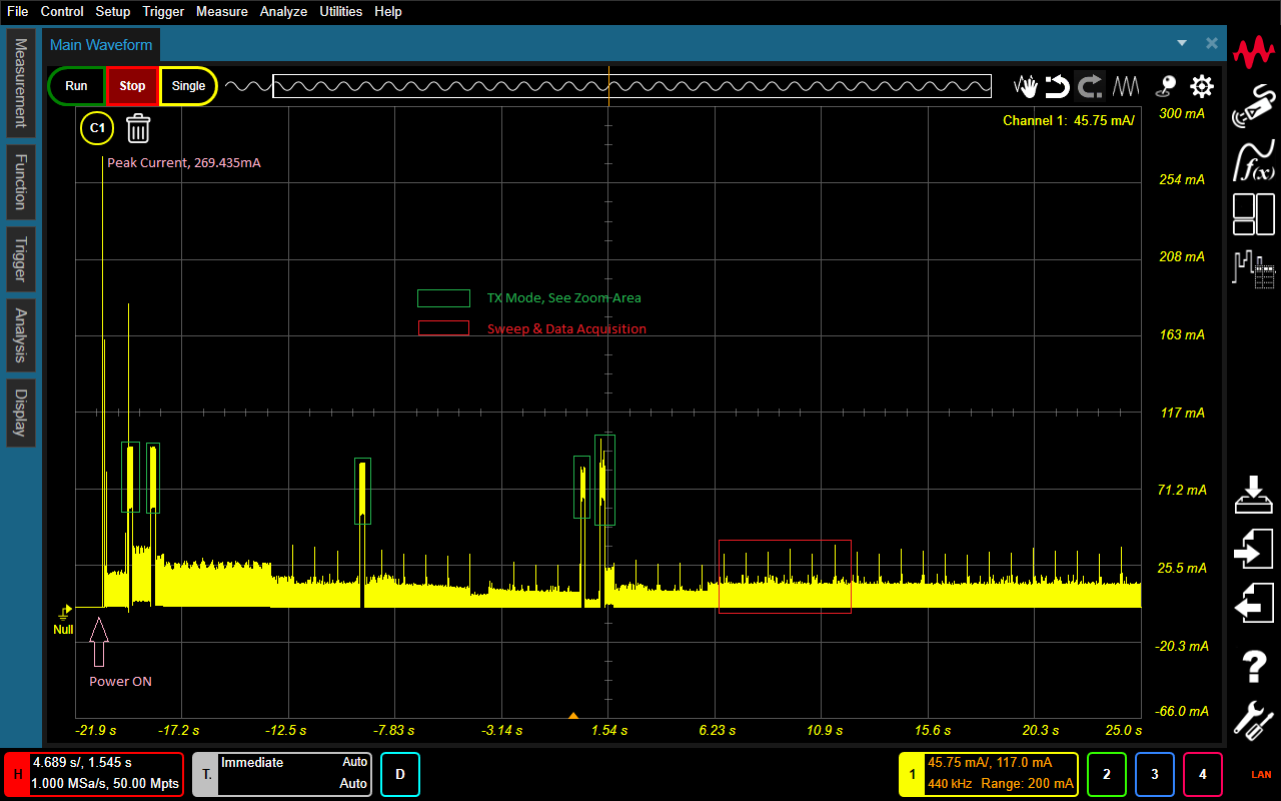

通过与 Lora 协议对比，大致将电流波形分为 Tx Mode （绿色框） 和 Sweep & Data Acquisition（红色框）
两种模式。

二、Anywhere Zoom 深度分析：两大模式电流细节拆解
 模式一：Sweep & Data Acquisition

CX3300 的 Anywhere Zoom 可以让你在保持主波形的情况下，针对任意区域部分进行放大分析。

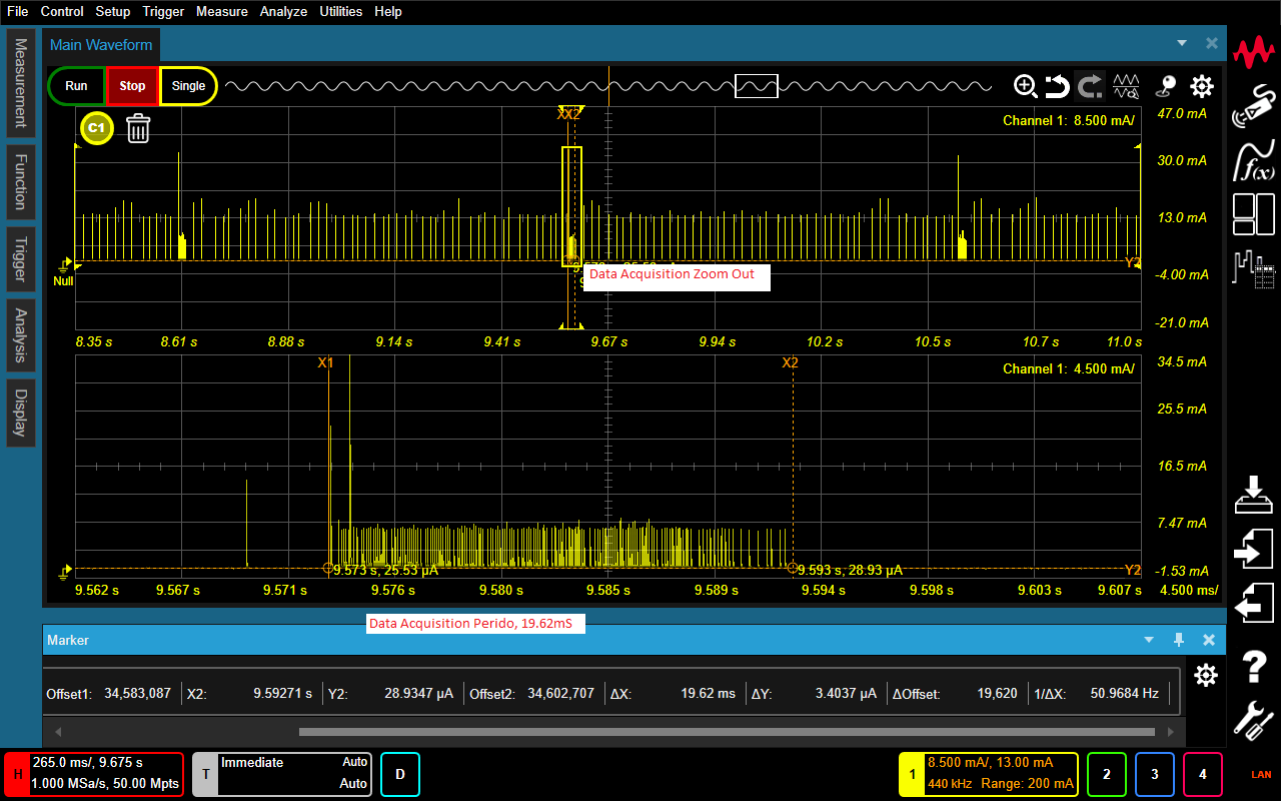

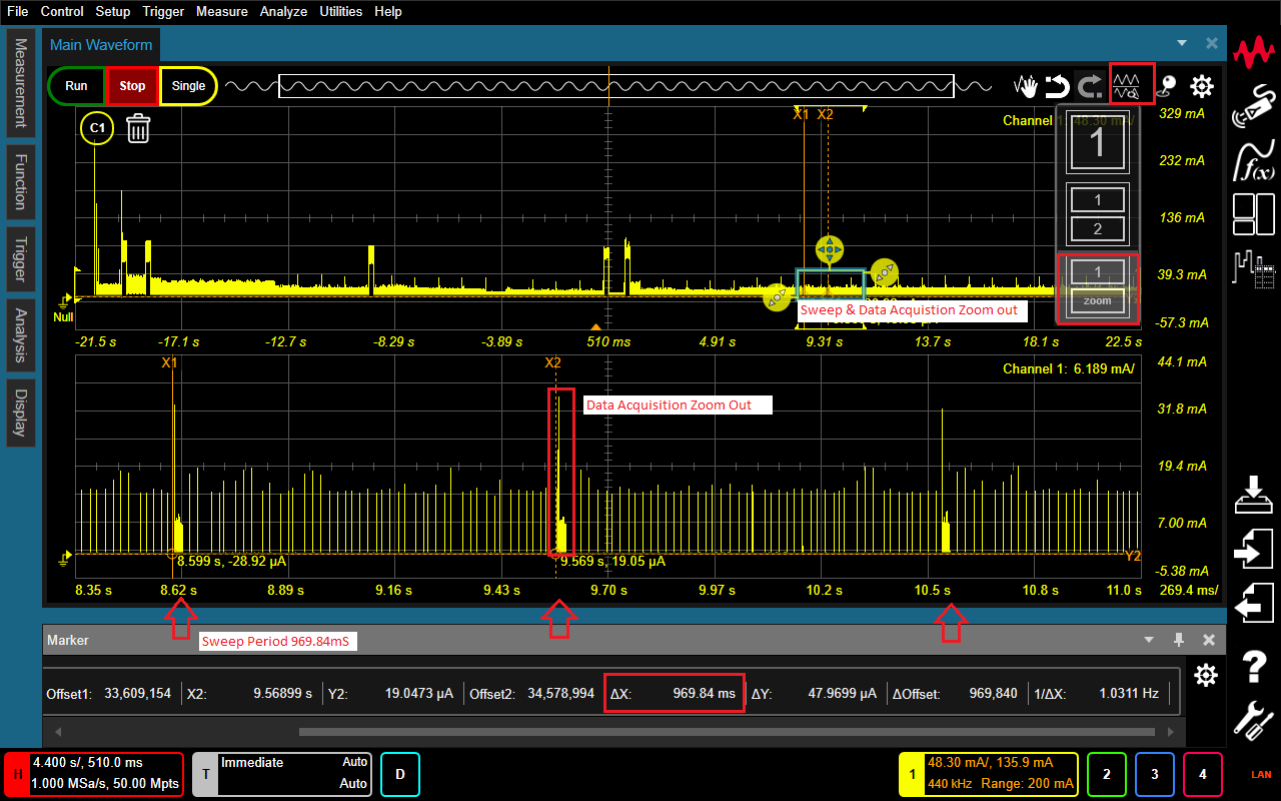

首先、我们针对 Sweep & Data Acquisition 部分进行逐级的放大，测量得到 Sweep 周期约 969.84mS，并在每个周期内有一个大约 19.62mS 的 Data Acquisition。





右上角选择 Zoom 窗口模式，将显示主波形 及 放大区域波形；通过左下角和右上角的调整区域至最佳显示。

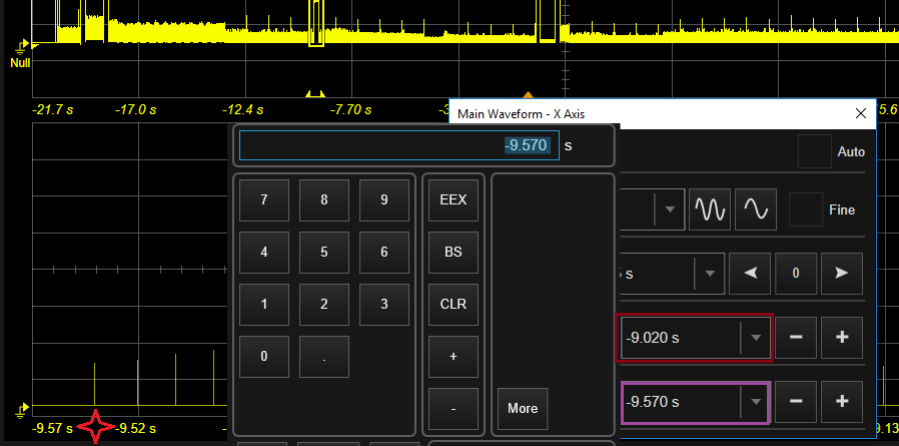

可双击时间轴，直接输入起始(Min)和终止时间(Max)。



模式二：Tx Mode 发射模式

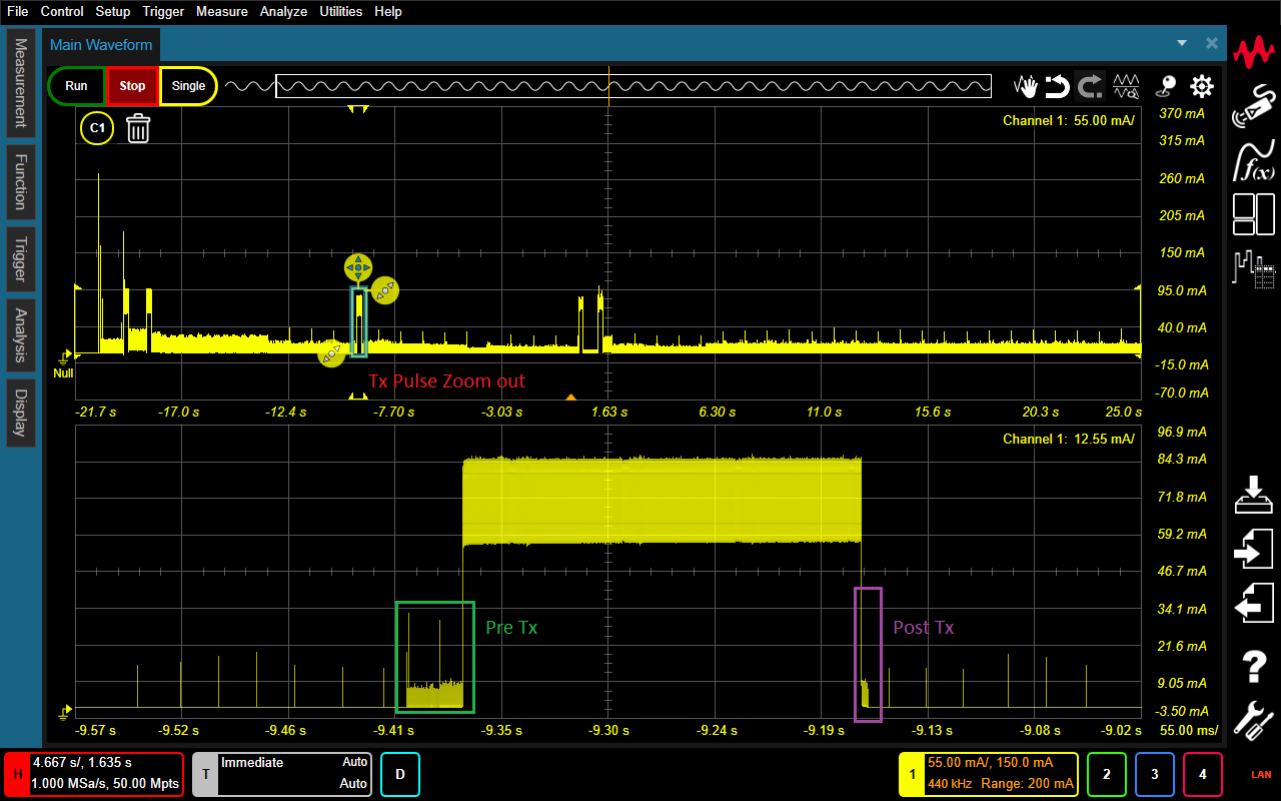

其次、我们针对 Tx Mode 部分进行放大，测量到 Tx Mode 的电流信号如下。

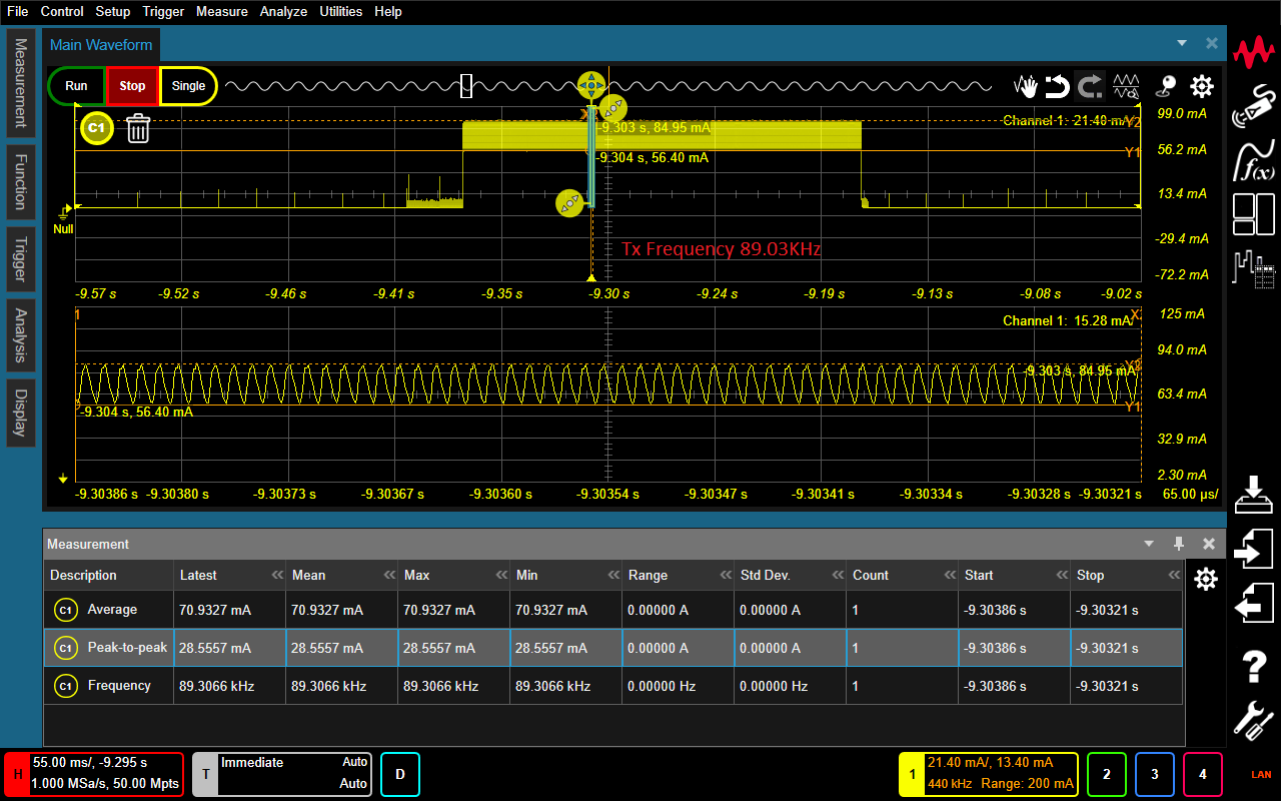

Tx 模式放大后，观察到连续载波电流信号，对应参数为：
a) 频率 ：89.3066KHz；
b) 电流值（DC 平均值）：70.9327mA；
c) 幅度（AC 峰峰值）：28.5557mA。

二、CX3300 设备优势：为什么选择它测低功耗模块？

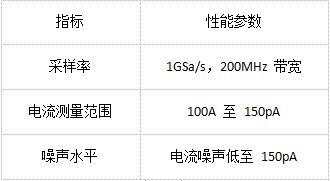

1.三大核心性能



2.实用功能亮点

a)任意区域放大（Anywhere Zoom）：保持主波形同时聚焦细节
b)一键功耗特征提取：自动生成电流 - 时间分析报告
c)多通道扩展：支持 CX3322A（2 通道）/CX3324A（4 通道）

五、应用场景：哪些领域需要这类电流测试？

a)物联网设备：LoRa/Sub-GHz 模块、NB-IoT 传感器
b)可穿戴设备：智能手表、健康监测设备低功耗模式
c)汽车电子：ECU 休眠电流、车载通信模块功耗优化
d)半导体器件：MCU/DSP 的动态功耗特征分析
