行业痛点：我们知道市面上一般 LCR 表或是阻抗分析仪测量的激励交流电压最高为 2V 到 10V，但许多元器件需在交流高压工况下测试阻抗，低电压下的测量结果无法反映真实工作状态。

煤炭，矿物质，石油等行业，需要研究样件材料的阻抗值与品质的对应关系，或者阻抗与某一项物质含量的对应关系，由于这类物质阻抗较大，在小电压激励下电流很小，阻抗不一定能测量出来，或是误差大，则需要在高电压激励下测量这些物质的阻抗。

想要在高电压下测量阻抗值，用一般的 LCR 表/阻抗分析仪已经没有办法解决。因为这类表的输出一般是 4 线开尔文端子，很难外加放大器提高激励电压。

解决方案：PSM 相位增益分析仪 + 功率放大器
通过PSM 系列仪器与外置放大器组合，突破传统设备电压限制，实现高压下的精准阻抗测量。

二、核心原理与接线示意图

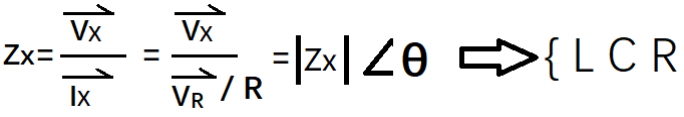

测量原理：



其中 PSM3750 为阻抗测量仪器，放大器为电压放大，Zx 为测量样件， R 为分流器取样电阻。

通过测量 Vx，VR,和已知的 R,就可测量出 ZX,不需要人为计算，只需在仪器上将 R 电阻值填入，仪器可以根据测量需要直接读出，阻抗，电容，电感，损耗，Q 值等

根据测量电压/电流/频率等选取合适的放大器，就可实现交流高压下的阻抗测量，可以设置为实际工况下的电压/电流，频率，功率等。

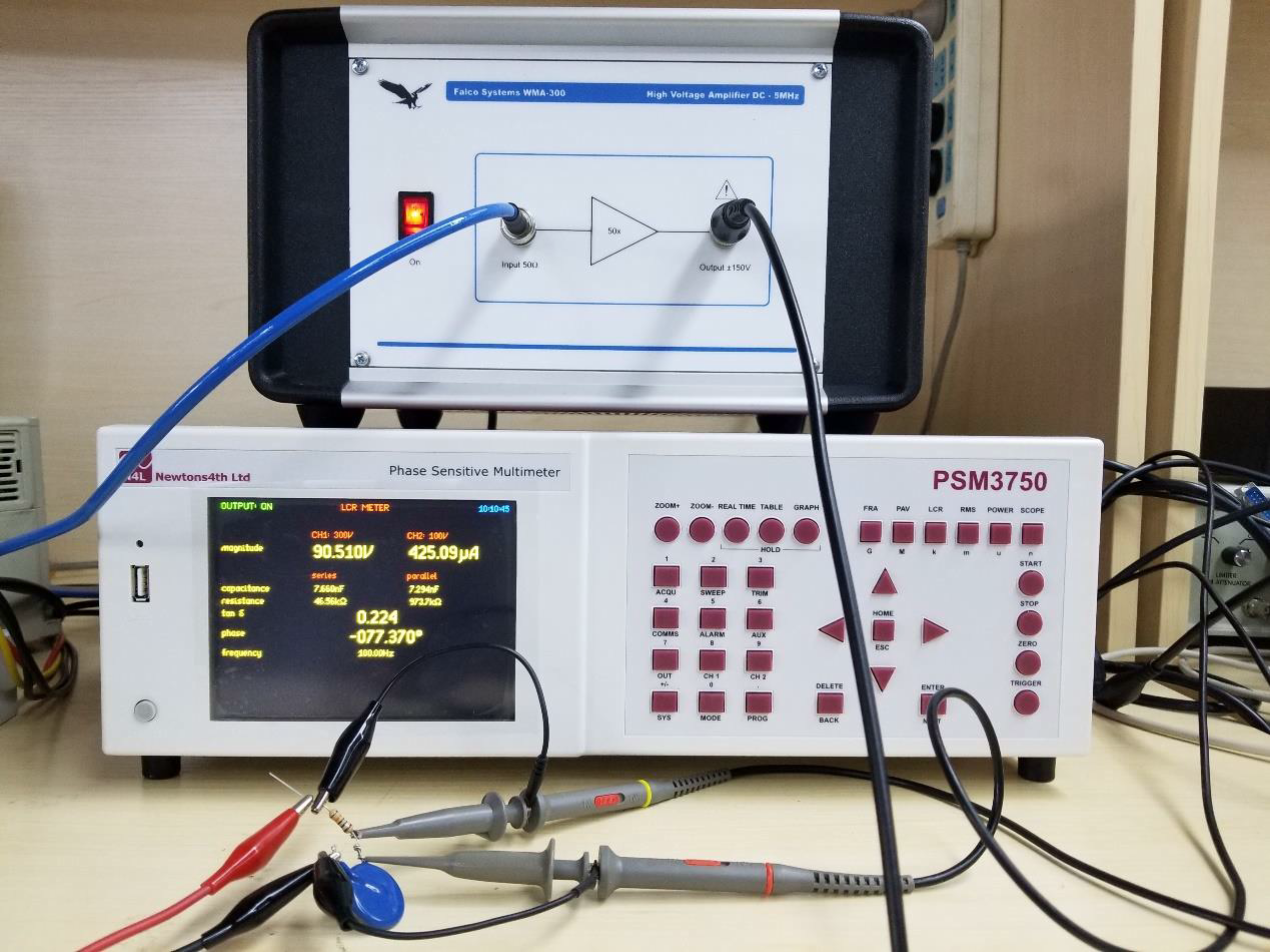

测试接线图：

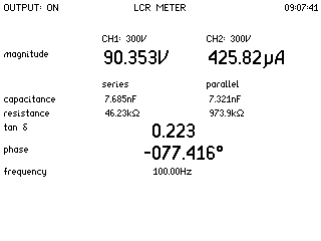

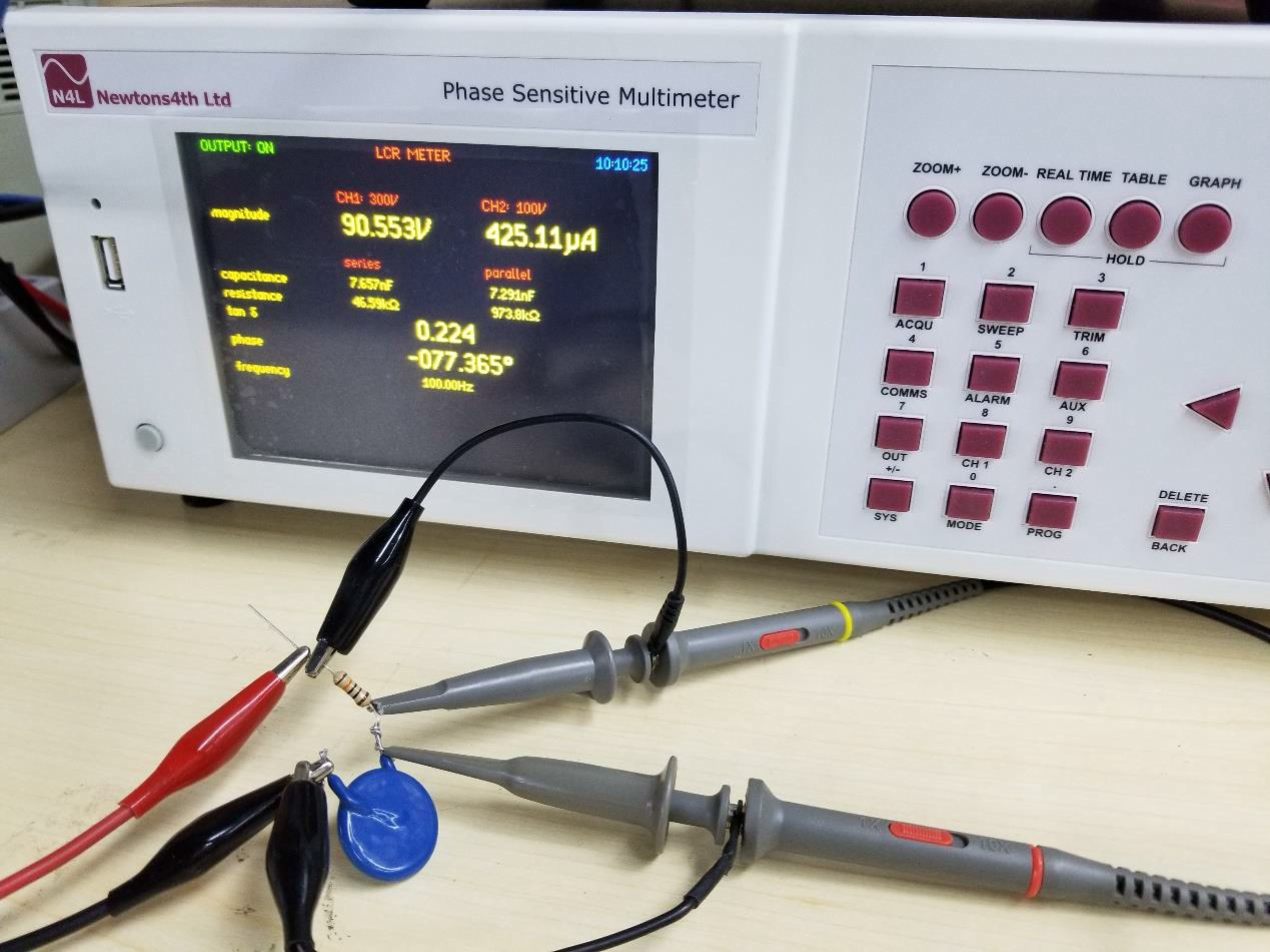

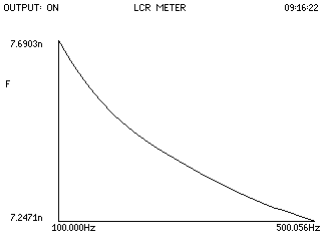

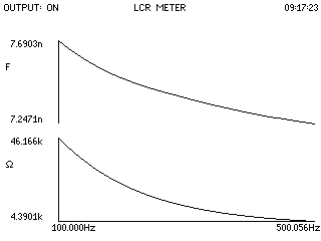

                                90Vrms（254Vpp）@100Hz                                     F 电容 100Hz~300Hz 扫描曲线 @90Vrms 恒压

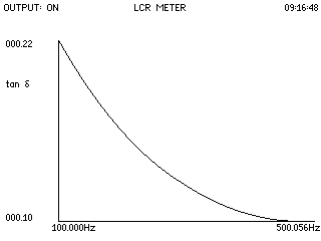

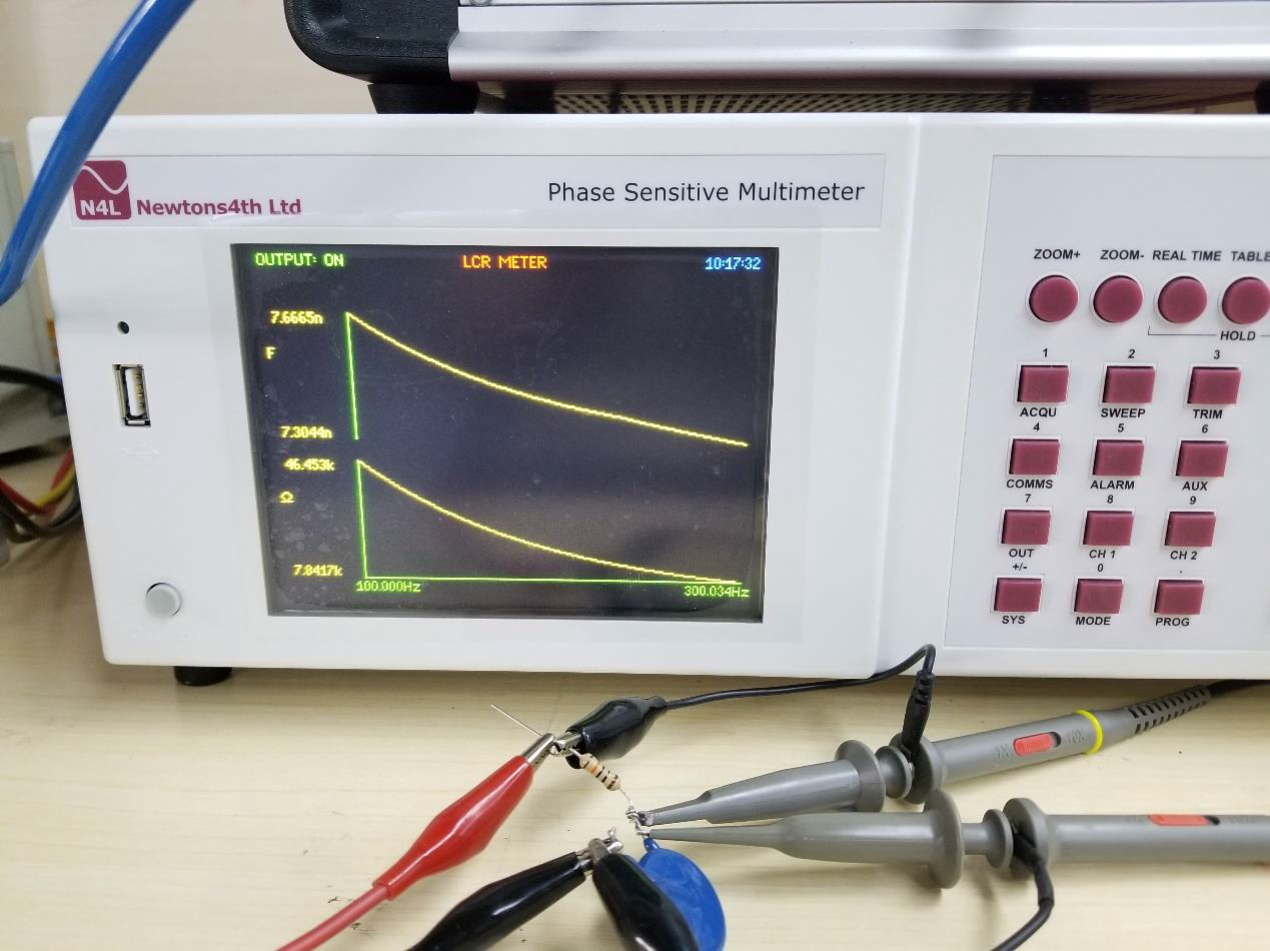

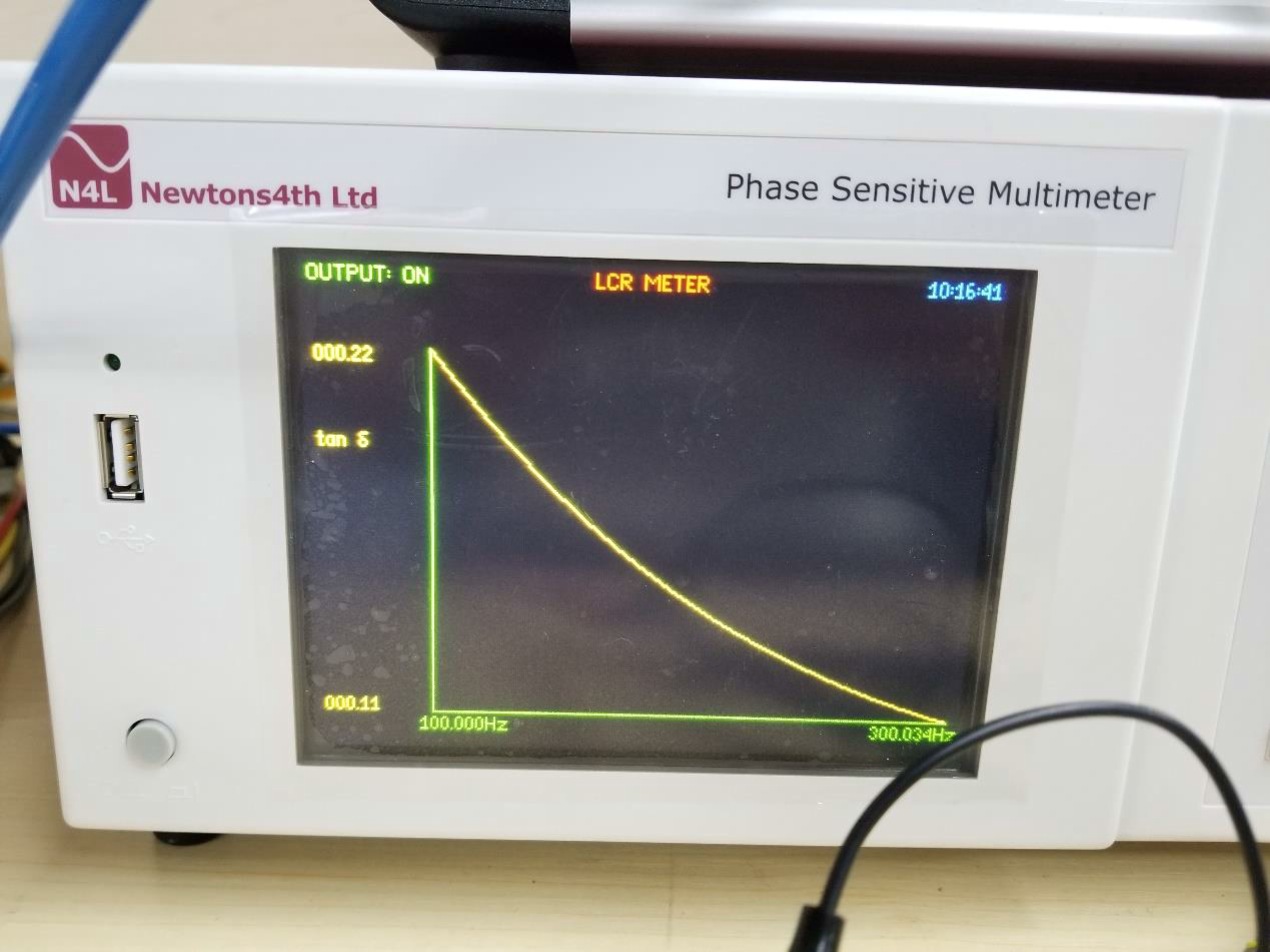

            tanδ 即 D 损耗 100Hz~300Hz 扫描曲线@90Vrms 恒压                     F 电容和 Rs 100Hz~300Hz 扫描曲线@90Vrms 恒压

三、PSM 核心功能：恒压 / 恒流测试

TRIM 自动调节功能

恒压测量：锁定通道 1 电压（如 90Vrms），自动调整信号源输出。

恒流测量：锁定通道 2 电流，适用于感性元件或电流敏感型器件。

优势：无需手动调节，确保高压下测量稳定性。

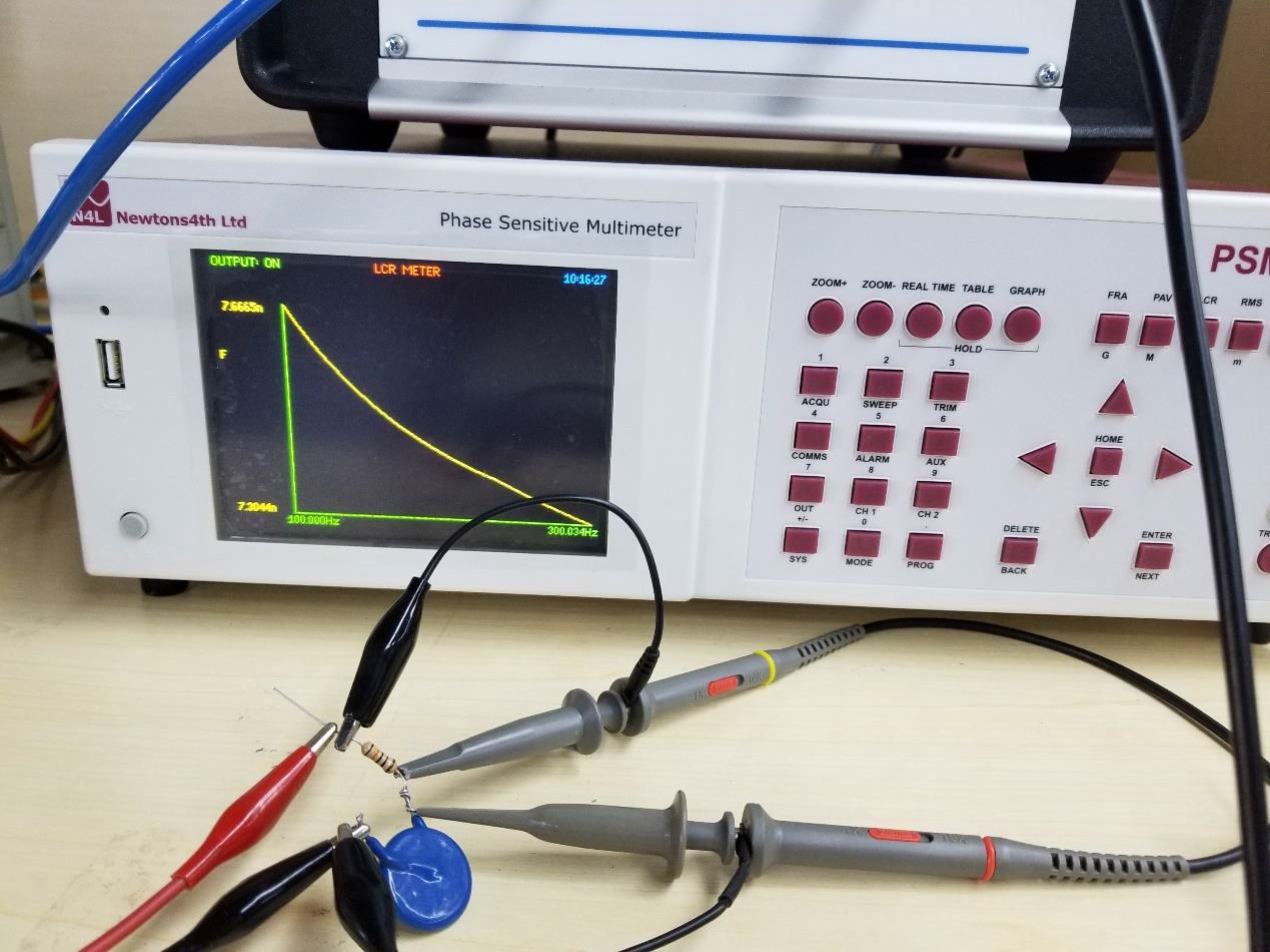

四、实测案例：90Vrms 高压下的电容测量

仪器：PSM3750 + WMA-300 放大器（±150Vpp，DC-5MHz）。

频率范围：100Hz~300Hz 扫频。

分流电阻：100kΩ（建议使用高精度无感电阻以降低误差）。

五、可通过软件可以获取屏幕和数据





六、PSM 系列仪器选型与放大器配置

PSM 系列相位增益分析仪：

型号	频率范围
PSM1700	10uHz〜1MHz
PSM1735	10uHz〜35MHz
PSM3750	10uHz〜50MHz

PSM 系列的主要功能：

• ·FRA 频率响应分析
• ·VVM/PAV 矢量电压表相角电压表 或相敏电压表
• ·LCR 表/阻抗分析 （可选 LCR 有源探头 ,或者 IAI 阻抗分析套件）
• · RMS 有效值电压表
• · POWER 功率表 需要分流器支持
• · HARM 谐波分析
• · 函数信号发生器
• · SCOPE 示波器（仅 PSM3750）
• · EIS 电化学阻抗谱模式
• · Piezo 压电器件模式

放大器：

型号	输出
LPA01	±14Vpk,700mArms 1MHz
LPA400A	±400Vpk, 50mArms100kHz @ 800Vpk-pk 1MHz @ 80Vpk-pk
LPA400B	±180Vpk, 100mArms 200kHz@360Vpk-pk 1MHz @ 80Vpk-pk
LPA05A	±40Vpk, 3Arms 500kHz @ 80Vpk-pk  1MHz @ 40Vpk-pk
LPA05B	±18Vpk, 5Arms 1MHz
WMA-100	±175VDC to 500kHz
WMA-300	±150VDC to 5MHz
WMA-320	±100V DC to 5MHz
280-75N-TS	±75 V / 684 A / 18 kW 全功率带宽 DC - 200 kHz 小信号带宽 500 kHz
