AC5518S 便携式气象雷达参数测试保障系统
>>系统概述
依靠射频前端及数字中频处理技术解决近端相噪难点。
依托成都安诚迅飞电子科技有限公司在射频前端和数字信号处理方面的技术能力，安诚迅飞推出全新的气象雷达参数测试保障系统AC5518S，系统采用便携式设计，支持L/S/C/X波段的气象雷达参数巡检测试应用，解决行业极限改善因子测试难点。
依托成都安诚迅飞电子科技有限公司在射频前端和数字信号处理方面的技术能力，安诚迅飞推出全新的气象雷达参数测试保障系统AC5518S，系统采用便携式设计，支持L/S/C/X波段的气象雷达参数巡检测试应用，解决行业极限改善因子测试难点。
结合气象雷达参数巡检测试项目所需的相关硬件，系统基于<<天气雷达测试大纲>>及<<参数测试记录>>行业要求开发,可完成雷达发射机、接收机、中频输出的相关巡检测试自动化测试,同时可自动解析雷达数字信号处理软件的自检数据，生成全部项目的测试报表。
信号产生部分:
示波器部分:
通用规格:
>>主要功能和特点

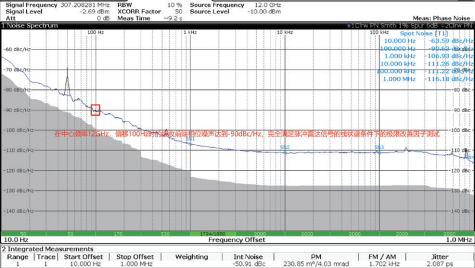

a.频谱近端低相噪，解决行业极限改善因子无法测试的痛点;
b.轻量化设计，整机重量相比现行友商减少50%6，大大减轻巡检负重;
b.轻量化设计，整机重量相比现行友商减少50%6，大大减轻巡检负重;
c.一体化设计，单台设备集成各种测量功能，减少繁杂连线;

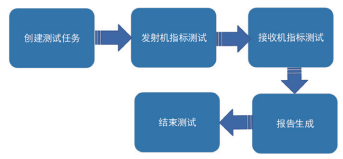

d.专业测试软件平台，一键测试，一键导出报告;
e.具备历史数据分析功能，一键分析雷达性能参数恶化情况;

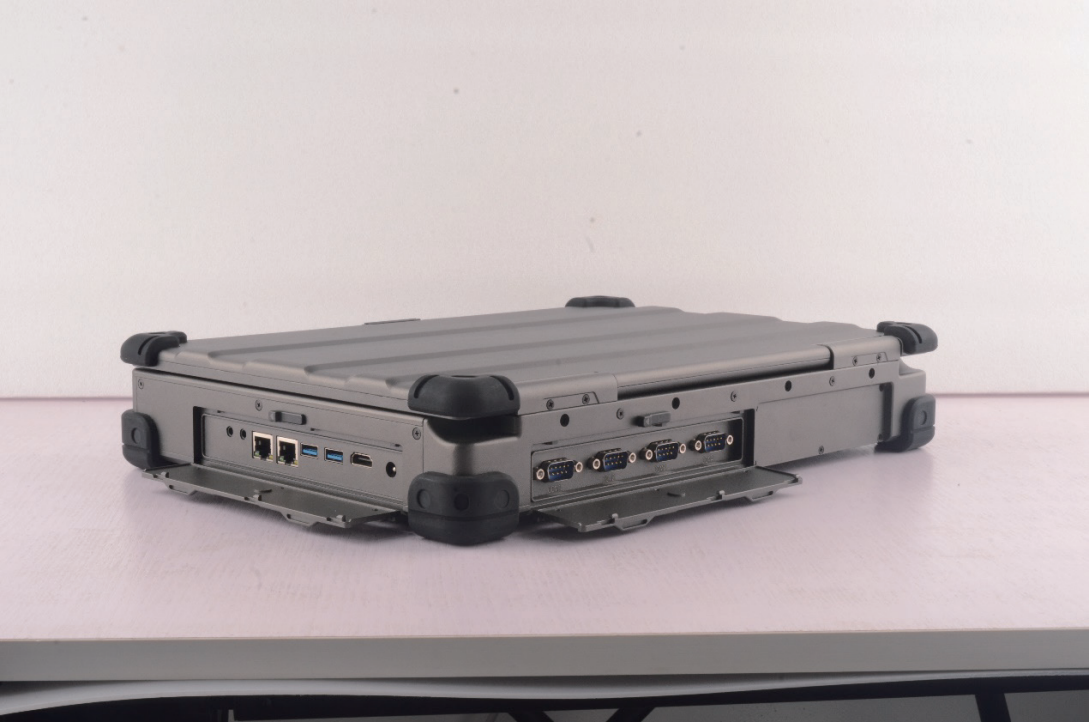

f.设备自带电池，屏幕与主机可分离式设计，可以适应不同工作环境；
g.系统射频输入通过内部开关矩阵分别切换至信号射频接收和数据检波采集组件，分别进行信号频谱指标和脉冲相关指标测试；
g.系统射频输入通过内部开关矩阵分别切换至信号射频接收和数据检波采集组件，分别进行信号频谱指标和脉冲相关指标测试；
h.系统射频输出为信号源输出端口，用于接收机指标测试；
i.系统提供两路直连示波器端口，可直接用于中频信号脉冲参数分析；
j.整机提供28V可控直流输出端口，用于外部噪声源供电控制；
k.系统提供GNSS驯服频率源，频率参考支持内部和外部切换。
>>应用场景
>>应用场景
维护测试:雷达参数巡检测试广泛应用于雷达系统维护工作中，包含发射机和接收机指标测试，如脉冲参数，极限改善因子、噪声系数测试等。
>>系统关键技术指标
>>系统关键技术指标
频谱接收部分:
a.信号接收频率:20MHz~13.6GHz;
b.信号接收电平:-130dBm~+20dBm;
c.相位噪声:-88dBc/Hz@CF=10GHz,offset 100Hz;O分析带宽:80MHz;
信号产生部分:
a.信号输出频率:10MHz~18GHz;
b.信号类型:CW、脉冲、扫频;
c.信号输出电平:-120dBm~+10dBm;
b.信号类型:CW、脉冲、扫频;
c.信号输出电平:-120dBm~+10dBm;
d.幅度分辨率:0.ldB;
示波器部分:
a.采样率:1GSa/s;
b.带宽:250MHz;
c.存储深度:128M;
功率测量部分:
功率测量部分:
a.信号接收频率:1GHz~12GHz;
b.信号接收电平:-20dBm~+20dBm;
噪声源:
噪声源:
a.频率范围:10MHz~18GHz;
b.ENR:6dB;
通用规格:
a.整机尺寸:400mm*300mm*10mm(约);
b.整机重量:<10kg.
订购信息
AC5518S 便携式气象雷达参数测试保障系统

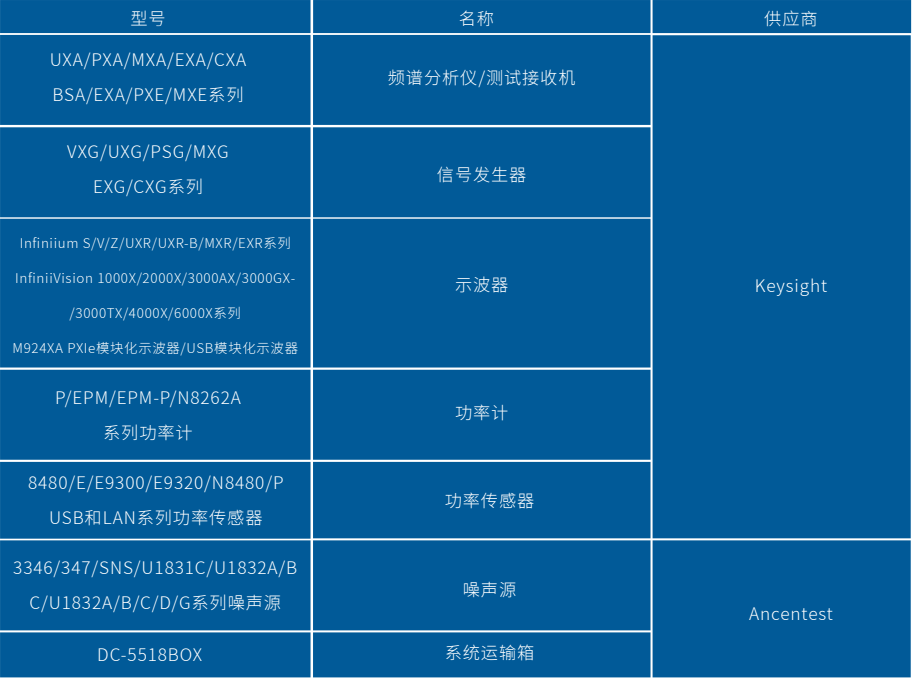

硬件配置

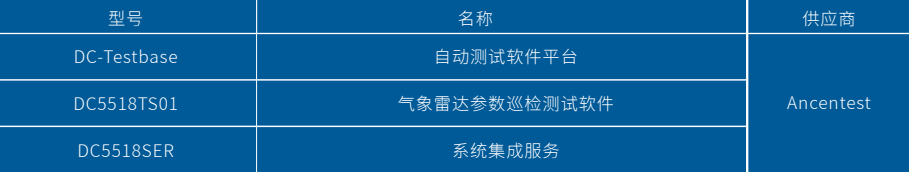

软件配置
备注:系统详细的选件和配置请联系我们400-666-9190
