>>系统概述


本系统用于10KW级离子电推进系统,兼容霍尔电推进系统PPU的控制、数据采集、推力器负载模拟,主要功能是完成PPU电性能自动测试及环境试验中性能测试及测试数据处理和测试报告生成。能够实现PPU各单机电源和整机的自动指令控制和多项电性能指标的全自动测试、推力器负载模拟等,可以很大程度的提升测试效率,并减少人为操作错误。由于涉及到高压(大于2000V)测试,自动测试系统在测试过程中无需人工手动操作，降低了测试人员触电风险,同时通过系统高压隔离组件，从硬件上也保证了高压测试的仪表和人员的安全性。系统可以自动生成测试报告，大大减少了测试人员编写报告的工作量,提高了测试工作效率。

系统组成如下图所示:

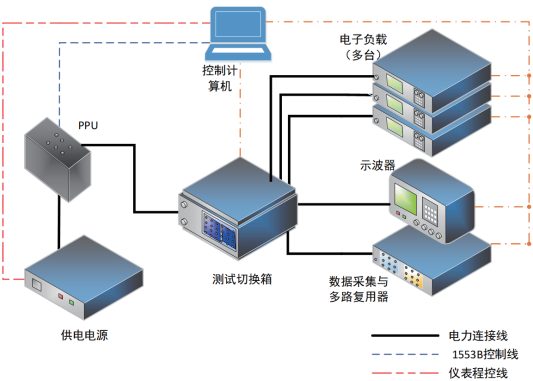

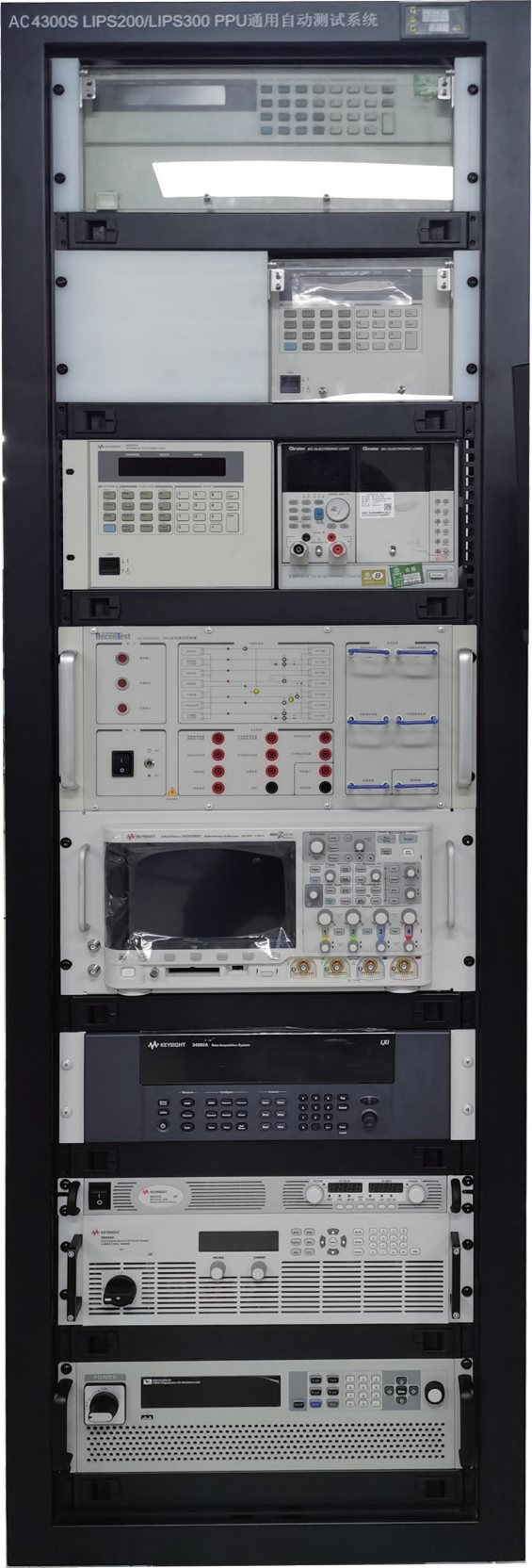

10KW级PPU整机专用高压测试平台由以下几部分组成:


1:控制计算机和自动测试软件。对PPU、测试控制箱和测试仪表进行程控,并读取仪表数据和图形,生成测试报告。

2:测试仪器仪表。主要包括直流电源、直流电子负载(多台)、数据采集与复用设备、示波器及电压、电流探头等。

3:测试控制箱。主要集成了多条测试路径,以及高压继电器,用于测试路径切换。避免手工换线,同时在路径上进行分压保护和测量等。

a.具备对模拟器工作参数设定功能,如通讯、定时、采样修正、设备选取等;
b.作为上位机,可以实施对PPU的工作控制，发送控制指令,控制PPU按照规定的时序正常工作，控制可以实现自主运行模式和但不运行模式，具备对负载的时序自动调整和手动单个调整的两种操作功能;

c.可以向PPU注入控制参数，改变电源的输出电流或电压值。

d.对负载端电压、电流数据进行处理,并实时显示，记录和存储,并需要对所有采集数据能进行曲线绘制功能,对PPU的状态量及故障判断能明确显示;

e.具备PPU电性能自动测试功能,并对测试数据进行计算处理,自动生成满足要求的测试报告;
f.最高采样周期0.5秒,采样率可改变,长期工作中减低数据采样率,可通过控制界面进行修改;
g.测试平台通过1553B通信协议与PPU进行通信，包括指令下发和遥测数据采集等;

h.在测试过程中，负载模拟器突发断电，电子负载的状态能确保星上和地面的安全，不会对设备及测试人员带来风险;

i.系统程控接口丰富,支持GPIB、LAN、USB接口,可灵活添加其他接口。

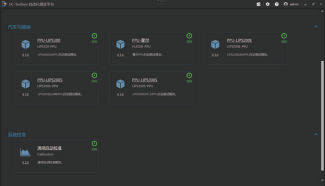

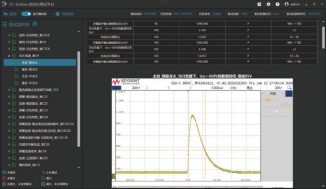

软件测试界面截图1                                                                     软件测试界面截图2

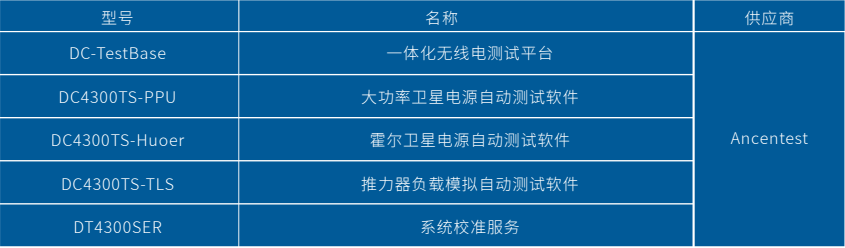

订购信息

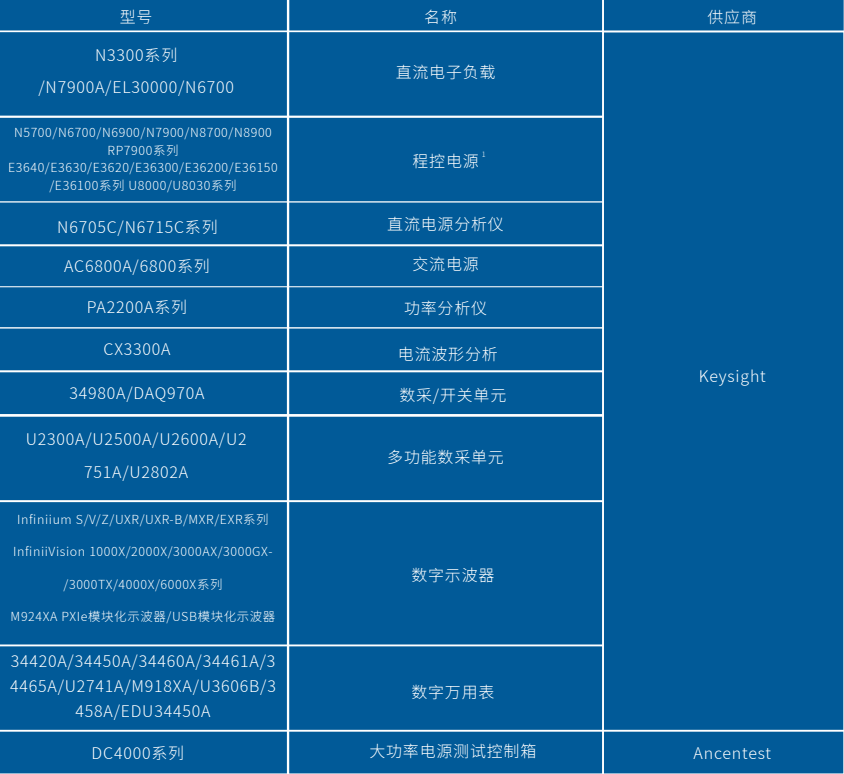

硬件配置
