AC4200SDC-DC模块测试系统解决方案
>>系统概述
AC4200S自动测试系统系列主要应用于生产和研发各类DCDC模块产品的厂商、实验室和研究院所,系统可以增加任意波形发生器、数据采集卡等设备根据GJB181B、MIL-STD-704F等或用户自定义标准实现电源特性测试。
系统测量项目包括电压电流静态特性、电压电流动态特性、阻抗变换特性、纹波、效率、功能特性、I-V曲线等特性、绝缘电阻、特征电阻的测试。系统通过数据采集/开关单元完成对不同输出、输入信号的切换和测量,通过电子负载匹配不同的输出单元并进行!-V曲线测试，通过程控电源的输出模拟各种电源现象，通过示波器抓取动态特征,最终完成对被测件的全面表征。

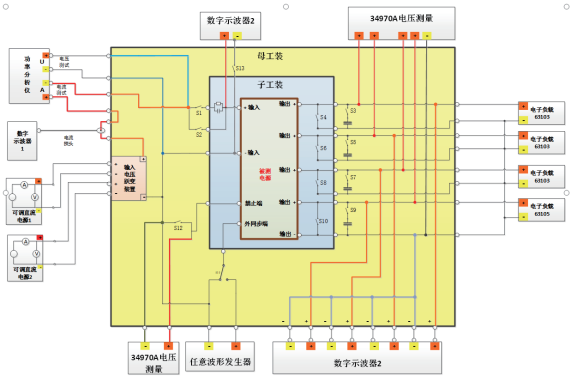

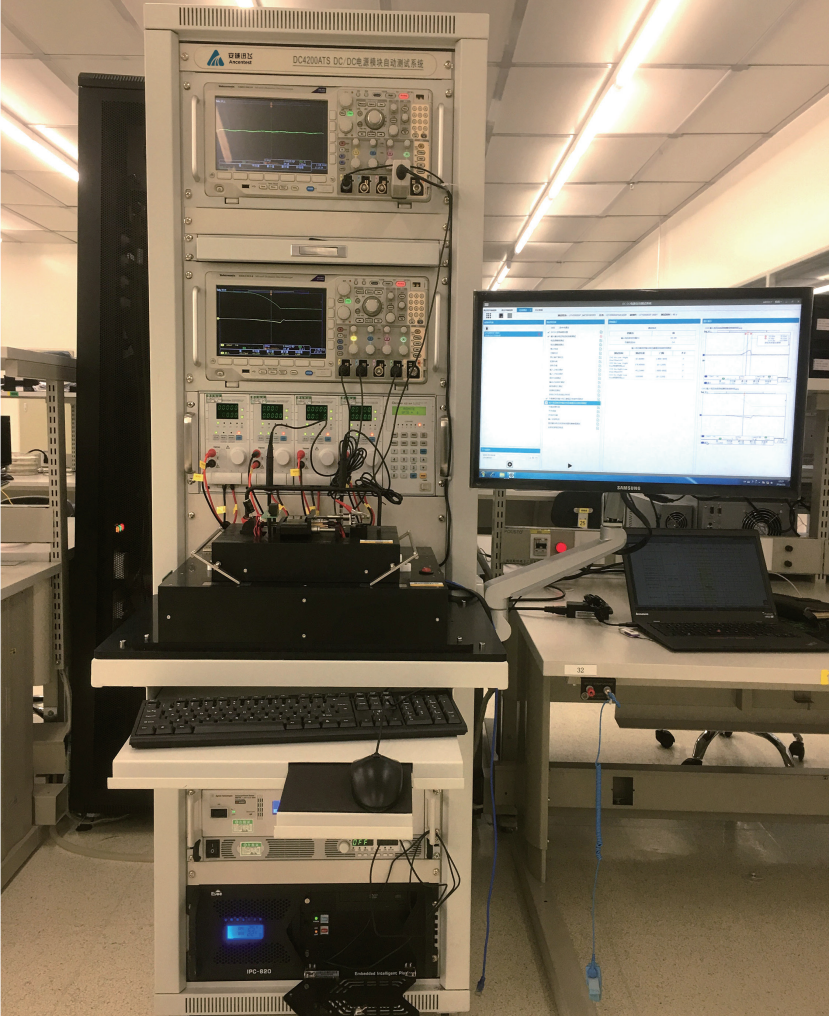

系统组成如下图所示:

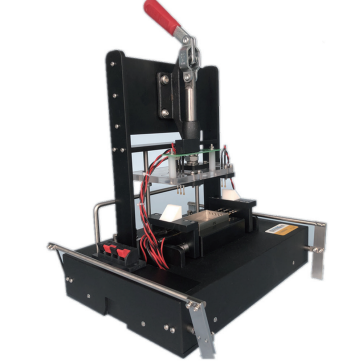

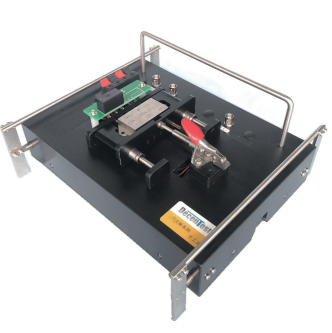

操作者只需将待测设备连接至开关单元，选择所需要的测试规划模板即可自动完成测试，并自动出具各种类型的检测报告。
操作者只需将待测设备连接至开关单元，选择所需要的测试规划模板即可自动完成测试，并自动出具各种类型的检测报告。
系统可以增加可编程电源、任意波形发生器等设备以及测试软件模块,根据MIL-STD-704F标准和GJB181B标准实现纹波注入、电压畸变特性测试。
>>主要功能
本系统主要实现涉及各类电源特性的自动化测试,主要有如下功能:
a.通过配置多种不同的电子负载模块,对不同产品的电源输出特性进行测试，能够模拟恒压、恒阻和恒流等多种负载类型;
a.通过配置多种不同的电子负载模块,对不同产品的电源输出特性进行测试，能够模拟恒压、恒阻和恒流等多种负载类型;
b.通过软件进行电源程控，模拟各种电源变化,检测电源的输入特性;
c.对于多路产品可以通过测试开关箱进行自动切换，自动测试所有指标;
d.可测量DC-DC模块的纹波,浪涌,反射,跃变等动态变化特性。

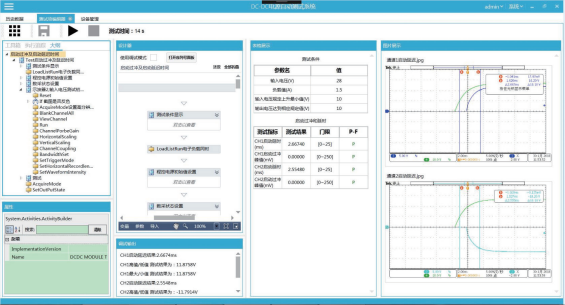

软件测试界面截图1

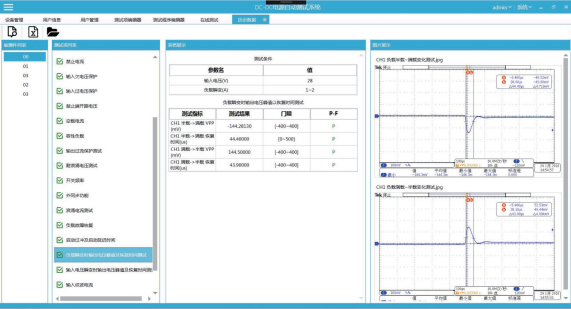

软件测试界面截图2
>>系统主要特点
a.测试软件具备测试项目编辑、测试程序调试、测试程序管理、测试程序执行、测试资源配置及测试报表生成等功能;
b.采用高性能的电子负载、电源以及数字万用表等产品,提高电源产品测试效率、测试精度、动态测试功能;
c.通过开关单元、数据采集模块等产品实现模块化的系统设计，系统灵活,并易于升级;
d.支持多个被测件顺序测试;
e.支持多个通路的并行测试,提高测试效率;
d.支持多个被测件顺序测试;
e.支持多个通路的并行测试,提高测试效率;
f.针对不同电压、电流要求,提供丰富的测试解决方案;
g.针对特殊的产品提供定制化的产品设计和生产;
g.针对特殊的产品提供定制化的产品设计和生产;
h.DC-DC电源模块产线快速测试功能,100秒内完成单模块全参数测试;
i.系统程控接口丰富,支持GPIB、LAN、USB接口,可灵活添加其他接口。
i.系统程控接口丰富,支持GPIB、LAN、USB接口,可灵活添加其他接口。
软件测试界面截图1
软件测试界面截图2
订购信息

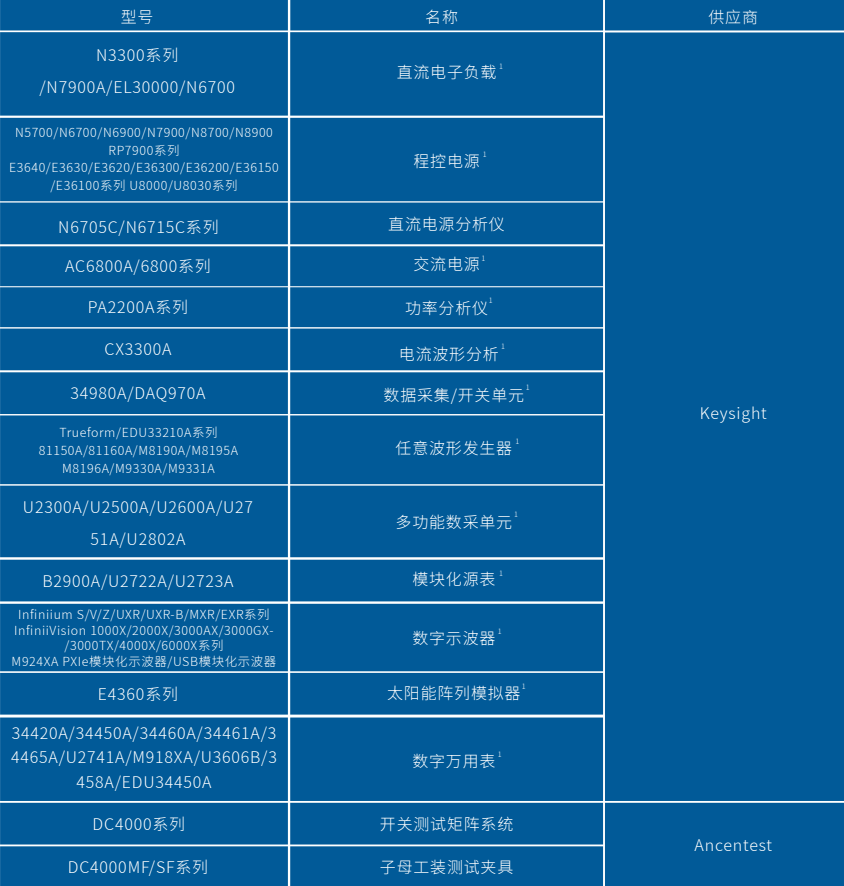

硬件配置

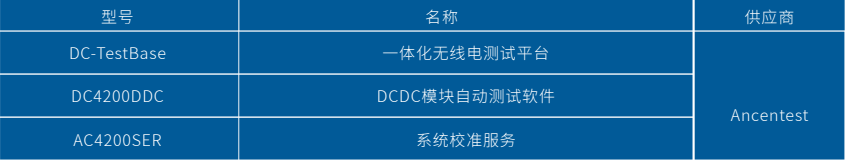

软件配置
