AC4000S 电源电池特性测试系统解决方案

发布时间: 2026-01-29 16:08:59 浏览数:

AC4000S电源电池特性测试系统解决方案

>>系统概述

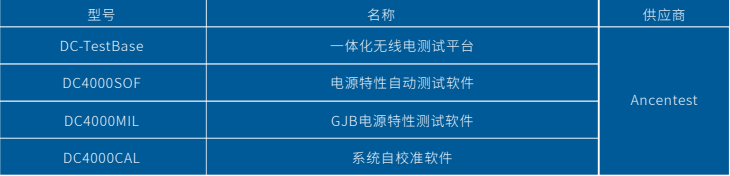

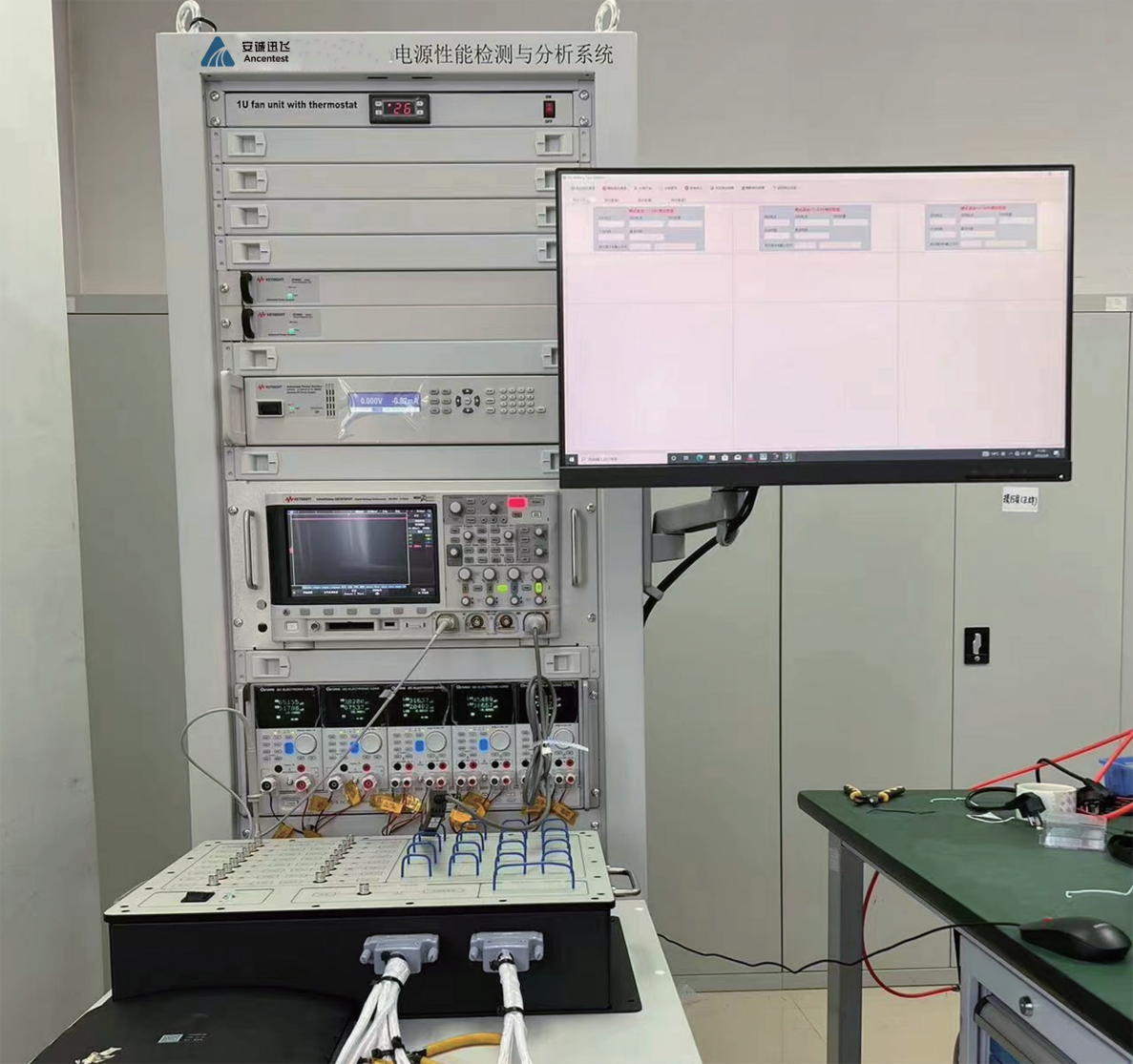

本系统由成都安诚迅电子科技有限公司基于Keysight测量仪器平台深度开发,提供完整的电源电池测试解决方,AC4000S自动测试系统系列主要应用于生产和研发各类电源产品的厂商和针对产品电源特性、太阳能光伏组件特性测试、电池充放电测试的实验室和研究院所,其测试对象包括AC-DC电源、线性电源、开关电源、含有电源变换器的电子产品、卫星电源、航空电源总线、汽车电源总线、太阳能电池、锂电池及光伏组件等。

同时，系统可以增加任意波形发生器、数据采集卡等设备根据GJB181B、MIL-STD-704F等或用户自定义标准实现电源特性测试。

电源测量项目包括电压电流静态特性、电压电流动态特性、阻抗变换特性、纹波、效率、功能特性、-V曲线等特性的测试。系统通过数据采集/开关单元完成对不同输出、输入信号的切换和测量,通过电子负载匹配不同的输出单元并进行I-V曲线测试，通过程控电源的输出模拟各种电源现象，通过示波器抓取动态特征，最终完成对被测件的全面表征。

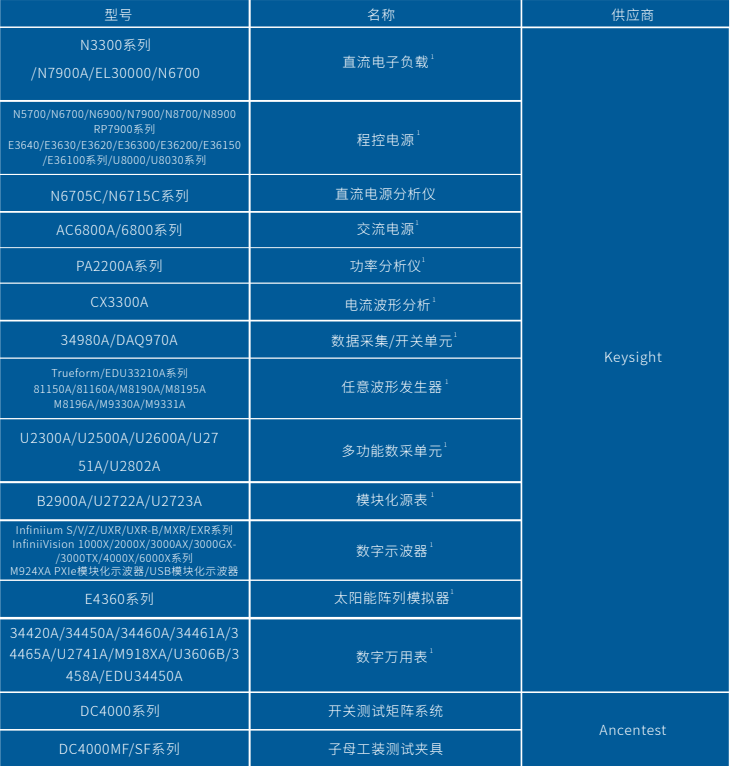

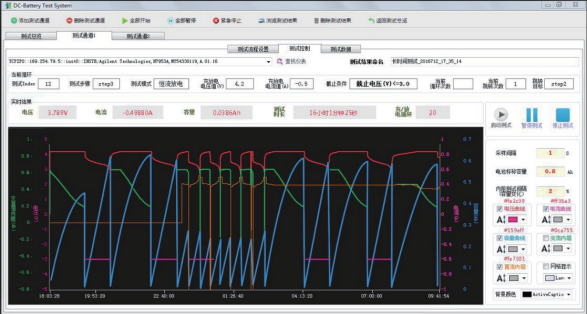

电池测试项目包括充电测试(涓流充电、恒流充电、恒压充电),放电测试(恒流放电、脉冲放电或者任意波形放电),还具备电压、电流、内阻、容量等监测功能。

操作者只需将待测设备连接至系统，选择所需要的测试规划模板即可自动完成测试,并自动出具各种类型的检测报告。同时，针对电源产品的特性，系统还支持长时间数据采集和处理功能,完成例如太阳能电池发电量、电源老化测试、电池寿命以及充放电特性测试等特殊试验的需要。

系统可以增加可编程电源、任意波形发生器等设备以及测试软件模块,根据MIL-STD-704F标准和GJB181B标准实现纹波注入、电压畸变特性测试。

>>主要功能

a.通过配置多种不同的电子负载模块,对不同产品的电源输出特性进行测试，能够模拟恒压、恒阻和恒流等多种负载类型，并且能够完成太阳能光伏组件的I-V特性测试;
b.通过软件进行电源程控，模拟各种电源变化,检测电源的输入特性;

c.对于多路电源产品可以通过测试开关箱进行自动切换，一次连接,自动测试所有电源模块;
d.模拟太阳能电池的输出特性，对采用太阳能电池供电的产品进行电源输入特性测试;
e.模拟电池充放电,对电池性能及寿命进行自动测试;

f.通过示波器测量电源电压电流纹波,浪涌,反射，跃变等动态变化特性。

>>系统主要特点

a.测试软件具备测试项目编辑、测试程序调试、测试程序管理、测试程序执行、测试资源配置及测试报表生成等功能;

b.采用高性能的电子负载、电源以及数字万用表等产品,提高电源产品测试效率、测试精度、动态测试功能;

c.通过开关单元、数据采集模块等产品实现模块化的系统设计，系统灵活,并易于升级;

d.支持多个通路的并行测试,提高测试效率;
