AC2400S 宽带无线设备一致性测试系统解决方案
发布时间: 2026-01-28 16:22:24 浏览数:
AC2400S宽带无线设备一致性测试系统解决方案
>>系统概述
本系统主要基于是德科技测量仪表,配合射频信号切换和调理单元以及外围测试附件搭建而成，通过GPIB、LAN、USB等通用控制接口实现系统仪表的自动化控制。系统软件基于第三代DC-Test-Base专用测试平台开发,具备灵活配置测试参数、制定测试规划和执行测试任务的能力。
系统当前通过扩展可支持8路信号同时输入(标准配置为4路),可实现对工作在2.4GHz和5GHz频段、6GHz频段的无线电设备的全部自动化测试,同时出具多制式的数据报表。同时系统设计了待测设备进行自适应性和DFS性能测试时所需的关联设备接口,通过专用的测试路径排除关联设备信号对测试系统本身的影响。

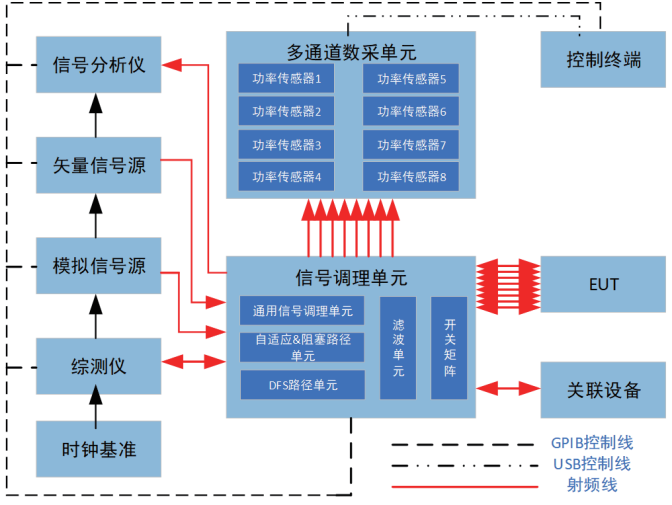

系统整体组成框图如下:
系统工作原理:
>>系统技术指标
系统工作原理:
1.待测设备(最多支持8通道)接入信号调理单元;
2.从设备模式待测设备测试时，需要关联设备或综测仪配合进行测试;
3.综测仪用于阻塞测试时与待测设备建立信令链路、测试待测设备误码率;
3.综测仪用于阻塞测试时与待测设备建立信令链路、测试待测设备误码率;
4.信号调理单元内部集成通道的射频信号调理单元、自适应&阻塞测试路径单元、DFS测试路径单元;通过射频开关实现不同调理路径之间的切换;
5.多通道数据采集单元最大支持8通道功率同步测试能力。
本系统支持工作在2.4GHz频段(2.4GHz~2.4835GH2)和5GHz频段(5.15GHz~5.35GHz、5.47GHz~5.725GHz和5.725GHz~5.895GHz)、6GHz频段(5.925GHz~7.125GHz)的宽带无线传输设备,具体如下:
a.采用跳频技术的蓝牙设备或无线系统，覆盖基本型、增强型以及低功耗模式;
b.基于IEEE802.11系列标准的无线传输设备，采用DSSS或OFDM的工作方式，如IEEE802.llb/g/n/a/n/ac/ax。
b.基于IEEE802.11系列标准的无线传输设备，采用DSSS或OFDM的工作方式，如IEEE802.llb/g/n/a/n/ac/ax。
>>系统技术指标
a.多通道数据同时采集采样速率达到2MSa/s;
b.通道间功率同步时间采样误差小于500ns;
c.系统捕获突发脉冲数量达到27个/通道;
d.系统支持最大八路同时输入;
e.系统路径切换时间<20ms。
>>系统主要特点

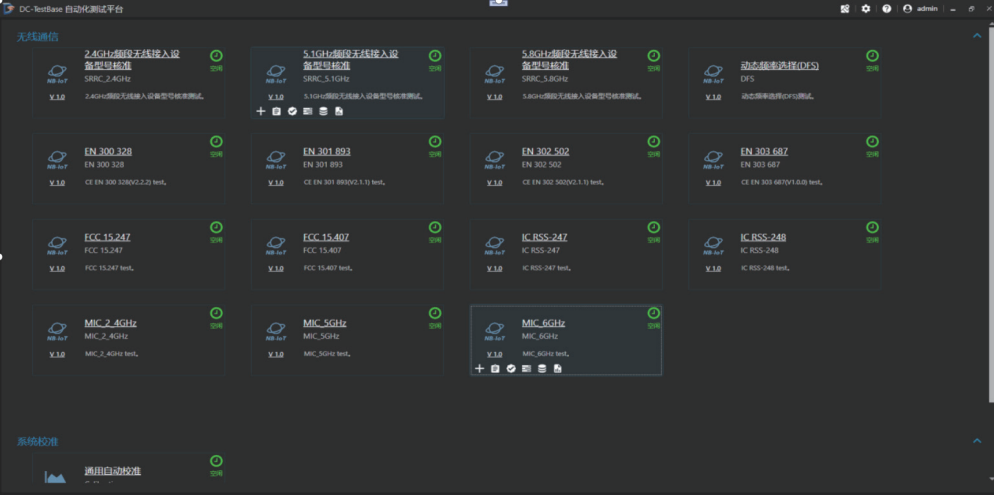

a.满足最新的ETSI EN 300 328、EN 301893、302 502、303 687、FCC Part15C/15E、MIC Notice-No.88、ICRSS-247/RSS-248标准所要求的测试项目,同时支持中国关于2.4GHz/5.1GHz/5.8GHz设备的测试要求和项目;

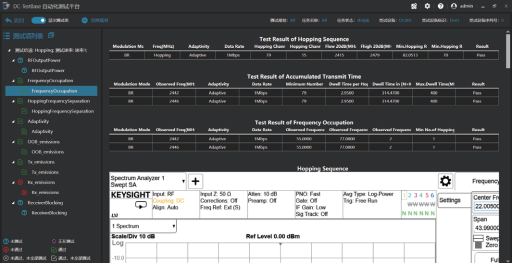

b.基于第三代DC-TestBase专用测试平台,可灵活进行系统整体配置,超过十年积累的底层硬件驱动库,支持扩展其它测量仪表;
c.系统硬件采用模块化、选件化设计，可依据实际测试需求,选配四通道或八通道射频测试路径;
d.具备测试路径自动切换功能,一次连接完成相关指标的自动化测试;
e.系统具备自校准功能,修正系统本身数据误差,确保测试精度;
e.系统具备自校准功能,修正系统本身数据误差,确保测试精度;
f.系统提供杂散测试所需的滤波器路径，特殊频段杂散测试灵敏度达到-100dBm/100kHz,满足ETSI和国家无线电管理文件的测试要求;

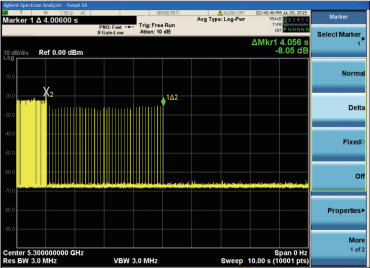

g.系统支持5GHz频段DFS性能自动化测试;
h.系统提供多种类型的测试报告,如实验室认证、型号核准、CE认证、FCC认证、MIC认证、IC认证,且报告模板可灵活编辑。
订购信息

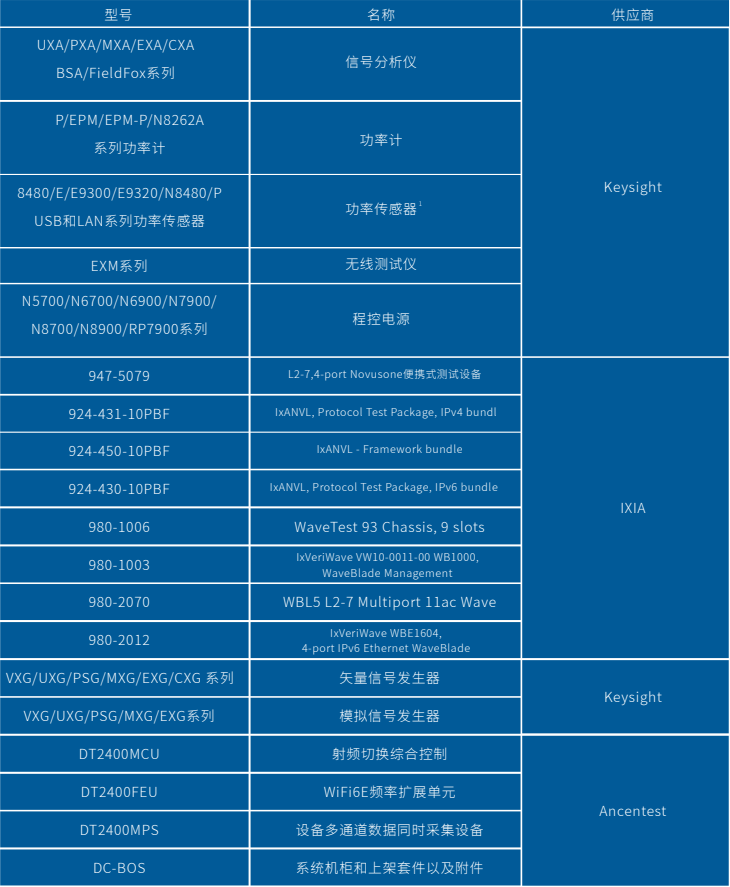

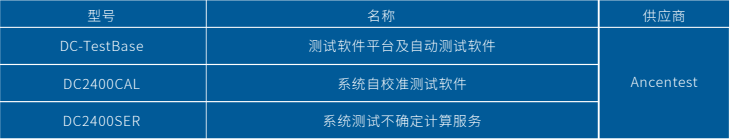

硬件配置
备注:系统详细的选件和配置请联系我们400-666-9190
备注:系统详细的选件和配置请联系我们400-666-9190
