解决方案|Solution Brief

AC2000S2G/3G/4G/NB-loT/eMTC 法规认证测试系统

发布时间: 2026-01-28 15:24:38 浏览数:

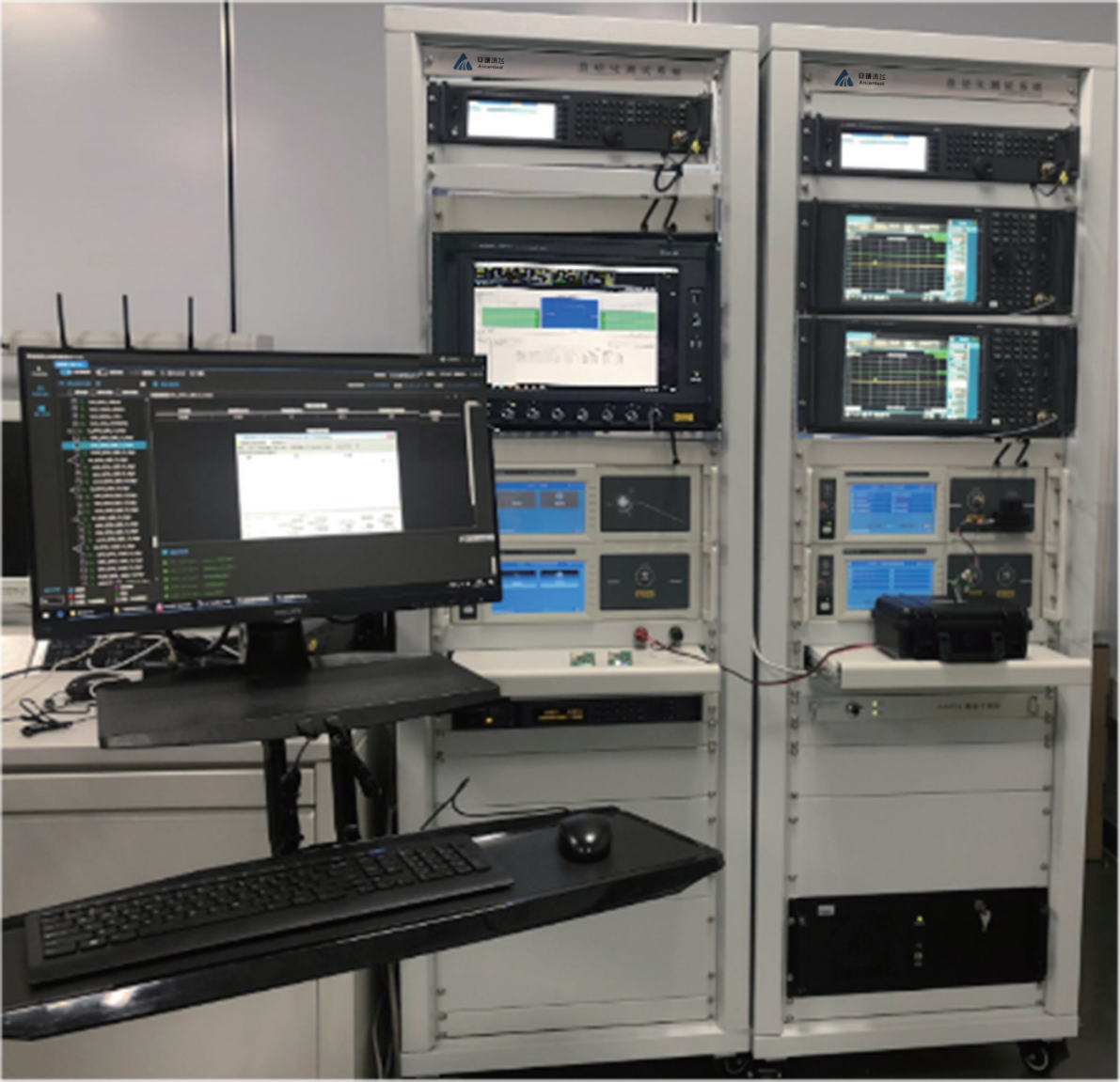

AC2000S 2G/3G/4G/NB-loT/eMTC法规认证测试系统

>>系统概述

测试系统在基于公司新一代DC-TestBaseV6.0测试系统平台基础上，集成了2G/3G/4G/NB-loT/eMTC终端的自动测试功能APP。测试平台兼容市面上主流的无线综测仪、频谱分析仪、信号源等测试仪表,并结合具有自主知识产权的AC2000SCU系列测试控制箱,在设备原有的功能和工作模式基础上进行二次开发和功能扩展。集成后的测试系统不仅实现测试过程的自动化,并且能够提高测试的精度、速度和测试一致性，完成数据管理和自动生成测试报告。

>>主要特点

a.系统具备终端的SRRC/CE/FCC/IC/MIC认证测试能力;

b.测试系统采用C/S架构,Client和Server端可分开独立部署;
c.系统支持2G/3G/4G/NB-loT/eMTC并行测试和串行测试;
d.系统支持2G/3G和4G移动台双被测件同时测试功能;
e.系统支持2G/3G/4G/NB-loT/eMTC的所有测试频段,并且具备频段扩展功能;
f.系统支持对终端的衰落模拟条件分析和测试。
g.用户可自定义功能项和测试规划。
h.系统可以选择单表测试和系统整体测试,应用方式灵活多样。
i.系统支持多报告合成功能，便于多模移动终端检测报告的生成和管理;
j.系统集成度高,覆盖2G/3G/4G/NB-loT/eMTC移动终端的发射和接收指标,并结合测试控制箱内集成的多种滤波器、陷波器器件完成严酷的杂散指标测试;
k.支持DC~26.5GHz频率范围，系统整体高达70dB的动态范围;
l.系统各端口驻波比小于1.5(@12.75GHz);
m.机箱采用EMC设计，提高了杂散发射测试指标精度;

n.测试控制箱采用触屏控制,可控制路径切换、查看路径信号流向和路径指标;
o.程控接口支持GPIB、LAN;

AC2000S系统是2G/3G/4G/NB-loT/eMTC移动终端法规认证自动测试系统,可测量GSM、GPRS、EDGE,CDMA2000 IX、IX EV-DO,W-CDMA、TD-SCDMA, TD-LTE和FDD-LTE、NB-IoT、eMTC等发射和接收参数。

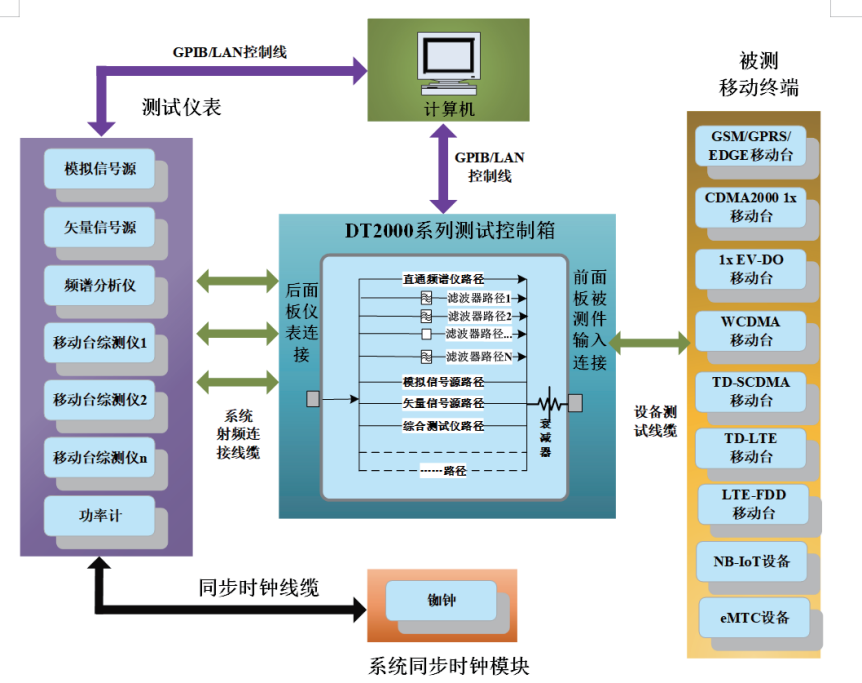

>>测试系统架构

终端自动化测试平台系统通过GPIB、LAN等程控接口控制测试仪表和控制箱，并通过本司多年积累的仪表驱动库,实现对移动台综测仪、信号源、频谱仪、功率计等仪表和AC2000S系列控制箱的自动控制。系统平台通过调用测试序列文件，自动完成移动终端认证所需的射频指标测试。各仪表功能如下:

a.无线通信测试仪:与终端进行信令交互,分析终端的各种射频指标,如功率、频率、调制质量等;
b.频谱分析仪:完成频谱指标如传导杂散、OBW、ACPR、SEM等的分析测量;
c.AC2000S系列控制箱:集成多种射频微波无源器件，是测试系统与终端的接入口，实现对终端信号的衰减、路径转换、陷波以及滤波等,按照测试系统需求，自动完成路径切换;

d.信号发生器:发射互调信号和接收项干扰信号的注入，系统校准源;

e.铷原子时钟:为系统提供高精度的时钟同步参考基准;

f.功率计:测试系统路径损耗自动校准。

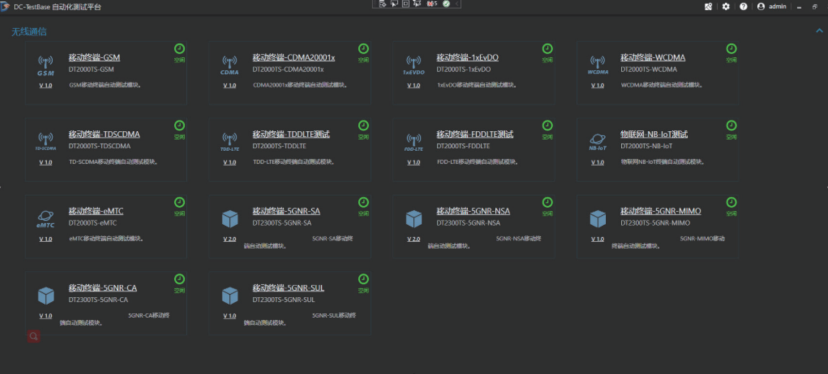

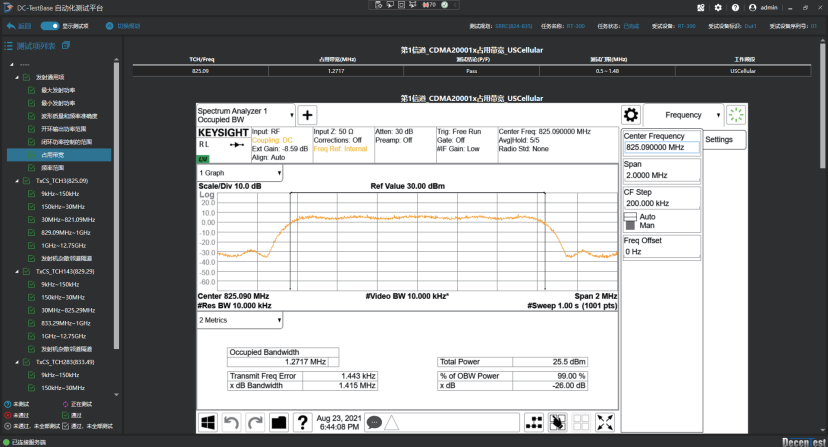

>>测试系统平台

人性化的UI界面，功能分类明确、系统简单易用。系统采用C/S架构。服务端负责数据采集，流程控制和数据存储分析。客户端负责数据展示,并提供用户交互。系统具备可扩展性,能够根据实际业务需求,灵活添加业务功能模块和设备驱动程序。系统具备模块级的权限管理功能,支持Lisence和加密狗授权。可按用户角色分配软件的使用权限。

订购信息

AC2000S2G/3G/4G/NB-loT/eMTC法规认证测试系统

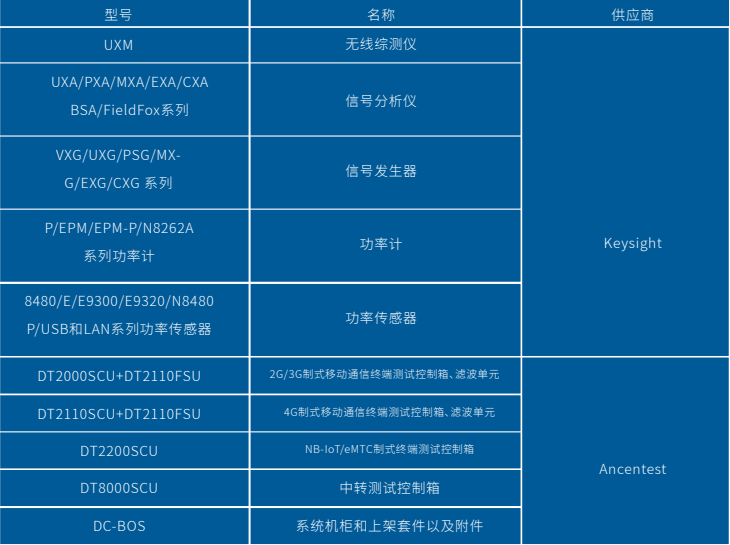

硬件配置

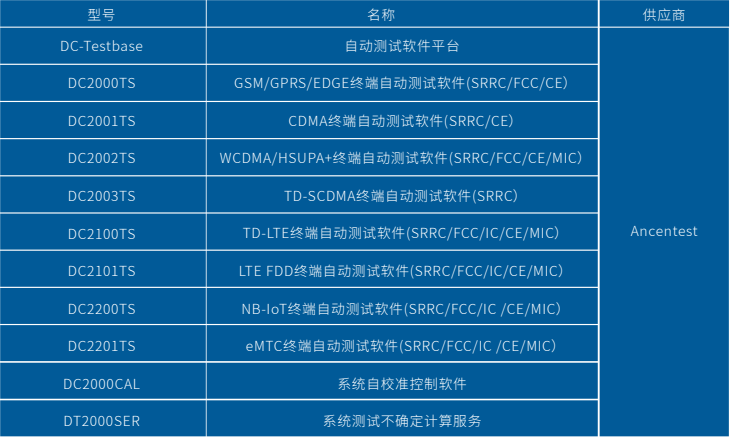

软件配置
