无线电发射设备现场自动检测系统解决方案

发布时间: 2026-01-28 14:32:45 浏览数:

无线电发射设备现场自动检测系统解决方案

>>AC1900TS系统概述

针对不便于搬移的在用无线电设备的特殊检测要求而开发的一套全自动测试系统，系统基于信号分析仪的测试功能,配置较少的外设附件即可实现检测工作。系统连接简单，能自动完成各种制式设备的测量、数据记录、指标判定、报告生成打印等数据处理功能,为在用现场设备的现场检测提供标准化测量服务。

系统支持模拟通信设备、通用数字调制设备、2G/3G/4G/NB-loT/eMTC/5G等公众通信网设备、雷达设备、广电设备、中继设备、新兴无线接入设备、卫星地球站射频单元、微波接力站等全自动化指标测试。

>>AC1900TS系统特点

将检测实验室带到身边的测试系统，在用无线电设备检测、大型活动无线电保障的最佳搭档。

a.以"更轻"、"更小"、"高动态测试范围"理念设计的全新便携式测试控制箱，提供不同配置、不同应用的多类型控制箱选择;

b.安全稳固的仪表背包，为在用现场设备检测设备携带提供方便;

c.系统集成度高,无多余的零散器件，方便使用和维护;
d.成熟稳定的软件平台测试功能，支持多标准多配置的测试配置设置;
e.覆盖从模拟语音通信到第4代移动通信系统的各种制式设备的测量应用;

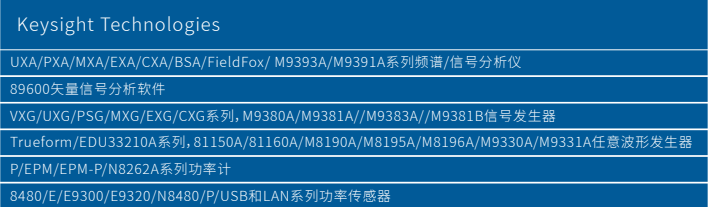

f.完善的仪表驱动程序库,支持Keysight多款主流频谱分析仪和信号分析仪;
g.开放式系统自校准以及校准数据设置功能;

h.集成多种测试配套小工具(如单位换算器、授权详情查看等)，便于辅助测试应用;
i.采用授权加密文件方式进行鉴权，系统升级维护方便。

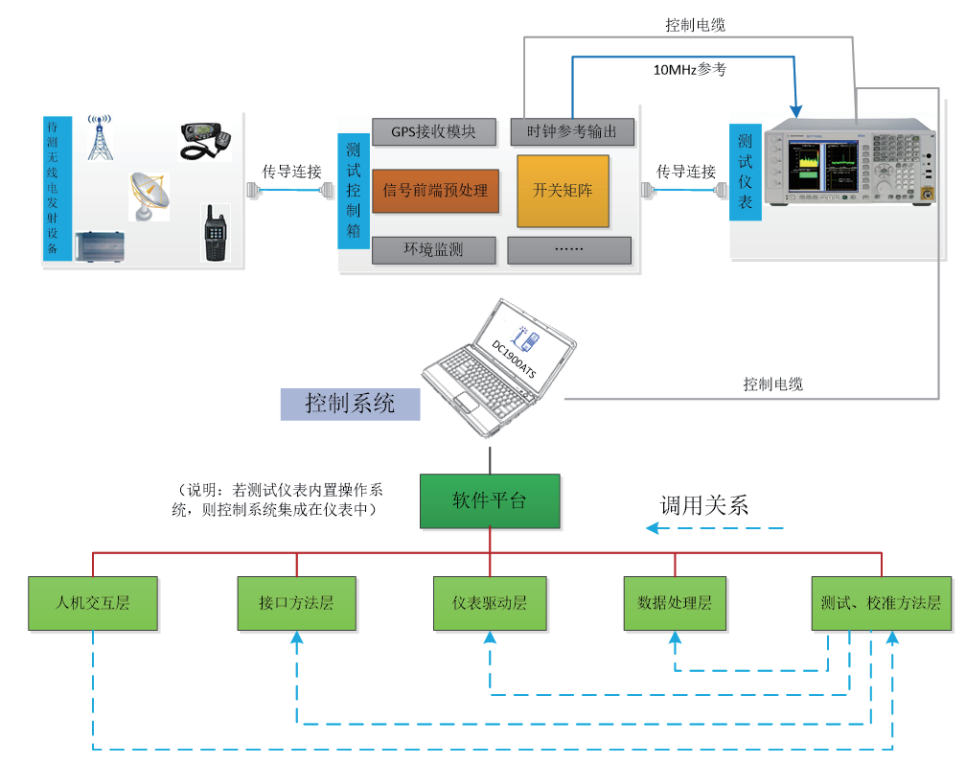

>>AC1900TS系统组成

a.信号分析仪:完成信号频谱、调制指标的分析测量;
b.信号发生器:系统校准或其它测试应用，按需配置;

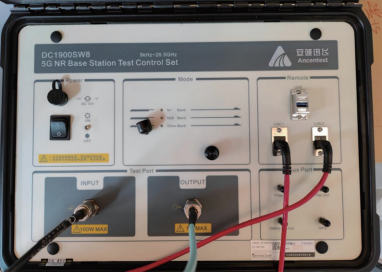

c.测试控制箱:开关矩阵、信号前端预处理;

d.测试线缆:超低损稳相电缆,信号的传导连接实现系统闭合测试;

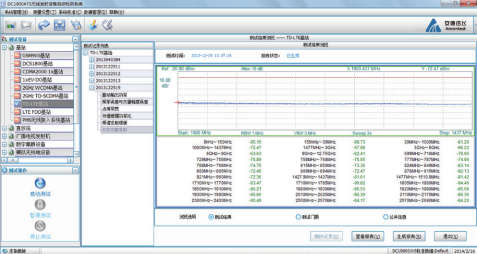

e.测试软件:集成多制式、多标准、多仪表驱动库自动测试系统软件;

f.配套集成测试附件:方便、简化系统使用。
