示波器怎么选？一篇文章看懂 Keysight 四档全系列
发布时间: 2026-06-03 11:40:00 浏览数:
从调试验证到标准符合性测试·全系列产品对比

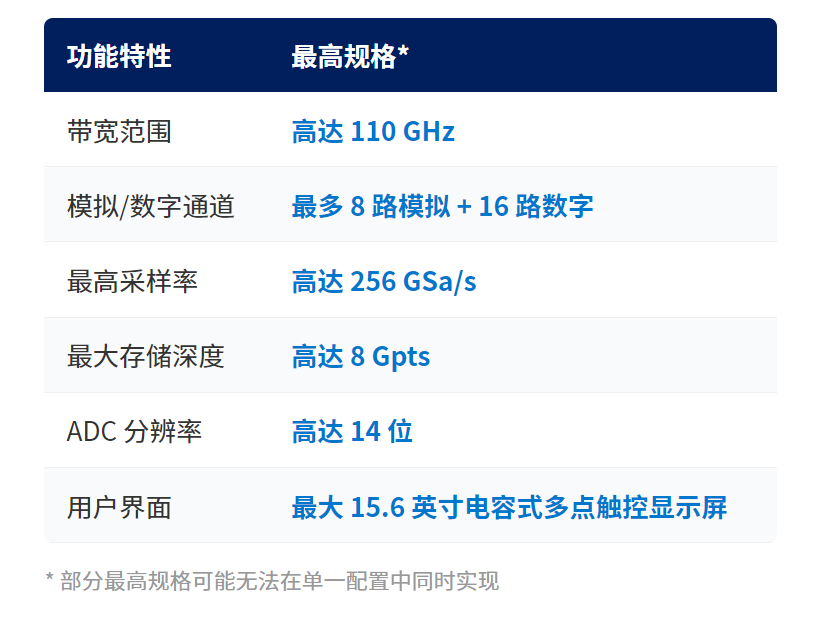

产品概览
Keysight示波器涵盖一个产品家族、四个性能等级、八大产品系列，从入门级的Essential到旗舰级的Pro，全面覆盖从基础调试到前沿研发的各类应用需求。
前言:如何选择合适的示波器?
选择合适的示波器，关键在于评估您的应用对精度、信号完整性及测试吞吐量的具体要求。Keysight提供四个性能等级的示波器一-入门级(Essential)、进阶级(Advanced)、专家级(Expert)和旗舰级(Pro)，本选购指南将帮助您系统比较各等级的技术规格。
无论您的需求是分析简单信号波形、验证最新行业标准，还是探索新兴技术领域，每个等级的示波器都在带宽、通道数、采样率、存储深度、分辨率和显示尺寸上进行了针对性优化。请结合本指南，找到最契合您应用需求的产品型号。

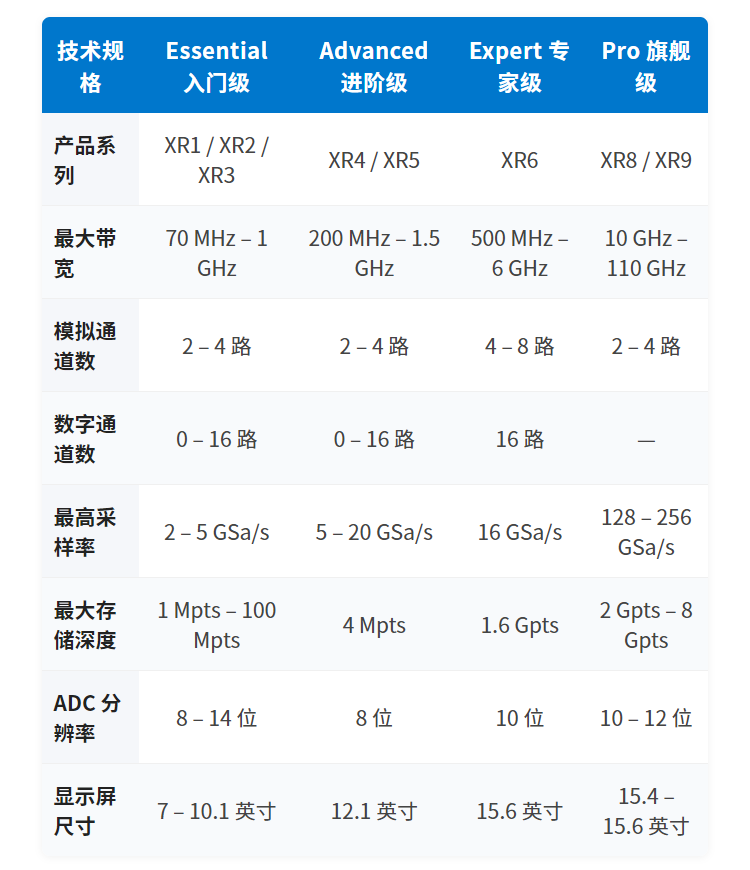

01核心技术规格对比
所有Keysight台式示波器均可在设计、调试、精细化调整等各产品开发阶段提供高精度测量，并具备出色的信号完整性和高有效位数(ENOB)。以下表格汇总了各等级产品的关键规格参数。
02核心功能特性一览
Essential 入门级
核心功能
·六合一多功能仪器 ·串行总线协议分析
·自动化测量 ·波特图/模板测试
·混合信号分析 ·紧凑便携设计
Advanced进阶级
核心功能
·七合一多功能仪器 ·实时协议分析
·增强触发与分段存储 ·抖动分析软件
·眼图测试 ·大尺寸触控交互界面
Expert专家级
核心功能
·高通道密度(8模拟+16数字） ·自动故障检测
·信号完整性分析套件 ·功率分析软件
·协议解码与合规测试 ·射频分析能力
Pro旗舰级
核心功能
·超宽带宽测量 ·极高采样率
·卓越信号完整性 ·PCle/DDR/MIPI合规测试
·下一代标准测试软件 ·前沿研发支持
03典型应用场景
规格参数固然重要，但实际应用场景才是决定最优选型的关键。以下是各等级示波器的典型使用场景。
Essential入门级——通用调试与教学实验
Keysight入门级示波器功能丰富，绝非普通基础款。即便是最经济实惠的型号，也集成了六大仪器功能于一体(示波器、波形发生器、协议分析仪、数字万用表、频率计数器、频率响应分析仪)，并提供自动化测量能力。
最高可配置14位ADC，分辨率是同类通用示波器的4倍，底噪降低一半。内置模板测试、FFT、协议触发解码、柱状图及波特图功能。
适用于教学实验室、基础电子元器件表征、低速信号调试等场景。
典型应用案例:
如何高精度调试电子器件
如何表征汽车串行总线
如何测量直流叠加交流信号
Advanced进阶级——复杂设计调试与信号表征
在Essential级特性基础上，进阶级示波器进一步提升了带宽、采样率，增加了分段存储功能，并扩大了触控屏显示区域，集成七合一仪器功能(含数字通道)。
专为嵌入式系统和混合信号设计优化，增强了触发与协议解码能力，适用于汽车、航空航天与国防、电力电子等领域。
典型应用案例:
如何测试开关电源
如何进行电源完整性分析
如何测量电源控制环路响应(波特图)
如何表征汽车CAN总线
如何调试混合信号设计
Expert专家级——高速数字与信号完整性分析
Keysight专家级示波器提供最多8路模拟通道(为Essential/Advanced级的两倍)，可选配为八合一仪器(含实时频谱分析仪)。尤其适合5GMIMO、雷达、卫星通信等复杂应用的测试与分析。
面向高速数字与射频分析，支持主流标准及高速串行总线的信号完整性工程师使用。
典型应用案例:
如何验证汽车以太网发送端合规性
如何进行USB2.0接口合规测试
如何测试USBType-C供电功能
如何自动化合规性调试与验证
Pro旗舰级——下一代标准符合性测试与前沿研发
Keysight 旗舰级示波器是我们最高性能的产品线，专为下一代研发、高速合规性测试、光子器件测试等极端挑战场景设计。以最高带宽和最低底噪，攻克最严苛的测量难题。
非常适合从事以太网、PCle、DDR、5GNew Radio等下一代标准开发的研究人员。
典型应用案例:
如何进行PCle6.0发送端合规测试
如何进行USB4 Version 2.0发送端合规测试
如何测试5G通信系统
如何进行400G/800G电气发送端一致性测试
04选型关键要素详解
带宽
带宽决定示波器能准确测量的最高信号频率。
·Essential:适用于1GHz以内信号
·Advanced:适用于1.5GHz以内信号
·Expert:适用于6GHz以内信号Pro:支持高达110GHz的下一代信号
通道数
更多通道数支持复杂系统中多路信号的同步分析。
·Essential/Advanced:2或4路模拟通道，通用型应用
·Expert:最多8路模拟通道，适合多相位测试
·Pro:2或4路超高速模拟通道，面向下一代技术
采样率
更高采样率可捕获快速瞬态信号并保留完整波形细节。
·Essential:通用应用，最高5GSa/s
·Advanced:低带宽精细分析，最高20GSa/s
·Expert:高带宽精细分析，最高16GSa/s
·Pro:极快瞬态捕获，最高256GSa/s
存储深度
更大存储深度支持高分辨率下的长时间信号录制。
·Essential/Advanced:适用于短时测试
·Expert:适用于长时间监测
·Pro:适用于高分辨率长时间录制与分析
选型常见误区，务必避免
·带宽选择不足:导致信号衰减失真，测量结果不准确
·忽视存储深度:限制长时间信号序列的完整捕获
·轻视软件能力:软件工具对复杂系统调试至关重要
·忽略探头选择:不合适的探头会引入额外噪声和误差
·未考虑未来扩展性:可能导致设备过早落后于需求
05模块化示波器
当您需要示波器测量能力，但无需独立显示与操控界。面时，Keysight模块化示波器以 PXle高密度模块形式，在紧凑机架空间内提供与台式示波器相当的测量性能，帮助您节省宝贵的机架空间。
模块化示波器提供三种型号可选，带宽范围覆盖200MHz至1GHz，性能水平与Essential及Advanced等级台式示波器相当。
主要规格:
2路模拟通道
最高采样率5GSa/s
最大存储深度4 Mpts
06软件功能生态
选型时，了解仪器能支持哪些测量类型及其深度同样关键。Keysight示波器支持广泛的工程测量应用，以下列举部分典型软件功能。
Essential和Advanced等级软件示例:
嵌入式系统分析(Advanced)
汽车串行总线分析(Essential)
电源分析(Essential)
通用串行总线USB
航空航天与国防
Expert专家级软件
·信号分析 ·高级信号完整性分析
·抖动、垂直与相位噪声分析 ·协议/合规
·低速协议触发/解码 ·USB协议解码/触发
·汽车以太网发送端合规 ·更多协议支持...
·汽车协议解码/触发
Pro 旗舰级软件
·信号分析 ·高级信号完整性分析
·抖动、相位与垂直噪声分析 ·脉冲幅度调制(PAM)分析
·矢量信号分析 ·功率分析
·电源测试/电源完整性分析 ·协议/合规
·OIF-CEI发送端合规 ·IEEE 802.3电气发送端合规
·PCle/USB/DDR/LPDDR合规 ·DisplayPort/MIPl/HDMI合规
07为什么选择Keysight?
卓越精度
优化信号调理与降噪，确保准确信号捕获
高分辨率ADC技术与快速采样，实现精密测量
高速性能
超快采样率，无失真捕获最快信号
超宽带宽支持，精准测量高速数字信号
卓越信号完整性
低噪声与高ENOB，有效降低信号失真
精确保留波形细节，确保可靠调试与分析
强大软件生态
逾50项合规测试软件包，加速最新标准验证
丰富的分析与应用软件，自动化测试与分析流程
