解决方案|Solution Brief

超宽带复杂电磁环境信号采集及离线分析仿真系统系统方案

发布时间: 2026-02-03 13:36:33 浏览数:

>>系统概述

本系统利用超宽带信号分析仪、大容量信号记录及回放系统实现超宽频带的真实电磁环境信号采集，同时结合VSA矢量信号分析软件、信号筛选和提取软件实现感兴趣的离线分析。可结合矢量信号发生器对采集的信号进行二次播放，可实现将真实空间信号搬移至实验室中，验证无线电设备对电磁环境的适应性。

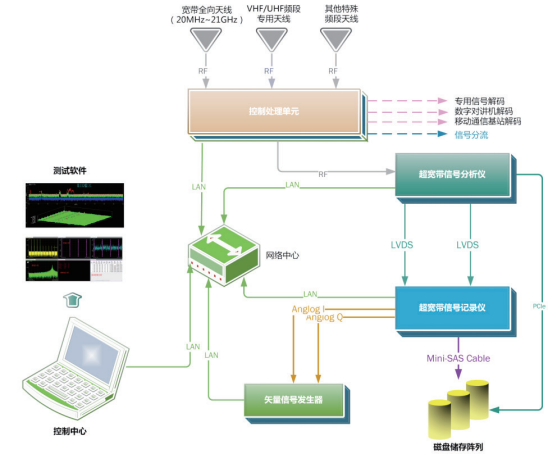

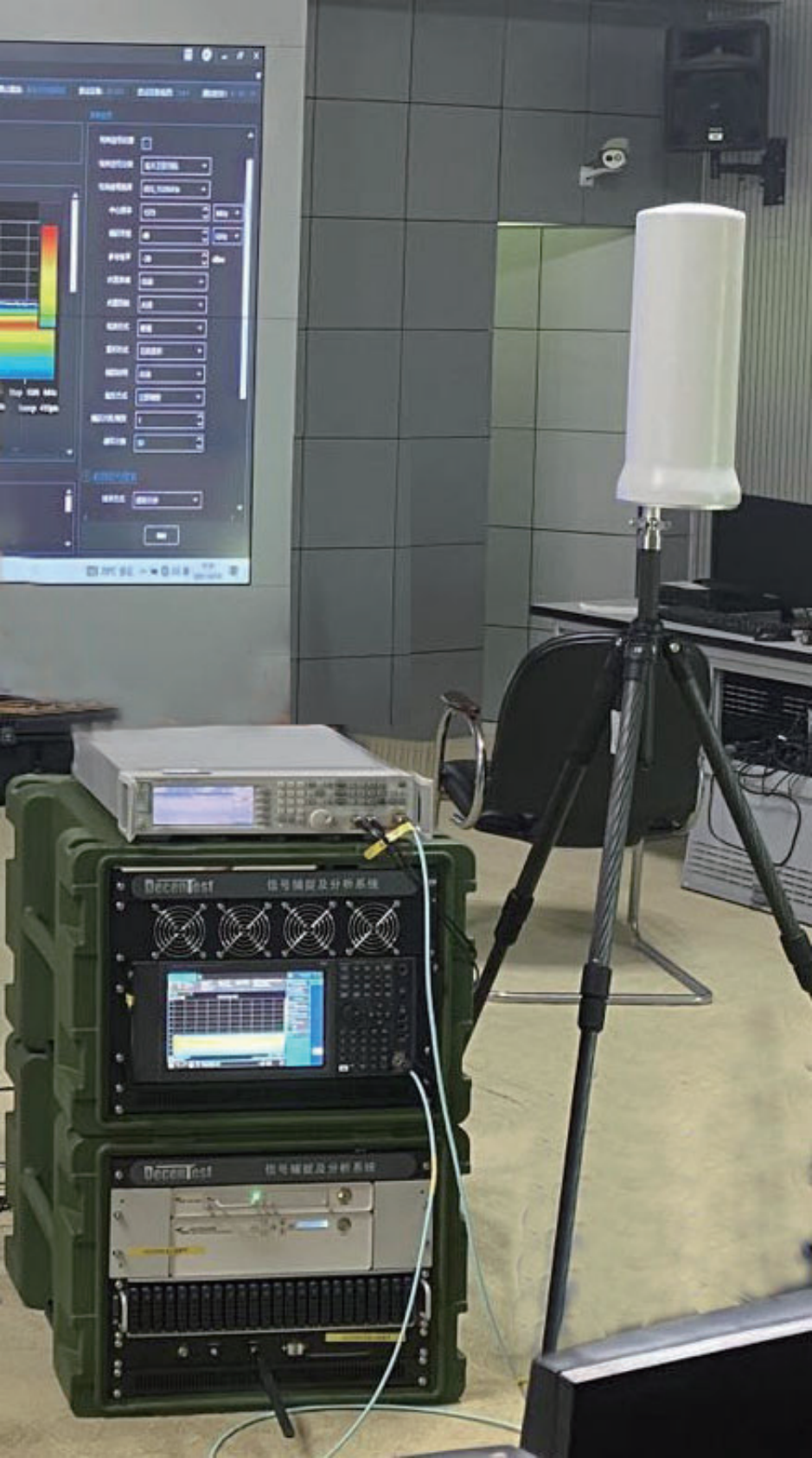

系统组成如下图所示:

同时，利用本系统配置的专用通信制式解调解码模块实现对数字对讲、广播电视、公网基站的解调和解码，通过信号检测分析功能确定专用通信工作频点，控制解码模块进行信号监测解码，可实现广电完整视频流的输出、公网基站的详细信息、数字对讲语音和数据信息还原等功能。

本系统可适用于如下场景:

a.重大活动中的无线电事前、事中、事后保障工作。通过记录各阶段电磁环境信息，利用系统的信号自动模块比对功能可对指配频率、异常频率、电磁环境变化做详细的分析和过程记录，为后续提供原始的数据支撑。

b.特殊地域无线信号巡查。利用本系统的超宽频段、瞬时信号高截获概率、专用通信设备解调解码功能可对特殊地域的无线电信号进行全方位的了解和分析。
c.对重要目标信号截获与识别。通过建立目标无线电特征库进行自动识别，了解目标无线电设备的活动情况，如海上船只管理。
d.真实电磁环境信号仿真。利用本系统的信号记录和模拟IQ输出功能，结合矢量信号发生器可实现空间真实电磁环境信号的实验室搬移，验证重点无线电装备适应真实电磁环境的能力。

>>系统特点

a.可实现26.5GHz全频段任意信号的采集、储存与回放,如超短波信号、移动通信信号、数字对讲信号、调频广播信号、数字广播信号、直接序列扩频信号、OFDM宽带调制信号、无人机上下行信号、卫星信号以及窄脉冲雷达信号;

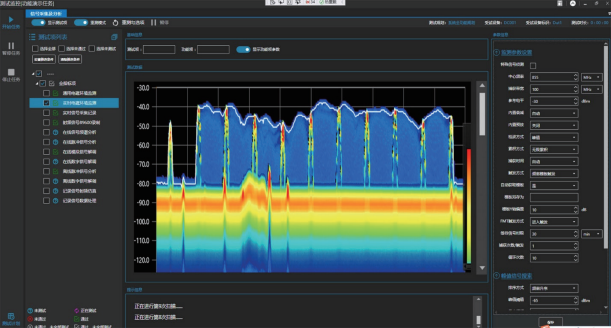

b.宽带信号捕获及分析，分析带宽高达255MHz，实时显示二维/三维频谱图、IQ星座图、瀑布图等;
c.瞬时信号捕获及实时分析能力，捕获系统可完成驻留时间大于4us的脉冲雷达信号、瞬时信号、跳频信号的实时捕获，并可对PRI/PRF、脉宽、占空比、上升时间/下降时间、脉冲间相位等脉冲参数进行分析;

d.配置高稳定性的大容量储存媒介，并具备自动储存触发功能;

e.具备数据回放、信号标记、大数据中筛选感兴趣信号、IQ数据流的二次截取并储存、IQ数据导出、模拟IQ输出的功能;

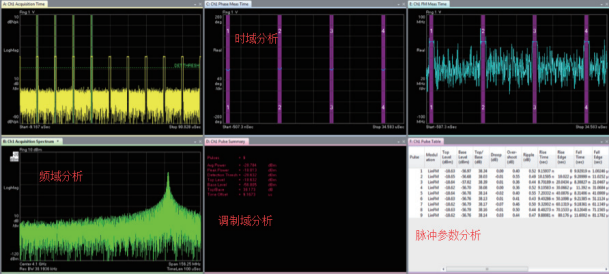

f.提供全频段信号监测功能，具备频域、时域、调制域的信号分析能力;
g.公众通信网信号分析与识别功能，针对当前监测区域基站频率使用情况(时间上、频率资源上)，自动生成区域性基站频谱资源表;

h.数字对讲信号解调解码分析功能，系统配备数字对讲解码模块，通过采集系统触发实现对工作在V/UHF频段的数字对讲信号的解调解码功能;

i.不明信号主动发现并预警功能，利用本系统的信号模板功能，自动对采集到的全部信号进行定时记录和离线分析，详细列出各信号特征标记，并结合当前无线电业务进行自动归类，筛选出可疑信号并对其占用分析与告警。

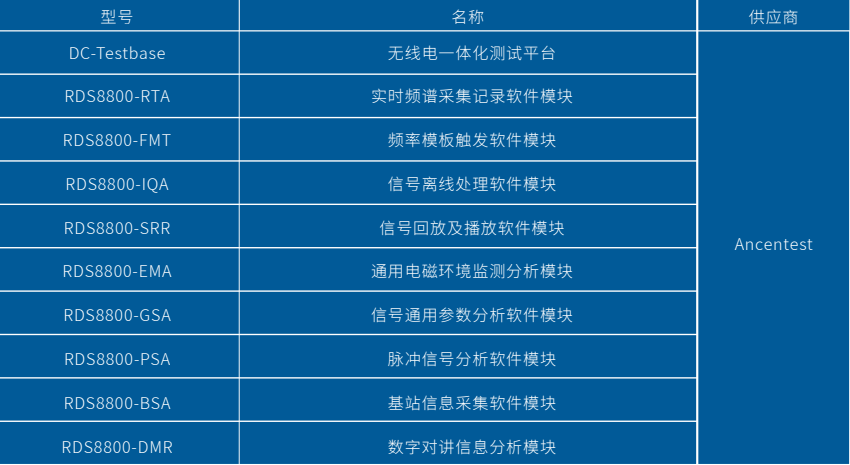

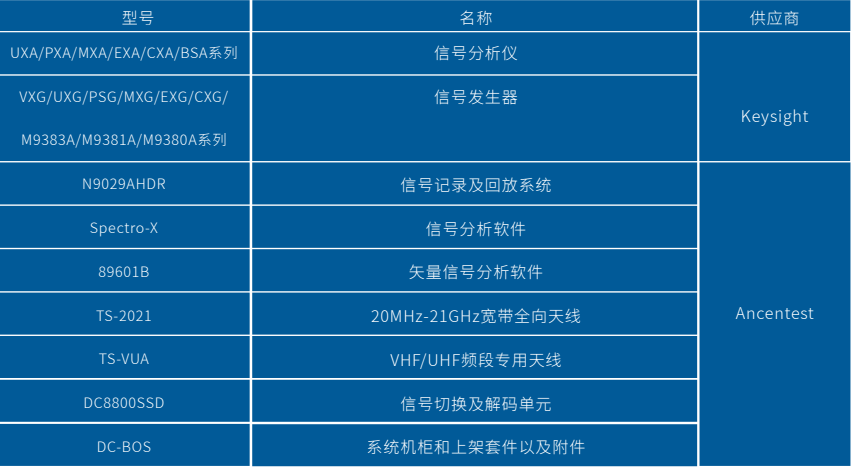

>>系统重点组成

a.超宽带信号分析仪:实现全频段信号监测、指定带宽内信号采集和转换(转换为数字IQ以供信号记录回放设备进行存储)、实时频谱分析、脉冲信号、模拟调制信号和数字调制信号分析;

b.信号记录和回放系统:专用于宽带信号储存，储存带宽可达255MHz(单通道)，具备高达78dB(16bit)的无杂散动态范围，确保记录信号的真实性;

c.矢量信号发生器:从超宽带信号记录与回放设备中获取模拟IQ信号进行信号的回放，用于对特殊信号的实验室二次播放;
