AC7200ATS 电磁兼容测试系统解决方案
发布时间: 2026-02-03 09:11:44 浏览数:

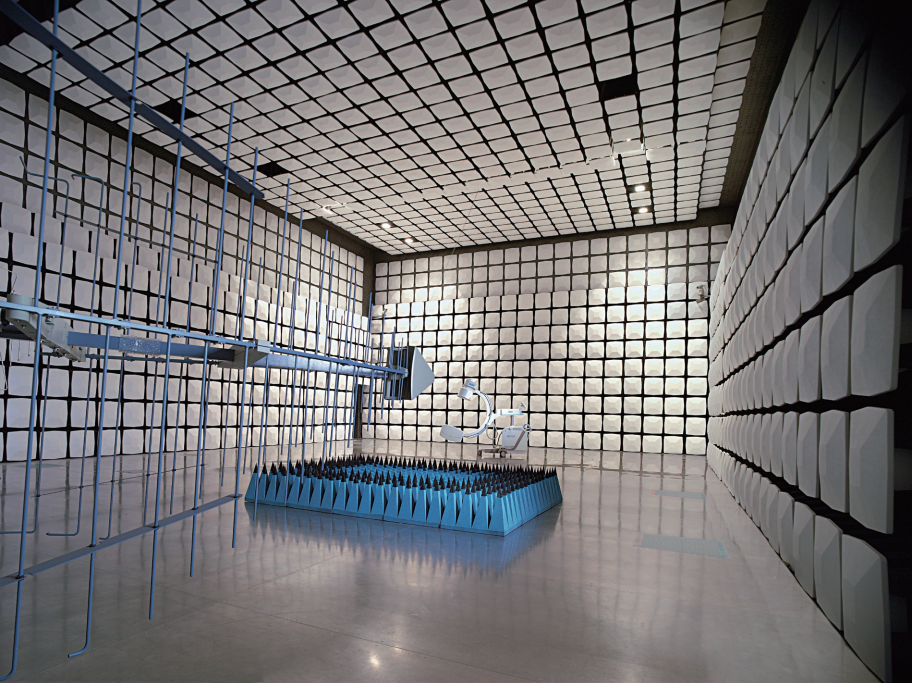

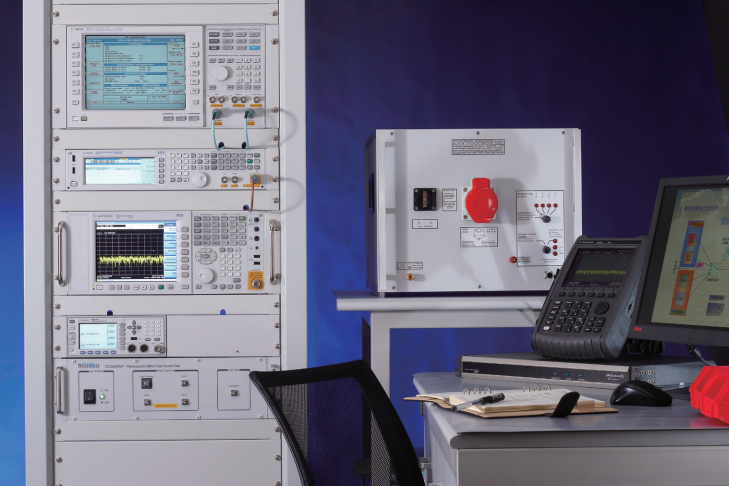

>>系统概述
成都安诚迅飞电子科技有限公司的AC7200ATS电磁兼容自动测试系统集成了是德科技公司推出的高性能EMI测试接收机及各类高性能的测试仪表，通过自主研发的DC-EMC软件平台进行控制，实现自动化测试，能够高效、精确的完成各种电子产品设备级电磁兼容标准的测试，提供满足标准要求的整体解决方案。
整套系统能够兼容IEEE488.2、LAN、RS232,USB等通用总线接口，便于系统及设备升级和扩展。按照标准的要求，系统软件可自动完成测试，自动对波形及测试数据进行记录并根据用户的要求输出测试报告，DC-EMC测试软件还提供实验室信息管理系统或者数据库管理模块，便于用户的信息管理。
整套系统能够兼容IEEE488.2、LAN、RS232,USB等通用总线接口，便于系统及设备升级和扩展。按照标准的要求，系统软件可自动完成测试，自动对波形及测试数据进行记录并根据用户的要求输出测试报告，DC-EMC测试软件还提供实验室信息管理系统或者数据库管理模块，便于用户的信息管理。
AC7200ATS还能够根据用户的特殊需要提供定制化服务，满足用户的各种需求。
>>系统特点
a.满足CISPR16-1-1(GB/T6113.101)要求的全兼容EMI测试解决方案;
b.全数字中频技术，提供高精度和高可重复性，保证测试的准确性;
c.高测试吞吐量和测试速度，提供极高的测试效率;
d.高系统灵敏度，满足军用标准严格的测试要求;
b.全数字中频技术，提供高精度和高可重复性，保证测试的准确性;
c.高测试吞吐量和测试速度，提供极高的测试效率;
d.高系统灵敏度，满足军用标准严格的测试要求;
e.高达44GHz的EMI测试解决方案，有多个应用频率范围可选;
f.优秀的输出频谱纯度，保证测试频率的准确性;
g.精确的输出幅度调整及干扰幅度控制，保证测试幅度的准确性;
h.根据用户的需求,产生任意调制形式的干扰信号，满足复杂电磁环境测试的需求;
i.提供各种测试强度的解决方案，符合用户的测试需要。
f.优秀的输出频谱纯度，保证测试频率的准确性;
g.精确的输出幅度调整及干扰幅度控制，保证测试幅度的准确性;
h.根据用户的需求,产生任意调制形式的干扰信号，满足复杂电磁环境测试的需求;
i.提供各种测试强度的解决方案，符合用户的测试需要。
利用成都安诚迅飞电子科技有限公司自身的各种资源以及丰富的系统集成经验，提供从测试场地、测试系统、实验室认证、测试咨询的一体化服务，提供整体的交钥匙功能，从根本上解决用户的后顾之忧。
EMI测试系统采用高性能、高灵敏度的测试接收机或示波器，通过传感器采集由被测设备产生的电磁干扰信息，测试软件自动控制接收设备，计算路径损耗及传感器因子，得出最终的测试结果并输出测试报告。系统支持宽带数据采集和测试装置，用于复杂电磁环境的测量。
EMS测试系统采用Keysight公司提供的高性能的信号发生器，产生标准要求的干扰信号，通过传感器将干扰注入到被测设备中，以检验被测设备承受干扰的能力。系统中通过功率测量设备或电压测量设备对干扰信号进行测试，以保证产生标准要求的干扰信号幅度。同时，本系统还能够提供非标准的测试信号，用于复杂电磁环境的产生。
EMS测试系统采用Keysight公司提供的高性能的信号发生器，产生标准要求的干扰信号，通过传感器将干扰注入到被测设备中，以检验被测设备承受干扰的能力。系统中通过功率测量设备或电压测量设备对干扰信号进行测试，以保证产生标准要求的干扰信号幅度。同时，本系统还能够提供非标准的测试信号，用于复杂电磁环境的产生。

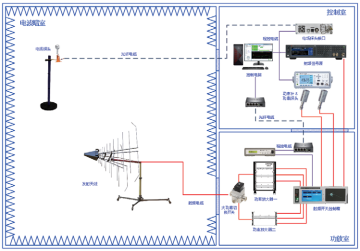

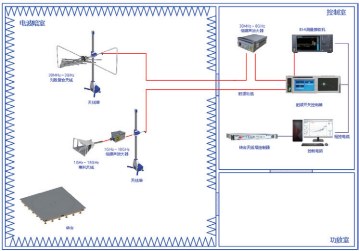

EMI系统架构: EMS系统架构:

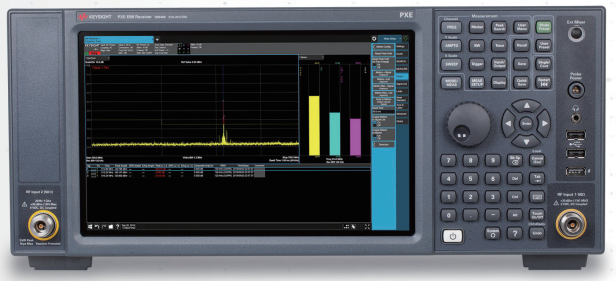

>>Keysight N9048B EMI测试接收机特点
a.PXEEMI接收机完全符合CISPR16-1-12019/MIL-STD-461G标准要求;
b.用于选择、删除和重新测量发射的信号列表;
c.内置极限线和校正因子，可以轻松完成编辑;
d.具有多达2小时记录数据的带状纸记录仪(stripchart);
e.可以运行其他测量应用软件，比如相位噪声;
f.直观的x系列多点触摸用户界面，Windows 10操作系统，支持可移除硬盘驱动器，可以确保数据安全。
功能:
a.P频率范围:1Hz到3.6/8.4/26.5/44GHz;
b.符合军标，CISPR16-1-1对认证级EMI测试接收机的要求;
c.CISPR带宽200Hz、9kHz、120kHz、1MHz;
b.符合军标，CISPR16-1-1对认证级EMI测试接收机的要求;
c.CISPR带宽200Hz、9kHz、120kHz、1MHz;
d.军用测试带宽10Hz,100Hz,1kHz,10kHz,100kHz,1MHz;
e.具备EMI测试接收机模式及频谱分析仪两种工作模式;
f.内置前置放大器选件P26,频率范围至3.6/8.4/26.5/44GHz。
e.具备EMI测试接收机模式及频谱分析仪两种工作模式;
f.内置前置放大器选件P26,频率范围至3.6/8.4/26.5/44GHz。
性能:
a.土0.2dB绝对幅度精度@1GHz;
b.-169 dBm DANL;
c.相噪-113 dBc/Hz 10kHz offset@1GHz
测试应用及软件:
a.EMC测试应用，提供实时检波器、信号列表、扫描表、限制线、修正;
b.增强的分析功能，包括Spanzoom，zone span和瀑布图。
控制接口:
控制接口:
a.USB 2.0, 1000Base-T LAN, GPIB
操作系统:
a.开放的Windows*操作系统
b.测试接收机具有全数字中频，支持所有测量在线性模式进行，即具有标准要求的线性响应特性，又具有大动态范围。

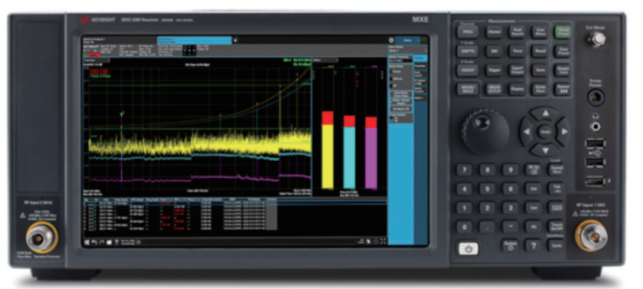

>>Keysight N9048B EMI测试接收机特点
>>Keysight N9048B EMI测试接收机特点
a.配置N9038B MXE测量接收机用于EMI测试;
b.完全符合CISPR16-1-1、ANSIC63.2,MIL-STD-461和FCC标准;
c.最高的动态范围和最高的精度能够满足认证测量的要求;
d.EMI测试接收机和信号频谱分析仪集成到同一台仪器;
e.内置实时频谱分析仪功能，具有高达85MHz实时带宽
f.多视图功能允许在单个画面上直观显示多个操作模式的结果;
g.满足严格要求的射频指标，宽动态范围，优异的系统灵敏度-156dBm，f<1GHz;
h.1dB增益压缩点-16dBm;
g.满足严格要求的射频指标，宽动态范围，优异的系统灵敏度-156dBm，f<1GHz;
h.1dB增益压缩点-16dBm;
i.TOI典型值+14.5dBm;
j.集成式预选滤波器和前置放大器，集成了18个预选滤波器作为标准配置;
k.可同时在屏幕上显示PK-AV,PK-QP等曲线。
重量:
控制接口:
>>AC7200SCU开关切换控制箱
k.可同时在屏幕上显示PK-AV,PK-QP等曲线。
供电电压:
a.100-120VAC, 50/60/400Hz;
b.220-240VAC,50/60Hz。
重量:
a.24kg
控制接口:
a.GPIB,LAN, USB

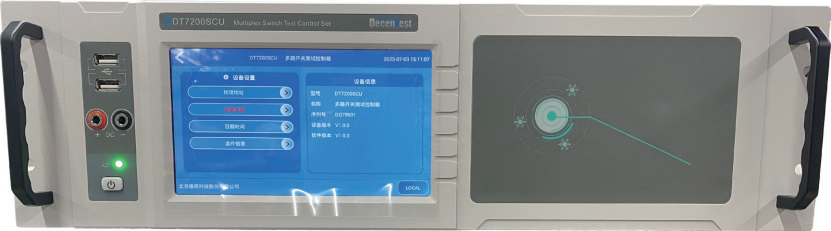

>>AC7200SCU开关切换控制箱
整套系统配置开关切换控制箱，满足传导骚扰测试，辐射骚扰测试，传导骚扰抗扰度测试、辐射骚扰抗扰度测试以及日后新增测试信号切换的需要。也能够满足半电波暗室内不同测试位置信号切换的需要。
a.支持一转六射频开关，可灵活配置6路射频路径自动切换;
b.支持BN512690大功率双刀双掷开关切换;
c.支持BN512697大功率双刀双掷开关切换;
b.支持BN512690大功率双刀双掷开关切换;
c.支持BN512697大功率双刀双掷开关切换;
d.支持LISN或三环天线切换;
e.支持互锁监测功能。
f.提供2-19V的DC电源功能;
g.采用高分辨率液晶显示屏显示用户交互界面和控制箱信息;
h.支持触摸屏操作，触摸键盘可输入数据和定义部分功能键;
i.支持GPIB和LAN口进行程控，GPIB和LAN地址可以设置;
j.外接交流电源220V供电;
g.采用高分辨率液晶显示屏显示用户交互界面和控制箱信息;
h.支持触摸屏操作，触摸键盘可输入数据和定义部分功能键;
i.支持GPIB和LAN口进行程控，GPIB和LAN地址可以设置;
j.外接交流电源220V供电;
k.支持射频控制端口拓展，可根据需要通过添加拓展控制箱实现多级拓展;
l.具备风扇，用于内部核心控制电路、电源等风冷散热。
技术指标

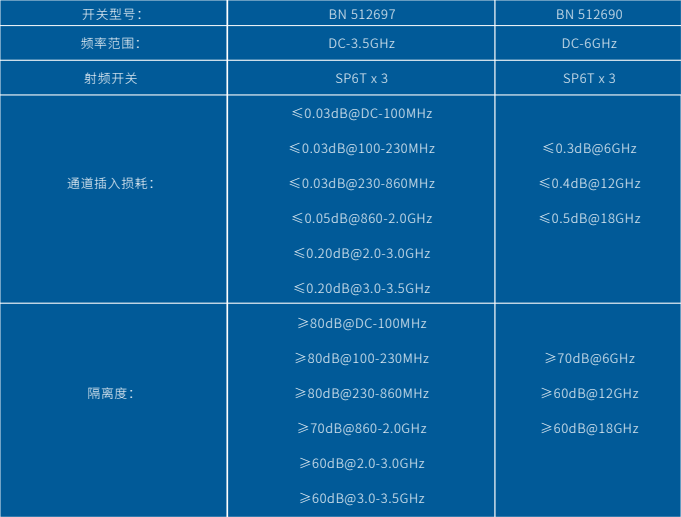

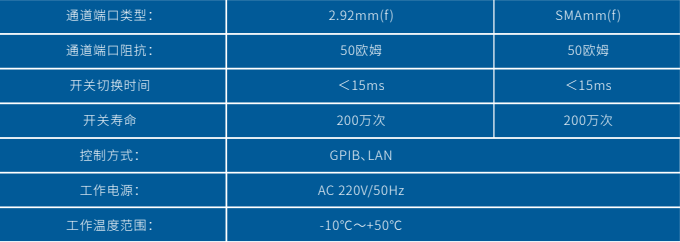

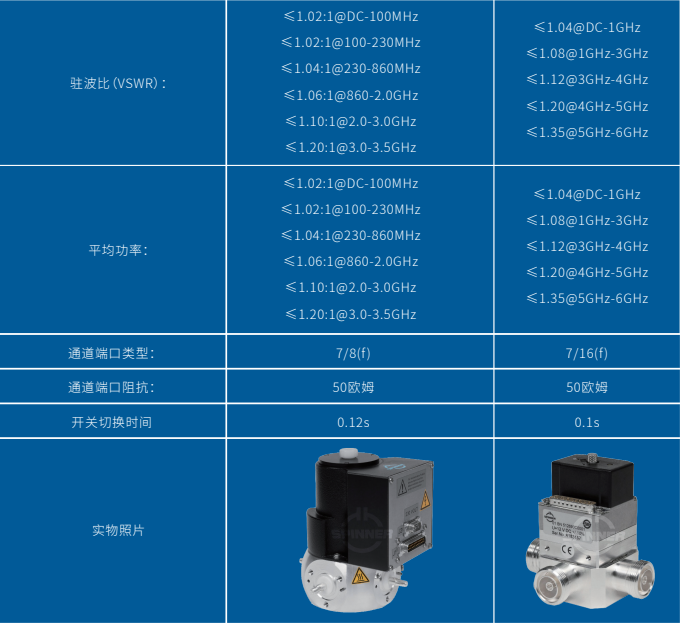

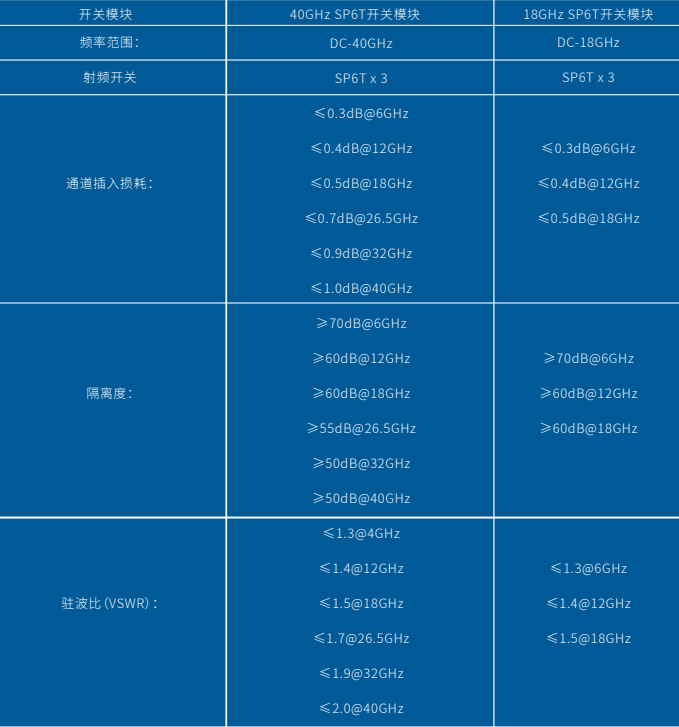

大功率切换开关技术指标
l.具备风扇，用于内部核心控制电路、电源等风冷散热。
技术指标
大功率切换开关技术指标
