AC2410S 宽带无线设备干扰避让机制测试系统解决方案
发布时间: 2026-01-28 10:57:45 浏览数:
AC2410S宽带无线设备干扰避让机制测试系统解决方案
>>系统概述

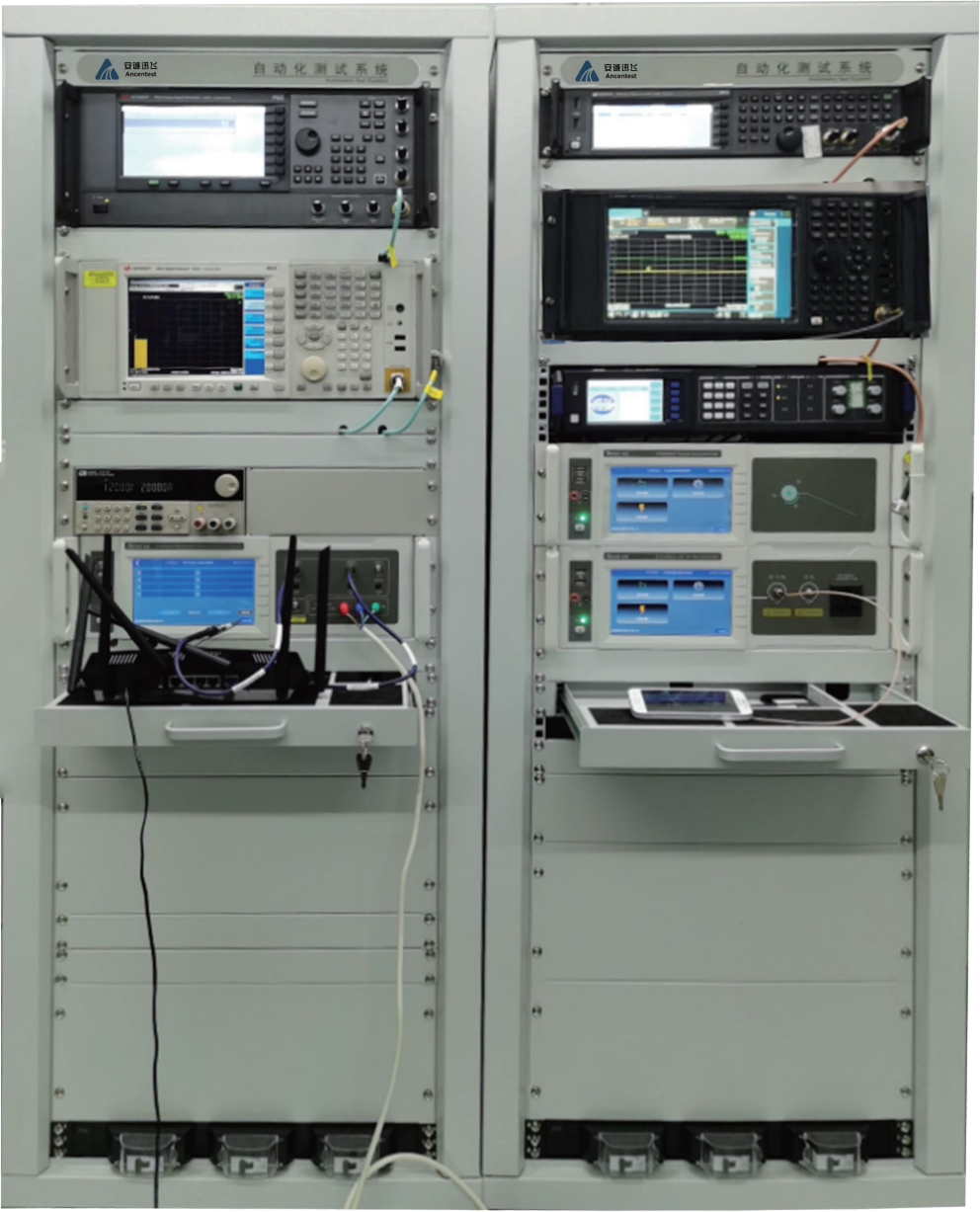

本系统主要基于是德科技测量仪表，配合射频信号切换和调理单元以及外围测试附件搭建而成,通过GPIB、LAN等通用控制接口实现系统仪表的自动化控制，系统软件基于第三代DC-TestBase专用测试平台集成，具备灵活配置测试参数、测试规划和测试任务。系统支持对工作在2.4GHz、5GHz、6GHz频段的无线电设备的干扰规避自动化测试,同时出具数据报表。系统同时设计了待测设备进行干扰规避测试时所需的关联设备接口,通过专用的测试路径排除关联设备信号对测试系统本身的影响。

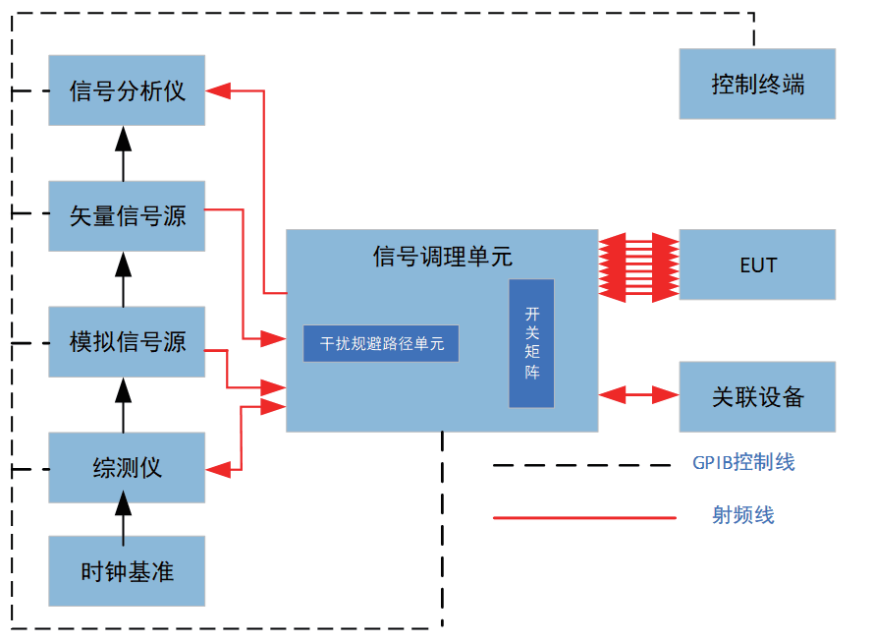

系统整体组成框图如下:
系统工作原理:
系统整体组成框图如下:
系统工作原理:
1.待测设备和关联设备接入信号调理单元;
2.综测仪用于测试时与待测设备建立信令链路;
3.信号调理单元内部集成通道的干扰规避测试路径单元;
4.矢量信号源和模拟信号源用于向待测设备注入干扰信号。
系统主要技术指标如下:
2.综测仪用于测试时与待测设备建立信令链路;
3.信号调理单元内部集成通道的干扰规避测试路径单元;
4.矢量信号源和模拟信号源用于向待测设备注入干扰信号。
本系统支持工作在2.4GHz频段(2.4GHz~2.4835GHz)和5GHz频段(5.15GHz~5.35GHz和5.725GHz~5.895GHz)及6GHz频段(5.925GHz-7.125GHz)的宽带无线传输设备，具体如下:
a.采用跳频技术的蓝牙设备或无线系统，覆盖基本型、增强型以及低功耗模式;
b.基于IEEE802.1l系列标准的无线传输设备，采用DSSS或OFDM的工作方式，如IEEE802.11b/g/n/a/n/ac/ax。
系统主要技术指标如下:
a.频率范围:2.4GHz-7.2GHz;
b.测试最大不确定度:5%X测试周期。
系统主要特点:
a.满足<<工信部无[2021)129号>>标准所要求的干扰规避测试项目要求;
b.满足EN300 328/301893/EN303687标准所要求的干扰规避测试项目要求;
c.满足FCC15.407标准所要求的干扰规避测试项目要求;
d.基于第三代DC-TestBase专用测试平台,可灵活进行系统整体配置,超过十年积累的底层硬件驱动库，支持扩展其它测量仪表;
e.系统硬件采用模块化设计,方便测试连接;
f.具备测试路径自动切换功能，一次连接完成相关指标的自动化测试;
g.系统具备自校准功能,修正系统本身数据误差,确保测试精度;
h.系统提供多种类型的测试报告，且报告模板可灵活编辑。
订购信息
订购信息

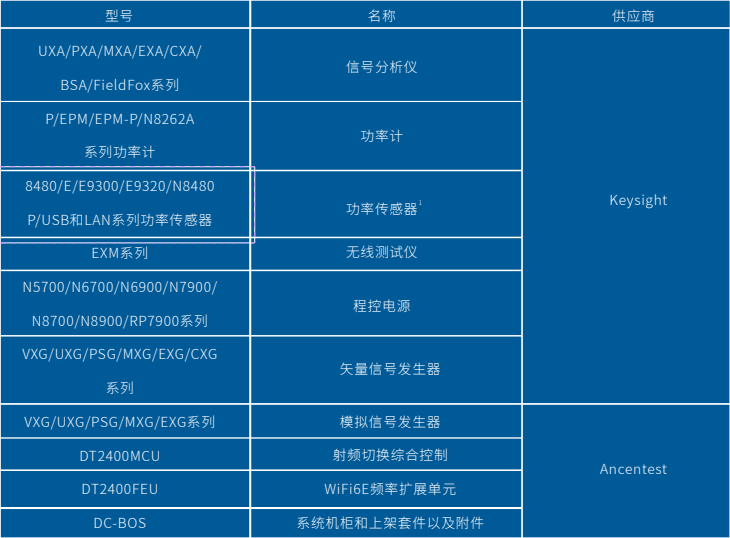

硬件配置

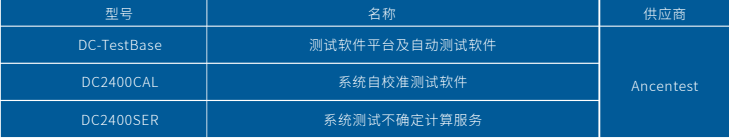

软件配置
备注:系统详细的选件和配置请联系我们400-666-9190
