AC2300S 5GNR FR1法规认证测试系统
>>系统概述

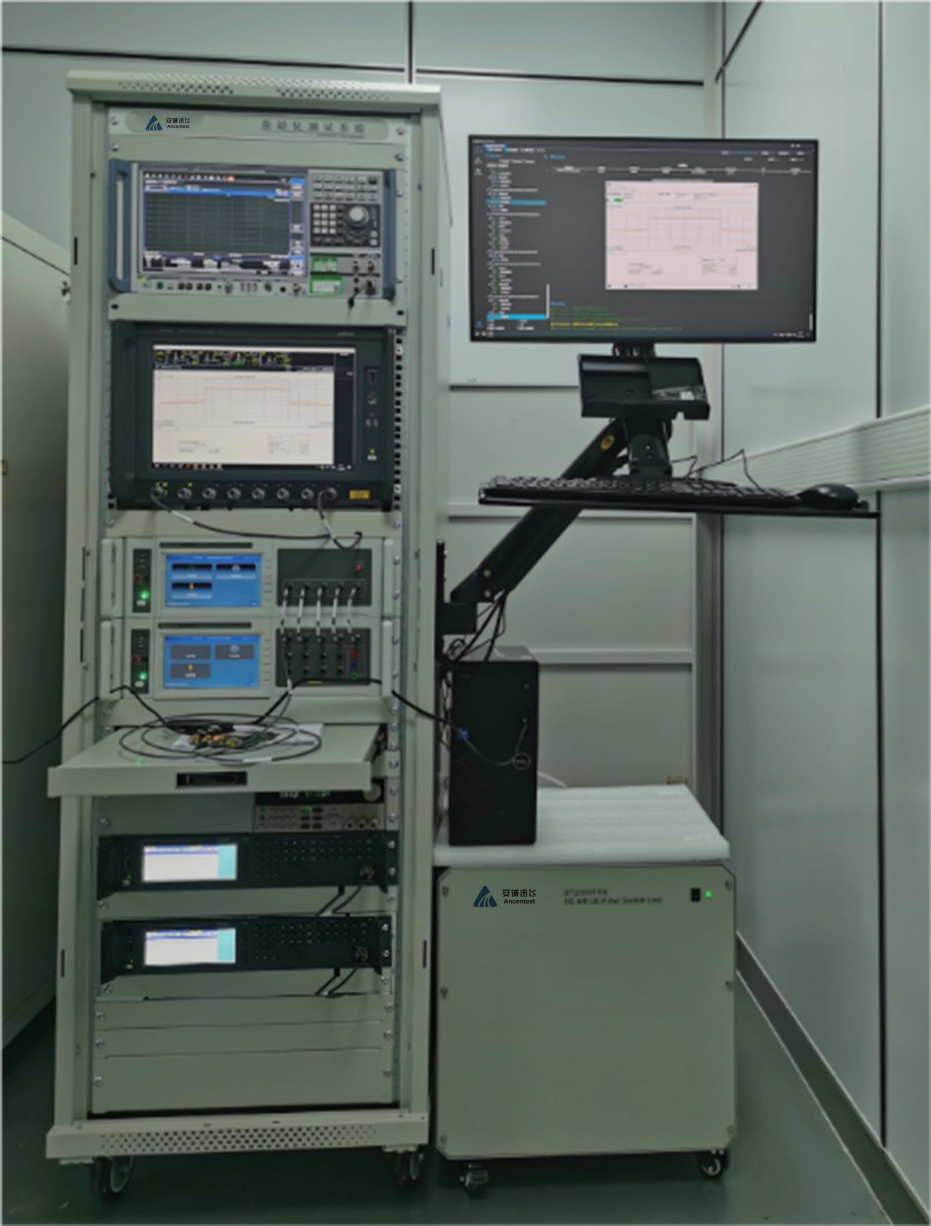

AC2300S 5GNR FR1法规认证测试系统适用于5GNR终端的SRRC/CE/FCC/IC/MIC认证的自动化测试系统。系统完全覆盖3GPP标准(38.521-1/38.521-3)、EN标准(301908-25)、FCC标准(CFR47Part2/22/24/27等)、IC标准、MIC标准的测试需求。测试系统支持:SA/NSA/CA/SUL/UL-MIMO等5GNR模式的测试。支持3GPPRel-17的RedCap(Reduced Capability)测试。测试系统集成主流商业的5GNR综测仪、频谱仪、信号源,如E7515B、SP9500、MT8000A、PSA系列频谱仪、MXG系列信号源等。结合自研的AC2300MCU/SCU/FSU系列控制箱，自动完成5GNR的法规认证测试。
p.3GPPRel-17版本5G RedCap测试功能,最大带宽20MHz,64QAM调制方式。>>主要功能和特点
a.设计循环参数编辑器(自定义循环优先级),如:Band、SCS、Bandwidth、Channel、OFDMA方式等测试参数,平台自动G根据参数级别生成测试序列；
b.通过外部文件配置方式进行杂散分段扫描参数设置，方便参数修改，提升杂散测试效率；
c.具备5GNR测试信道和频段自定义的编辑功能，灵活设置信道和测试带宽等；
d.测试项目细分为最小测试单元,测试单元可根据需求组合成任意测试项;可单独重测某个最小测试单元，提升重测效率；
b.通过外部文件配置方式进行杂散分段扫描参数设置，方便参数修改，提升杂散测试效率；
c.具备5GNR测试信道和频段自定义的编辑功能，灵活设置信道和测试带宽等；
d.测试项目细分为最小测试单元,测试单元可根据需求组合成任意测试项;可单独重测某个最小测试单元，提升重测效率；
e.测试项目图形化配置，单个测试项目测试原理一目了然，参数更改更加灵活和直观；
f.系统测试状态使用不同标识直观显示；
f.系统测试状态使用不同标识直观显示；
g.多种重测条件设置，一键筛选符合要求的测试项等；
h.测试报表不依赖于MicrosoftOfice组件，全自动生成；
i.不同制式终端的多报表合成功能，适应不同报表需求；
j.可根据测试任务配置多个测试线程,并行测试。测试界面,多线程独立控制,互不干扰。公用仪表冲突时，测试系统仪表资源管理模块智能判断和处理，无须人工干预；
k.既可统一指定测试仪表,又可精确到最小测试单元，对其单独指定测试仪表。达到灵活组建测试系统、合理利用设备资源的目的；
k.既可统一指定测试仪表,又可精确到最小测试单元，对其单独指定测试仪表。达到灵活组建测试系统、合理利用设备资源的目的；
l.具备"一键式"的傻瓜化测试模式，也具备"高级"的自定义测试模式，适合各等级的测试人员和多种测试环境；
m.基于C/S架构的第三代DC-TestBase软件平台开发，实现工业类系统的人机分离和无人值守测试工作；
n.受试设备一次连接,通过AT指令进行飞行/在线模式切换,无需手动注册,提升测试效率。AT端口和指令支持自行设置，同时集成在测试方法中；
o.系统硬件平台基于andriod平台的全新开发,支持GPIB/LAN/USB程控、手动触控两种模式;具备可编程的直流偏置(0-26V/3A)输出,可为EUT提供稳定的电源供给;具备交流输出功能,并自动控制其通断;可扩展的滤波组件单元，便于频段扩展；
测试系统软件

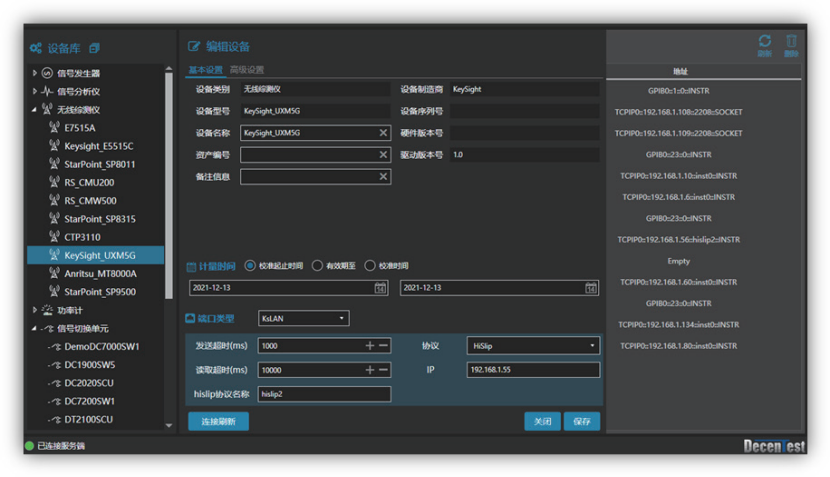

设备管理1

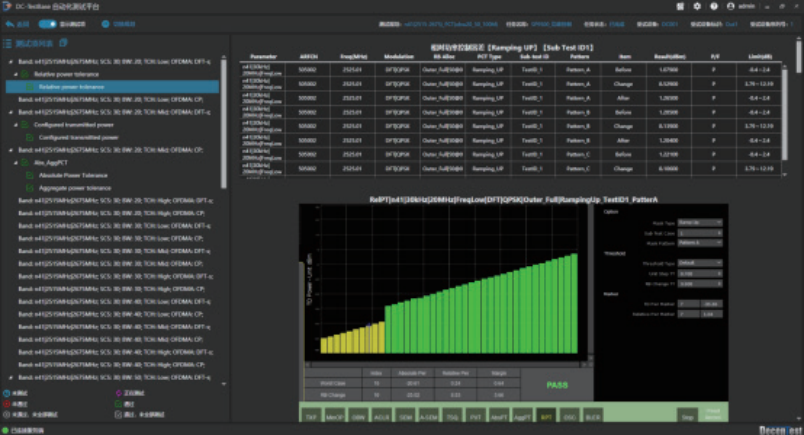

测试界面2
订购信息

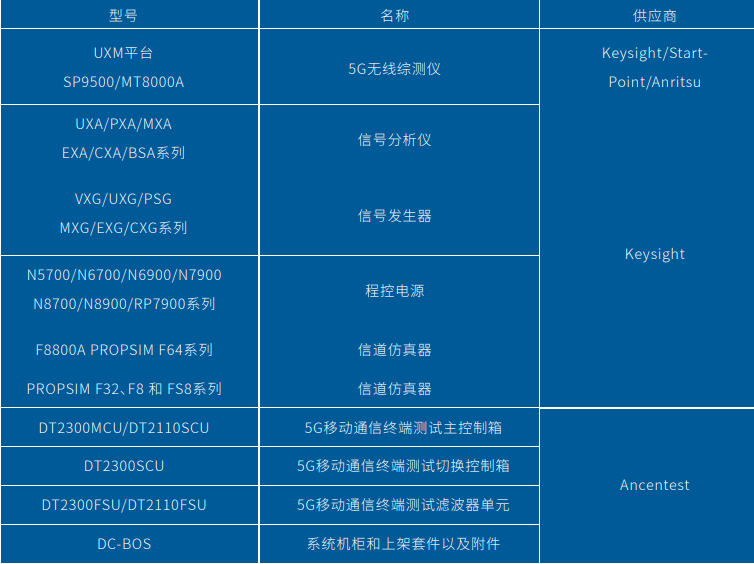

硬件配置

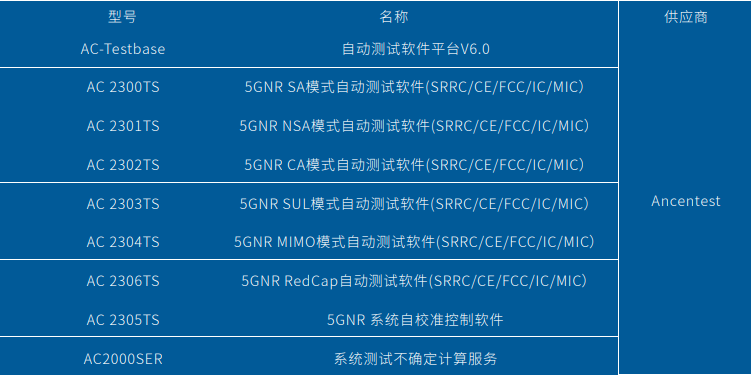

软件配置
