在射频放大器、天线等器件以及整套射频系统的测试工作中，常使用信号源、频谱仪、网络分析仪完成测试。射频信号发生器与分析仪用于发射机、接收机测试;矢量网络分析仪可精准表征射频前端与元器件性能，核心参数包含增益、平坦度、相位噪声、EVM、ACPR等。
01|增益与平坦度GAIN & FLATNESS
功率放大器增益为输出信号幅度与输增益入信号幅度的比值，射频设计中增益单位常用dB，输入、输出功率单位常用dBm。
则：
06|功率放大器POWER AMPLIFIER
09|动态范围DYNAMIC RANGE
11|线性度LINEARITY
理想与真实信号在时域和频域的对比
相位噪声在时域表现为相位的抖动, 而在频域表现为载波的噪声边带
随着 RF-CMOS、GaN、SiGe 高速半导体技术迭代，毫米波、微波应用频率不断提升。汽车雷达、UWB通信、无线局域网、航空航天国防等场景对指标愈发严苛，信号源相位噪声的表征工作也愈发重要。
01|增益与平坦度GAIN & FLATNESS
功率放大器增益为输出信号幅度与输增益入信号幅度的比值，射频设计中增益单位常用dB，输入、输出功率单位常用dBm。
理想功率放大器(PA)在工作频段内增益恒定;实际工况下，带内不同频率对应的PA增益存在差异。增益平坦度用带内最大增益和最小增益的差值表征。
04|误差矢量幅度EVM
02|频率范围FREQUENCY RANGE
频率范围是频谱仪可测量的最大、最小频率区间，由仪器本振范围决定。可借助本振谐波、外混频的方式拓展频谱分析仪的分析频率范围。
03|邻信道功率比ACPR
03|邻信道功率比ACPR
邻信道功率比(Adjacent ChannelACPRPower Ratio，ACPR)是评估功率放大器线性度的关键指标，反映主信道功率泄露到邻信道的多少。ACPR数值越低，代表对邻信道功率泄露的抑制效果越好。
误差矢量幅度(EVM)是通信系统带内失真评估的行业标准指标。误差矢量是同一时刻理想参考信号与实测信号的矢量差值。
器件非理想特性会造成收发信号失真，需要依靠EVM完成调制信号质量量化，802.11ac、5GNR等通信标准均规定了EVM 最低可接受指标。
提示功率放大器非线性性能主要依靠EVM、ACPR量化:EVM 用于评估带内失真，ACPR用于评估带外特性。
05|S参数SCATTERING PARAMETERS
S参数用于表征被测件(DUT)性能，不受开路、短路条件约束，规避阻抗不连续带来的电压、电流波散射问题。

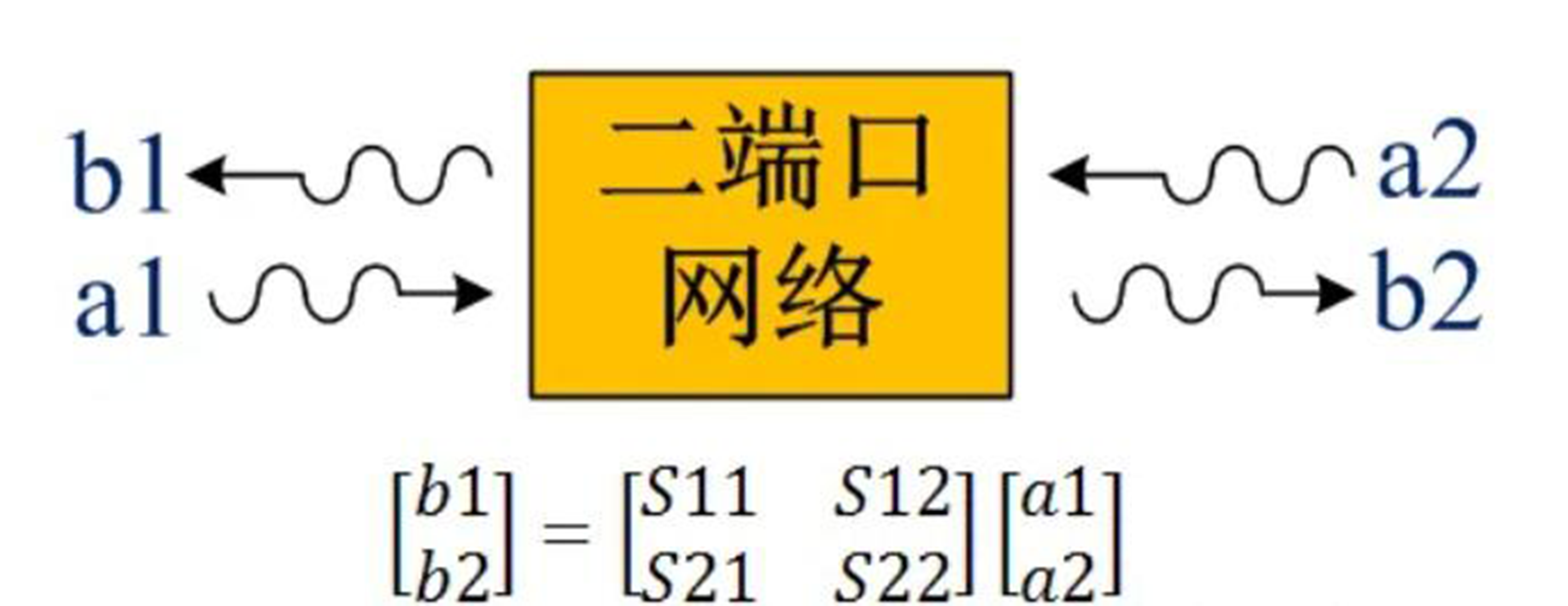

把功放视作二端口网络，只关注输入、输出端口，不关注内部结构，就可以用S参数描述端口特性。
两端口S参数:a1、b1分别为1端口入射波、反射波电压;a2、b2分别为2端口入射波、反射波电压。
则：
06|功率放大器POWER AMPLIFIER
PA功率放大器(Power Amplifier，PA)位于发射链路末级，为天线提供射频输出功率，直接决定发射机传输质量与设备电池寿命，是无线通信射频链路性能的核心器件。

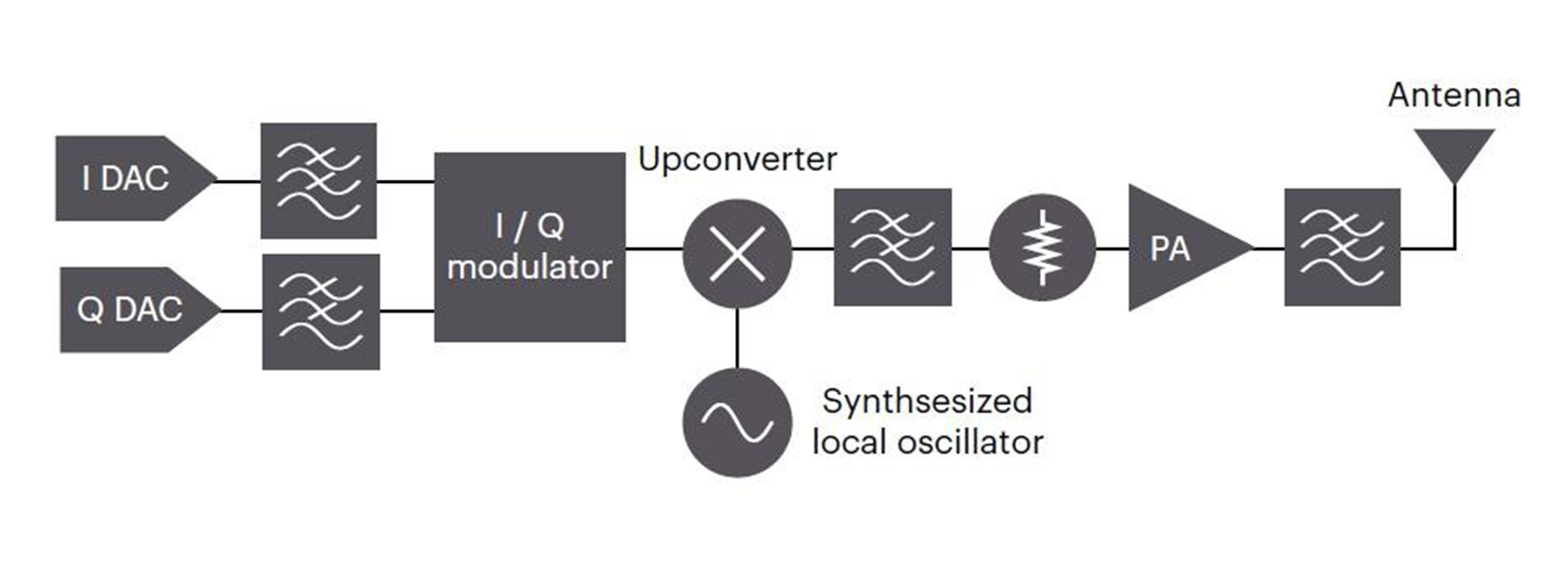

图1 典型通信射频传输链路
图1 典型通信射频传输链路
07|接收机灵敏度Rx SENSITIVITY
接收机灵敏度指:在误码指标不超限的前提下，接收机能够识别的最低信号强度。
早期多用BER(比特误码率)、PER(分组误码率)衡量;LTE系统改用吞吐量(Throughput)定义灵敏度。
灵敏度可以用功率或者场强表达。当接收功率≥接收机灵敏度，接收机可正常解析信号信息;接收功率低于灵敏度，接收信息质量就达不到标准要求。
08|信噪比SNR
信噪比 SNR，为系统信号功率与背景SNR噪声功率的比值，单位dB。分贝模式下，信噪比=信号强度- 噪声强度。
09|动态范围DYNAMIC RANGE

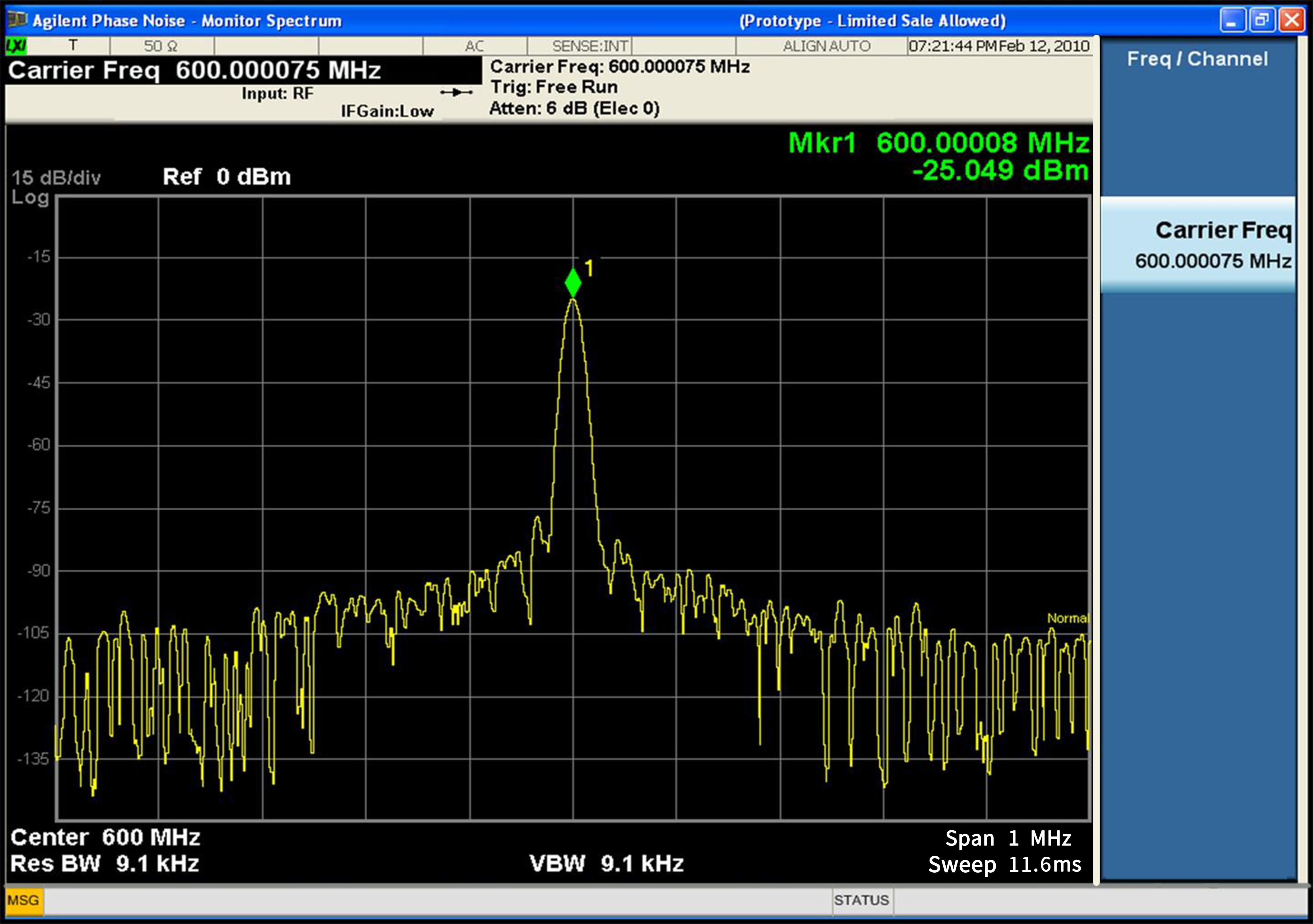

动态范围是频谱仪重要设置参数，代表仪器输入端可同时测量的最大信号与最小信号的比值，单位dB，小信号测量需满足给定不确定度。
区别于SNR:动态范围代表最大无失真信号和最小可分辨信号的差值。最小可识别信号一般为本底噪声，谐波、杂散等也会对其造成影响，动态范围的选取需要结合实际应用场景。
10三阶交调IP3 / TOI

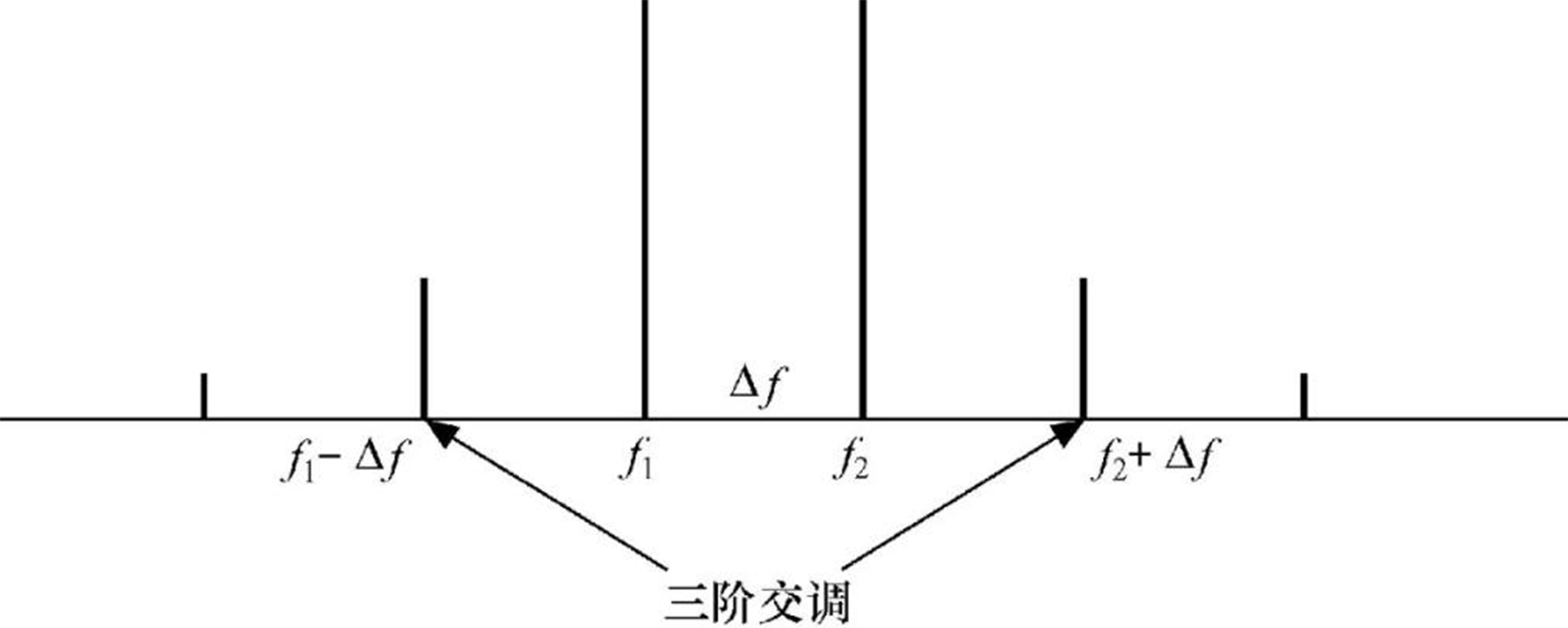

三阶交调截取点 IP3(Third-orderIP3Intercept Point)，是射频多载波系统衡量器件线性度、失真的重要指标。
交调产物包含三阶、五阶、七阶等分量，其中三阶交调分量幅度最大。三阶交调用来表征射频器件非线性，单位dBc，用交调产物与主输出信号的比值表示。
11|线性度LINEARITY
线性度表征测试设备处理信号时的非线性特性，直接影响输出信号保真度。
12|相位噪声PHASE NOISE
理想振荡器输出信号在频域表现为相位噪声单根谱线，全部功率集中在单一频点。实际CW信号会存在频率、幅度抖动。
相位噪声定义:时域上的不稳定性(抖动)，造成相位发生短期随机波动，该现象在频域上的表现即为相位噪声。
注意：相位噪声区别于杂散、确定性波动;"短期"用于和ppm量级的长期频率稳定度做区分。
时域中相位噪声体现为振荡器相位抖动;频域体现为载波两侧的噪声边带，噪声边带会淹没靠近载波的小信号。

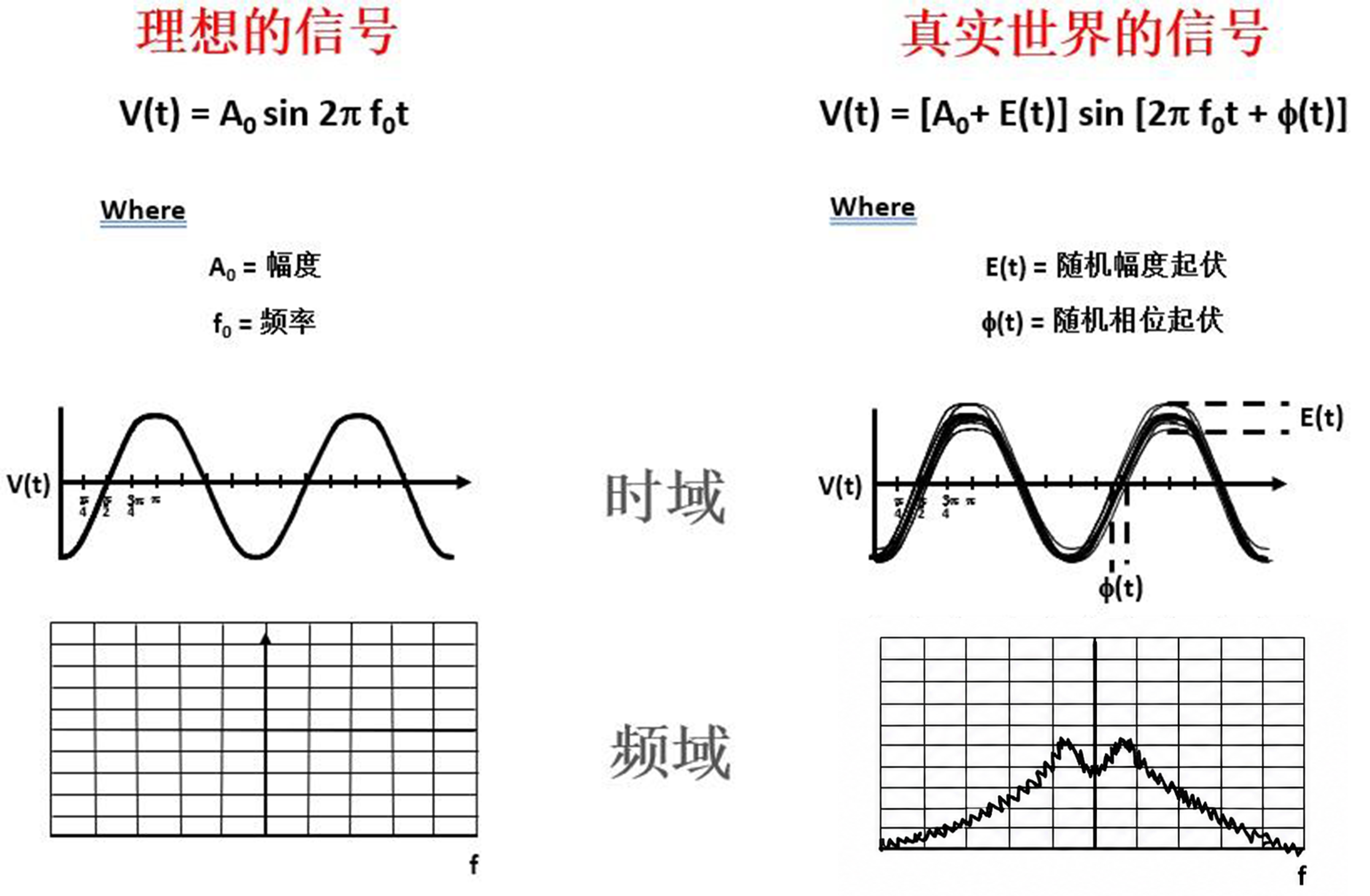

理想与真实信号在时域和频域的对比

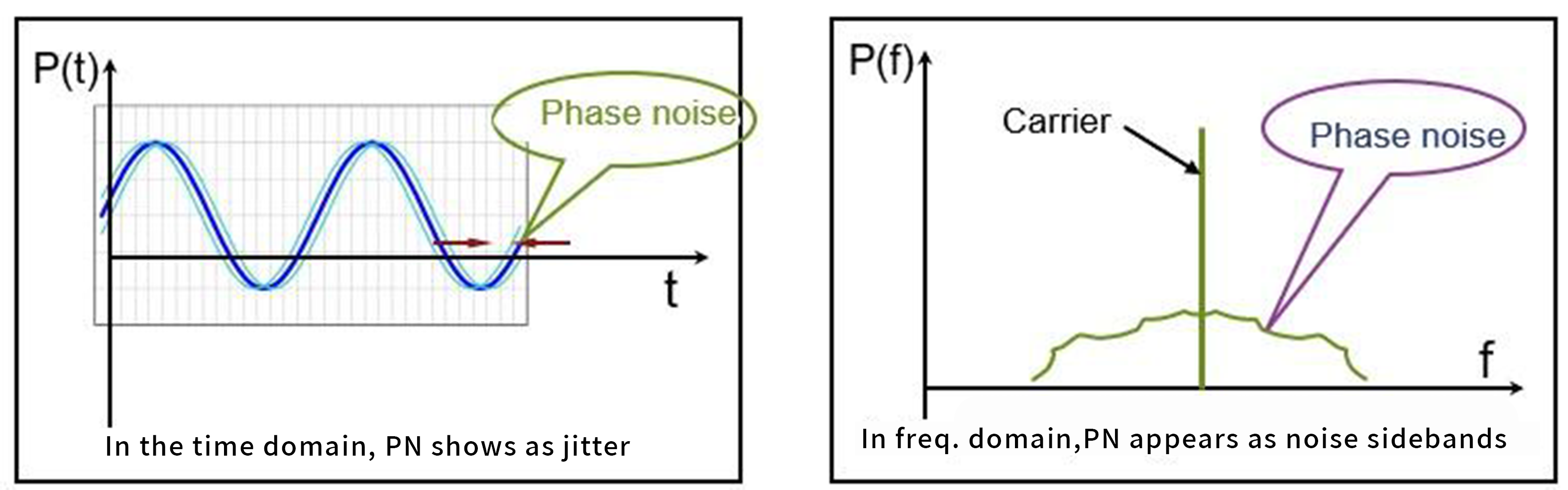

相位噪声在时域表现为相位的抖动, 而在频域表现为载波的噪声边带
随着 RF-CMOS、GaN、SiGe 高速半导体技术迭代，毫米波、微波应用频率不断提升。汽车雷达、UWB通信、无线局域网、航空航天国防等场景对指标愈发严苛，信号源相位噪声的表征工作也愈发重要。
