示波器探头选不对,测量全白费!6 个高频错误千万别踩

发布时间: 2026-04-24 09:09:07 浏览数:
示波器探头的选择

示波器是电子测量的核心工具,但探头的重要性却常被工程师低估 —— 没有适配的探头,再高端的示波器也无法输出准确结果。市场上探头品类繁多,从无源到有源、带宽覆盖直流至 30GHz,选品稍有不慎就会遗漏信号细节、引入干扰,甚至影响被测器件(DUT)的正常工作。

本篇总结了工程师选择示波器探头时最易犯的 6 个错误,掌握这些避坑要点,才能让测量结果更精准,避免做无用功。

错误 1:忽视探头关键技术指标

带宽是最受关注的指标,但并非越大越好。高带宽会伴随噪声增加、成本上升、末端电容变化等问题,盲目选高带宽探头,反而会引入额外干扰。

除了带宽,还需重点关注动态范围、输入阻抗、末端电容、ESD 灵敏度等核心指标,同时结合测量场景考量探头大小、耐久性、附件适配性,综合判断是否匹配自身需求,而非只盯着参数列表里的数字。

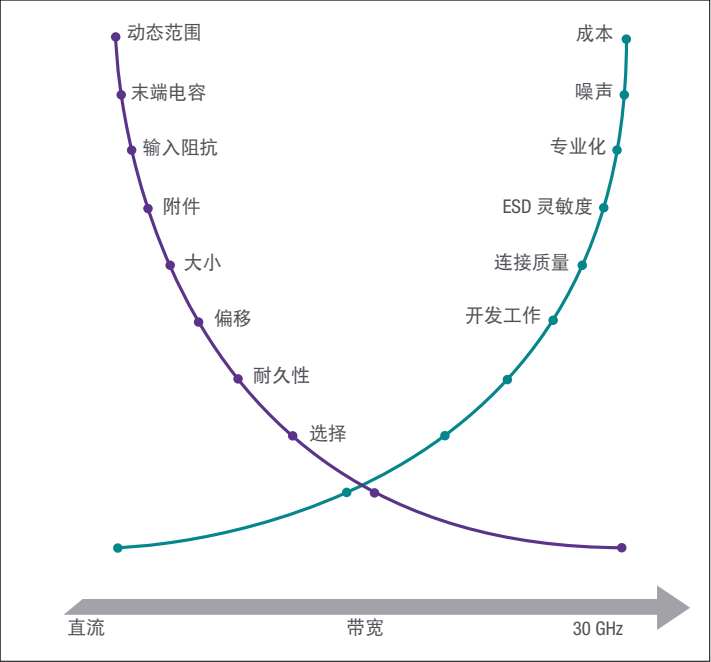

图1.不断提高的带宽如何影响其他关键技术指标。

错误 2:探头带宽选择不当

探头带宽的核心是3dB 点(输出相对于标称响应减少 3dB 时的频率),带宽不足会丢失信号细节,带宽过高则会引入不必要的噪声。

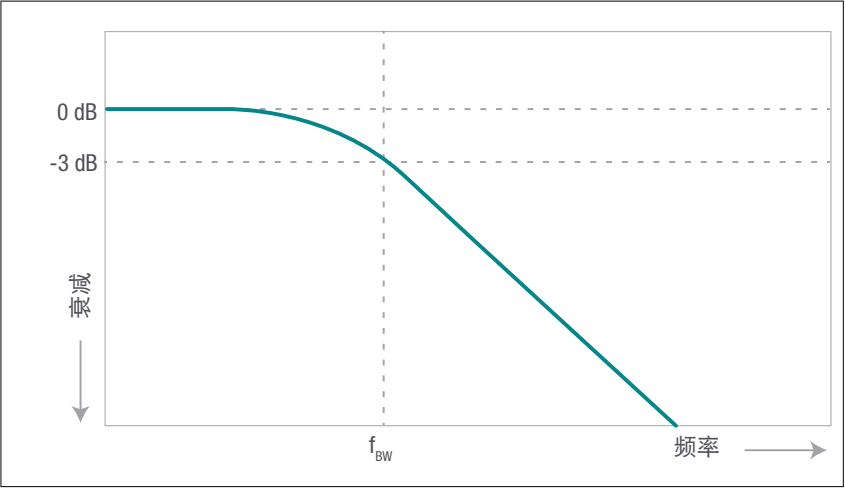

图2. 3dB点的显示结果。

选对带宽的核心计算方法:

先算信号带宽:10%~90% 阈值下,BW=0.35 / 上升时间;20%~80% 阈值下,BW=0.22 / 上升时间。

再定探头带宽:模拟应用选信号最高正弦波频率的 3 倍,数字应用选最高时钟速率的 5 倍。举个例子:100MHz 时钟信号,用 100MHz 探头测量只能看到失真的正弦波,换 500MHz 探头才能捕捉足够谐波,还原真实信号。

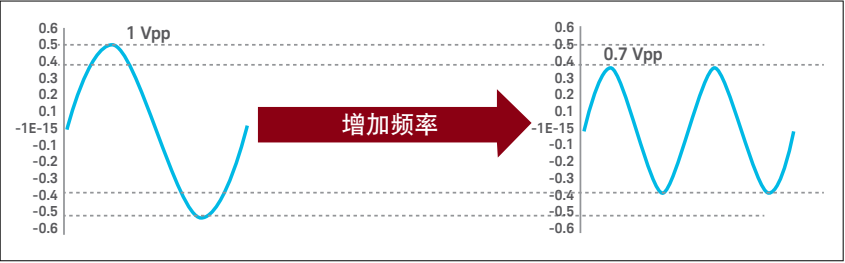

图3.随着频率增加出现3dB点的示例。

错误 3:忽略探头负载效应

探头连接后会成为电路的一部分,其电阻、电容、电感带来的负载效应,会直接改变屏幕显示的信号,严重时还会影响被测器件的工作状态。

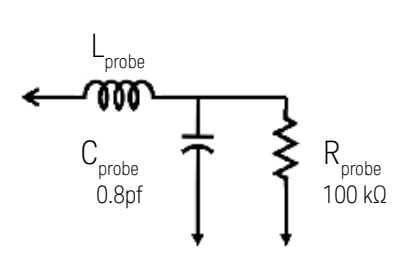

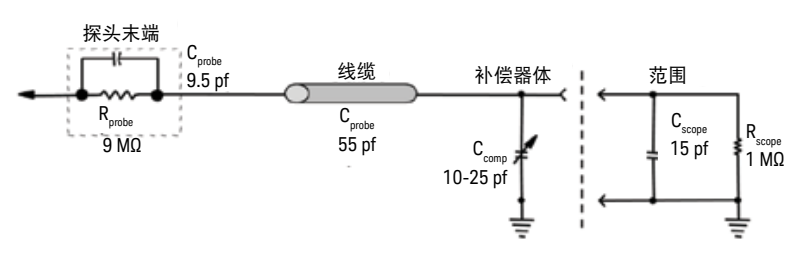

图4.探头基本原理图。

无源探头的负载效应受频率影响显著:直流段输入阻抗约 100kΩ,高频段电容阻抗随频率升高而降低,会让探头更易接地,大幅削弱阻抗。而负载效应无法完全消除,只能通过选品和操作尽量减小。

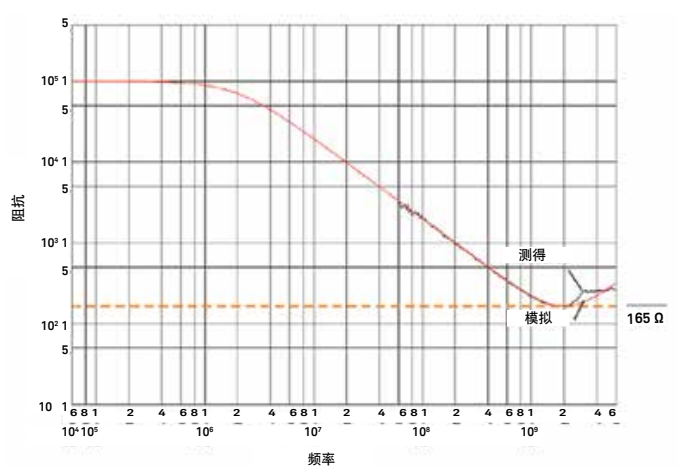

图5.电容的阻抗与频率成反比。

错误 4:混淆有源 / 无源探头选型

很多工程师会对比无源探头 10MΩ 和有源探头 1MΩ 的电阻,误以为无源探头负载效应更低,这是典型误区 ——高频下,电容对负载效应的影响远大于电阻。

有源 VS 无源探头核心差异:

无源探头:10MΩ 电阻 + 9.5pf 电容,低频段阻抗占优,但 70MHz 时阻抗仅 150Ω,测量 300MHz 信号时,上升时间会从真实的 1.1ns 偏差至 1.5ns。
有源探头:1MΩ 电阻 + 1pf 电容,高频段阻抗远高于无源(70MHz 时达 2.5kΩ),负载效应极小,测量上升时间几乎与真实信号无偏差。简单来说,低频简易测量选无源(性价比高),高频高精度测量选有源(精度高,成本更高),需根据测量频率范围的负载效应要求判断。


图6.有源探头和无源探头对比。

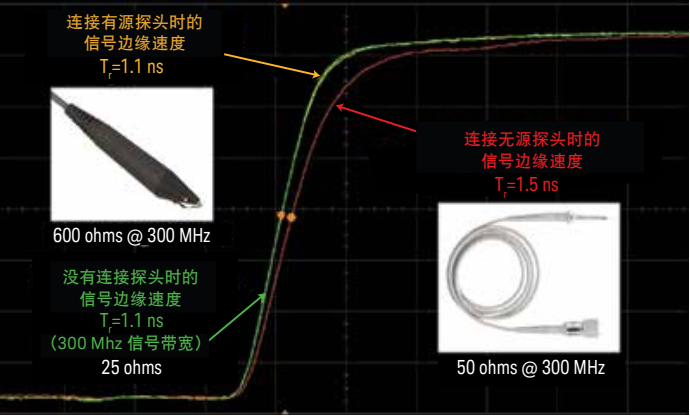

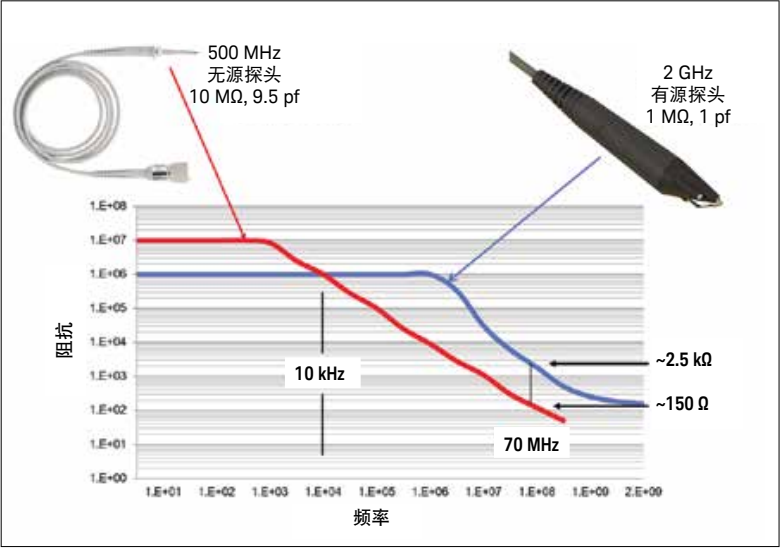

图7.无源探头和有源探头负载效应对上升时间的影响对比。

错误 5:忽视连接带宽和负载效应

选对了探头,却容易忽略探头与被测器件的连接环节—— 探头附件(引线、夹具、适配器)会成为测量系统的 “带宽瓶颈”,同时引入额外负载效应。

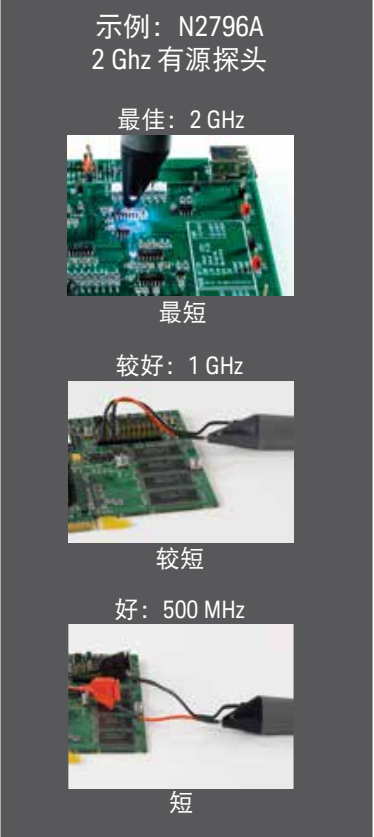

以 2GHz 有源探头为例:接双引线适配器 + 夹具,带宽仅剩 500MHz;去掉夹具仅留引线,带宽提升至 1GHz;完全移除附件,才能达到 2GHz 最佳带宽。

核心原则:连接越短,带宽越高、负载效应越小。若需用附件,可通过「双探头法」测试负载效应:同一测点分别接 1 个和 2 个探头,对比迹线差异,即可估算单探头的负载影响。

图8(左).不同的连接和带宽效应。

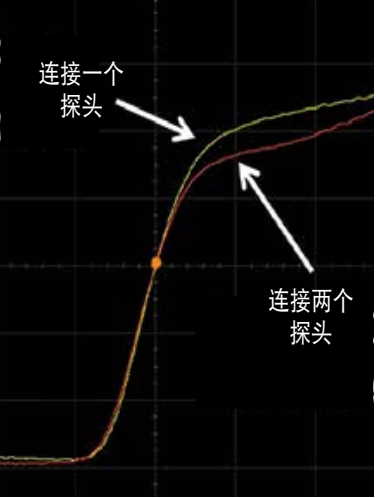

图9(右).双探头法演示。


图10.探头和示波器连接原理图。



核心总结

示波器探头的选择绝非 “看标配、选高价、挑高带宽” 这么简单,核心是让探头的各项指标匹配测量场景的真实需求:

综合考量关键指标,不单一追求带宽;
按公式精准计算,选适配的探头带宽;
重视负载效应,高频优先选低电容的有源探头;
尽量缩短探头连接环节,减少附件带来的瓶颈;
根据信号电压大小,选择合适的衰减比。

探头是示波器与被测信号之间的 “桥梁”,选对探头,才能让测量结果真实反映器件状态,避免因选品错误导致的无效测试。千万不要低估探头的作用,选品的精准度,直接决定了测量的可信度。
