• 一台或多台 Otii Ace Pro (升级版硬件）

• Otii 电池工具箱（软件许可）

• 一节或多节待测电池

连接设置

• 如使用多台 Otii Ace 设备，请对每台设备重复执行步骤 2–5。多台Ace设备可同时并联使用，以同时测试多节电池。



• 连接Ace 到电脑的USB接口。如需额外供电，可使用外部电源适配器。

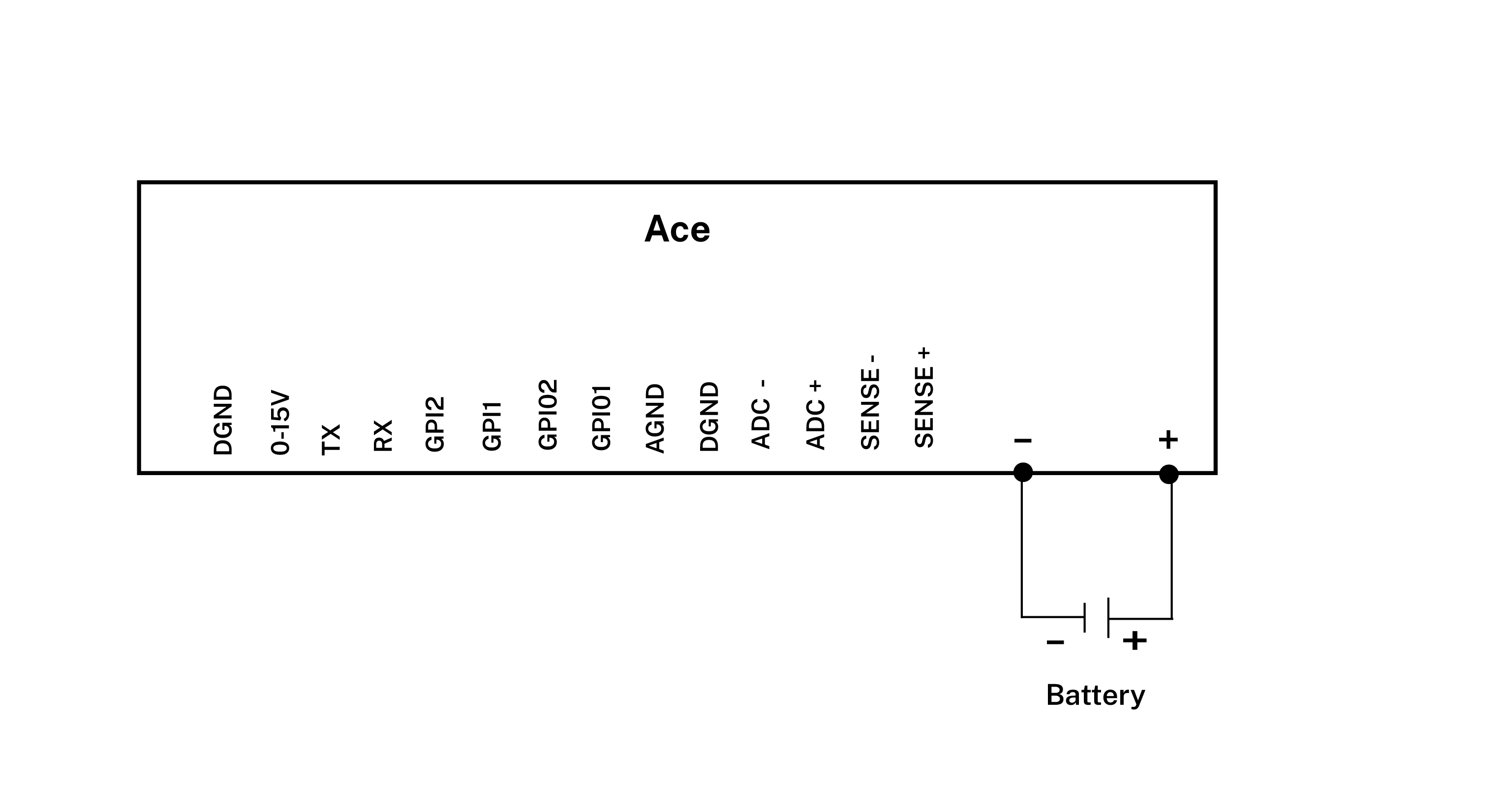

• 将Ace设备的香蕉插头“+”端连接到电池正极“+”。



• 将Ace设备的香蕉插头“-”端连接到电池负极“-”。



（可选）如需进行4线制测量，请将电池正极连接到 ”SENSE+” 引脚，电池的负极连接到 ”SENSE- “引脚。同时，将Ace上AGND连接到 ”SENSE- “引脚 或者电池负极端子。


​测试步骤


• 如使用多台 Ace 设备，请对每台设备重复执行步骤 2–4。

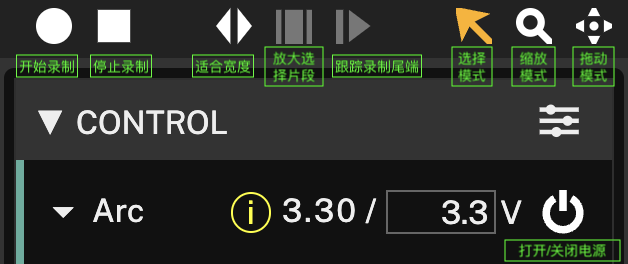

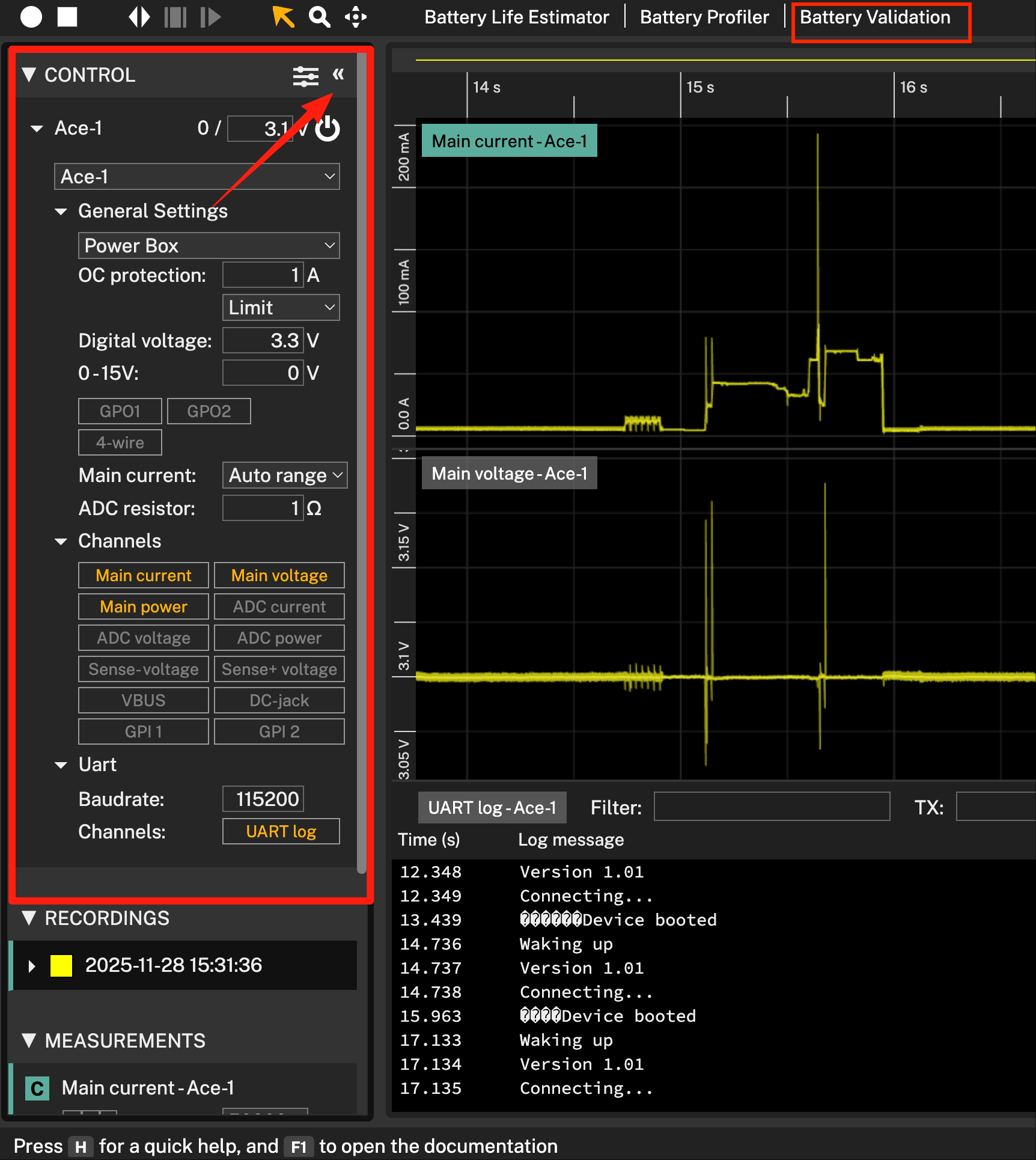

• 在侧边栏的Control（控制）区域中，点击 Add（添加）以添加 Ace 设备。右键单击可重命名设备。
• 在 Channels（通道） 区域中，启用主电流、主电压和主功率通道。启用后的通道数据将以曲线形式记录和显示。
• 设置采样率。在电池验证场景中，由于电池的动态响应速度相对较慢，通常设置 1000 samples/s（1 kHz） 的采样率即可满足测试需求。
• 如过想要设置高采样率并录制，意味着录制的同时会产生大量数据，用户应提前确保计算机存储空间充足，以免中断验证流程。
• 点击界面顶部的Battery Validation (电池验证)选项卡。

根据具体的应用场景，可添加更多步骤：Charging（充电）、Discharge（放电） 和/或 Sleep（休眠）。

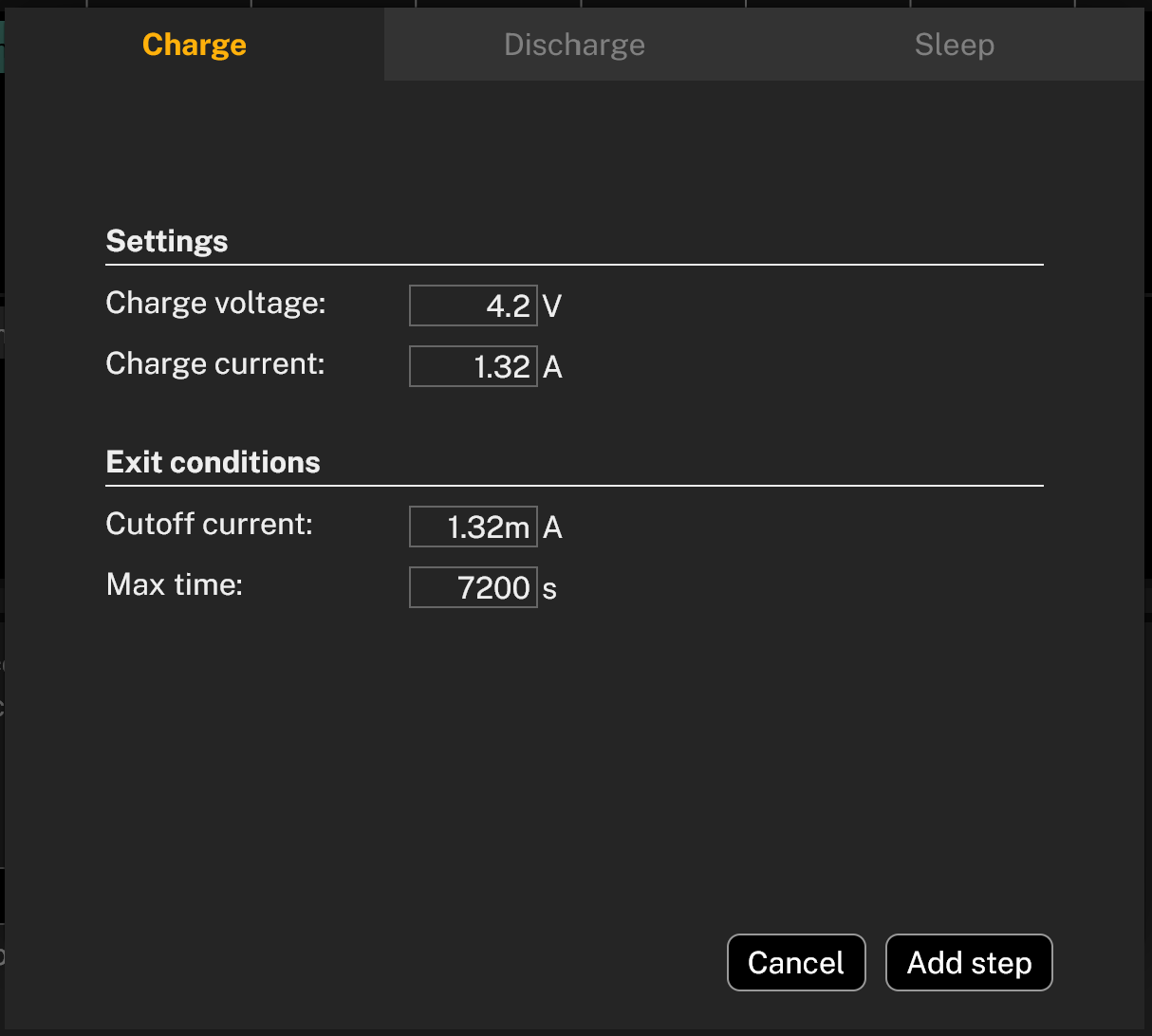

添加“充电”步骤


• 点击Add Step（添加步骤）
• 选择Charge（充电）选项卡
• 设置Charge voltage （充电电压）。注意，要填写小于等于电池数据手册的最大充电电压。
• 设置Charge current （充电电流）。注意，要填写小于等于电池数据手册的最大充电电流。
• 设置Cutoff current (截止电流) 数值，该数值同样可在电池数据手册中找到。当充电电流下降至该数值以下时，充电步骤将自动结束。
• 设置Max time （最长时间）。若未触发其他退出条件，充电步骤将在达到该时间限制时结束。
• 充电会在CC-CV（恒流-恒压）模式下进行。这意味着在充电过程初始，充电电流会按照该恒流（CC）模式进行，直至电压达到充电电压的数值，然后测试会转换成恒定电压（CV）模式。
• 同时充电电流下降，直至电流降至Cutoff current (截止电流)数值，或者达到Max time （最长时间）。
• 点击Add step （添加步骤）以确认并添加该充电步骤。

添加“放电”步骤-单步放电（One- Step）

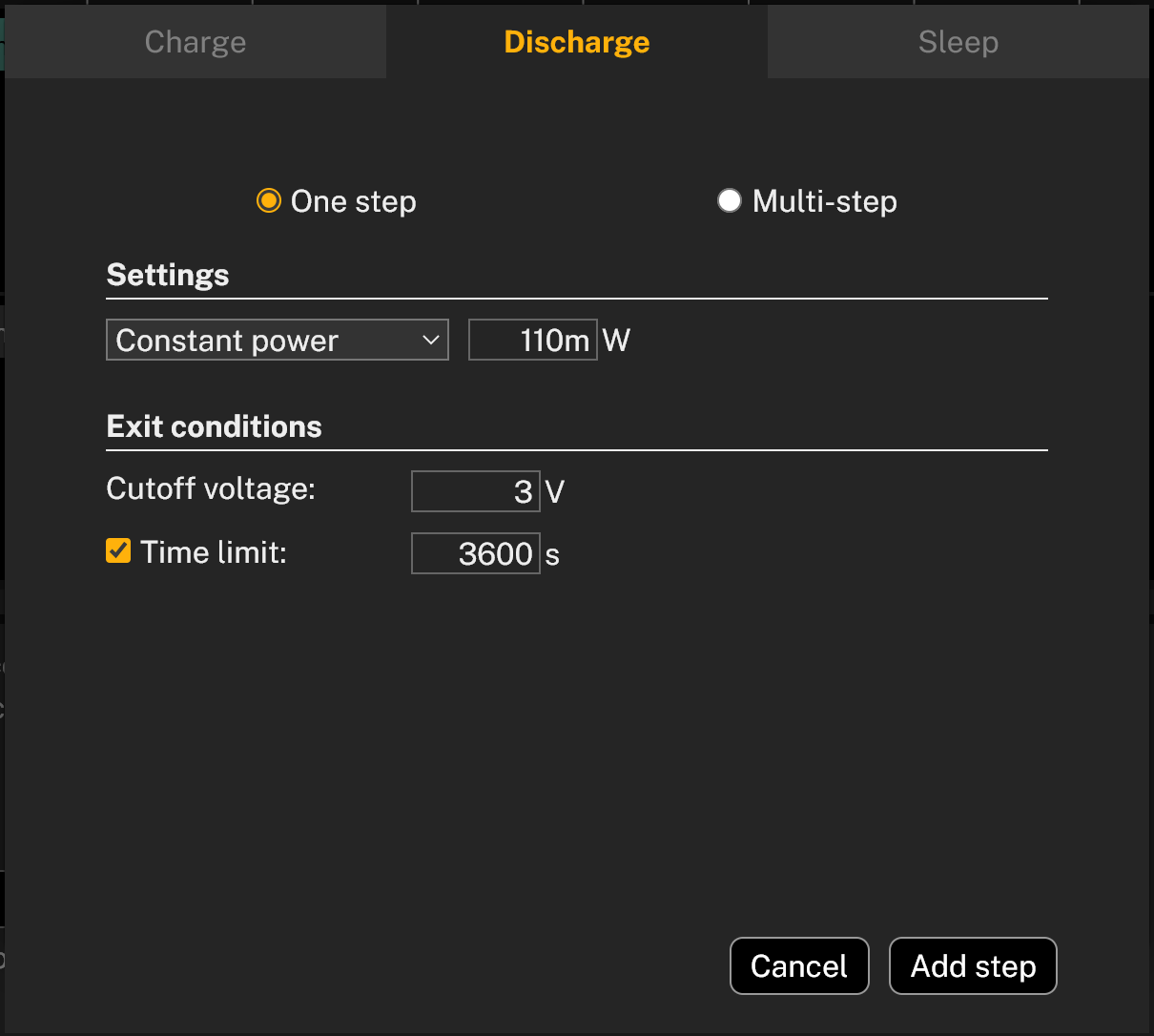

• 点击 Add Step（添加步骤）。
• 选择 Discharge（放电） 选项卡。
• 选择 One step（单步）。
• 选择放电模式，可选 Constant current（恒流）、Constant power（恒功率） 或 Constant resistance（恒电阻）。
• 根据所选模式，设置放电所采用的电流、电功率或电阻参数。
• 设置 Cutoff voltage（截止电压），当电池电压下降至该值时，放电步骤将终止。
• （可选）设置 Time limit（时间限制）。若未触发其他退出条件，放电步骤将在达到该时间后结束。
• 点击 Add Step（添加步骤） 以确认并添加该放电步骤。

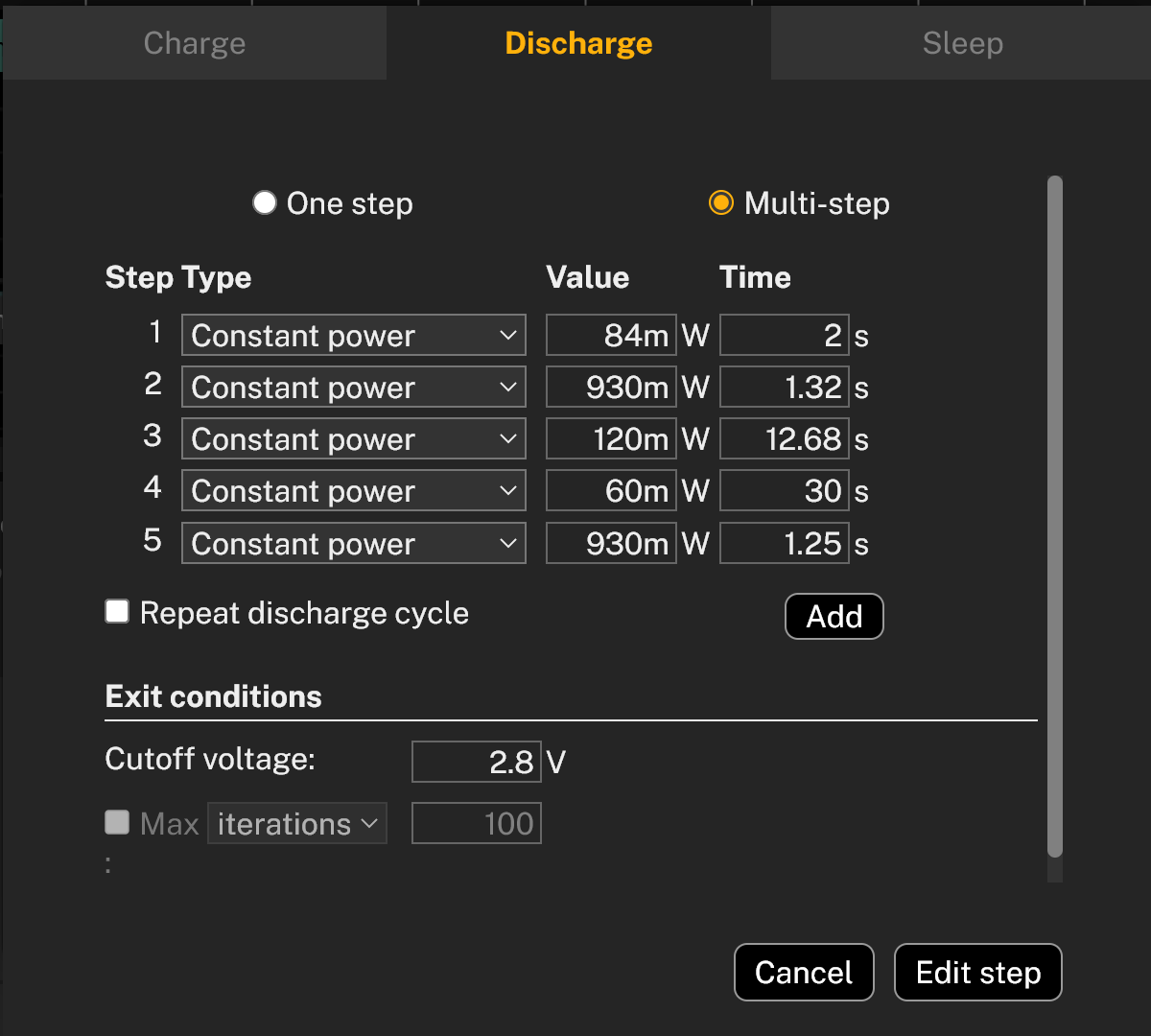

• 点击 Add Step（添加步骤）。
• 选择 Discharge（放电） 选项卡。
• 选择 Multi-step（多步）。
• 对于每一个子步骤，选择放电模式：Constant current（恒流）、Constant power（恒功率） 或 Constant resistance（恒电阻）。
• 根据所选模式，设置对应的放电电流、功率或电阻参数。
• 设置该子步骤的持续时间。最短可设置为 1 ms。
• 点击 Add（添加） 以新增下一个子步骤，并重复步骤 4–6。
• （可选）选择这些子步骤是 循环重复执行，还是 仅执行一次。
• 设置 Cutoff voltage（截止电压）。当电池电压达到该值时，整个放电步骤（包括所有子步骤）将被终止。
• （可选）若启用 Repeat discharge cycle（重复放电循环），可设置额外的退出条件。此时，除截止电压外，还可选择以下条件之一作为第二退出条件：a循环迭代次数；b最大执行时间
• 点击 Add Step（添加步骤） 以确认并添加该多步放电步骤。

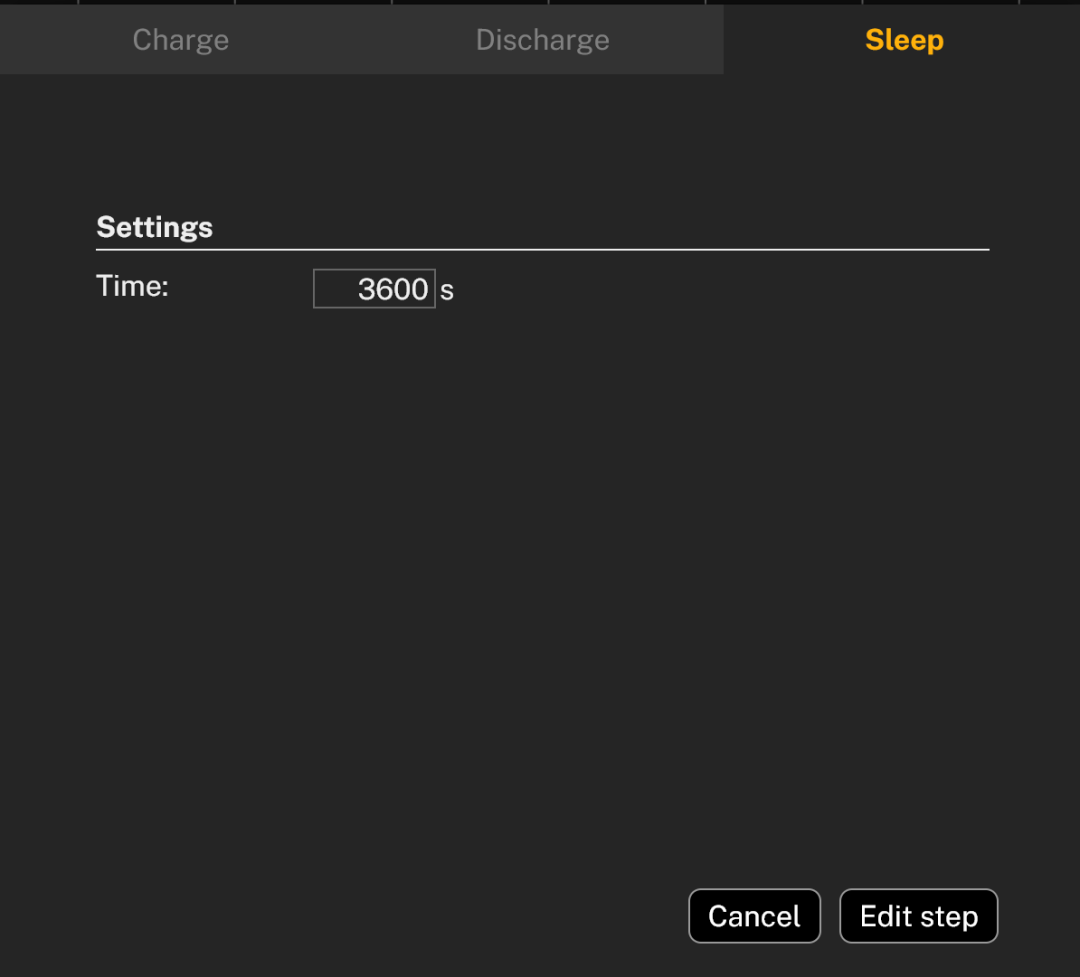

• 点击 Add Step（添加步骤）。
• 选择 Sleep（休眠） 选项卡。
• 设置休眠步骤的持续时间。在该状态下，Otii Ace Pro 内部继电器保持闭合，但不会有电流流过。该步骤通常用于电池在放电或充电后的恢复阶段。
• 点击 Add Step（添加步骤）。

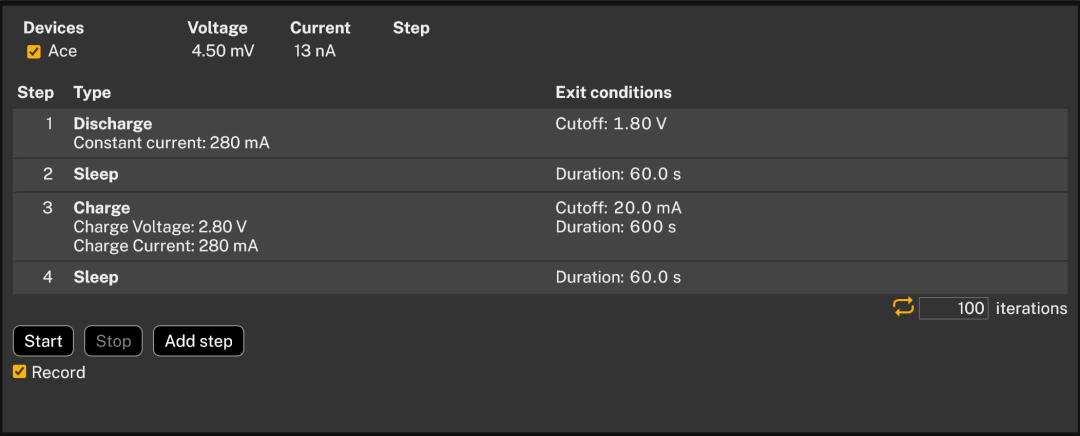

例如，在对可充电电池进行循环寿命测试时，可点击 Repeat（重复） 图标，并设置所需的循环次数。
