是德科技全新HD3示波器
发布时间: 2025-05-23 13:45:05 浏览数:

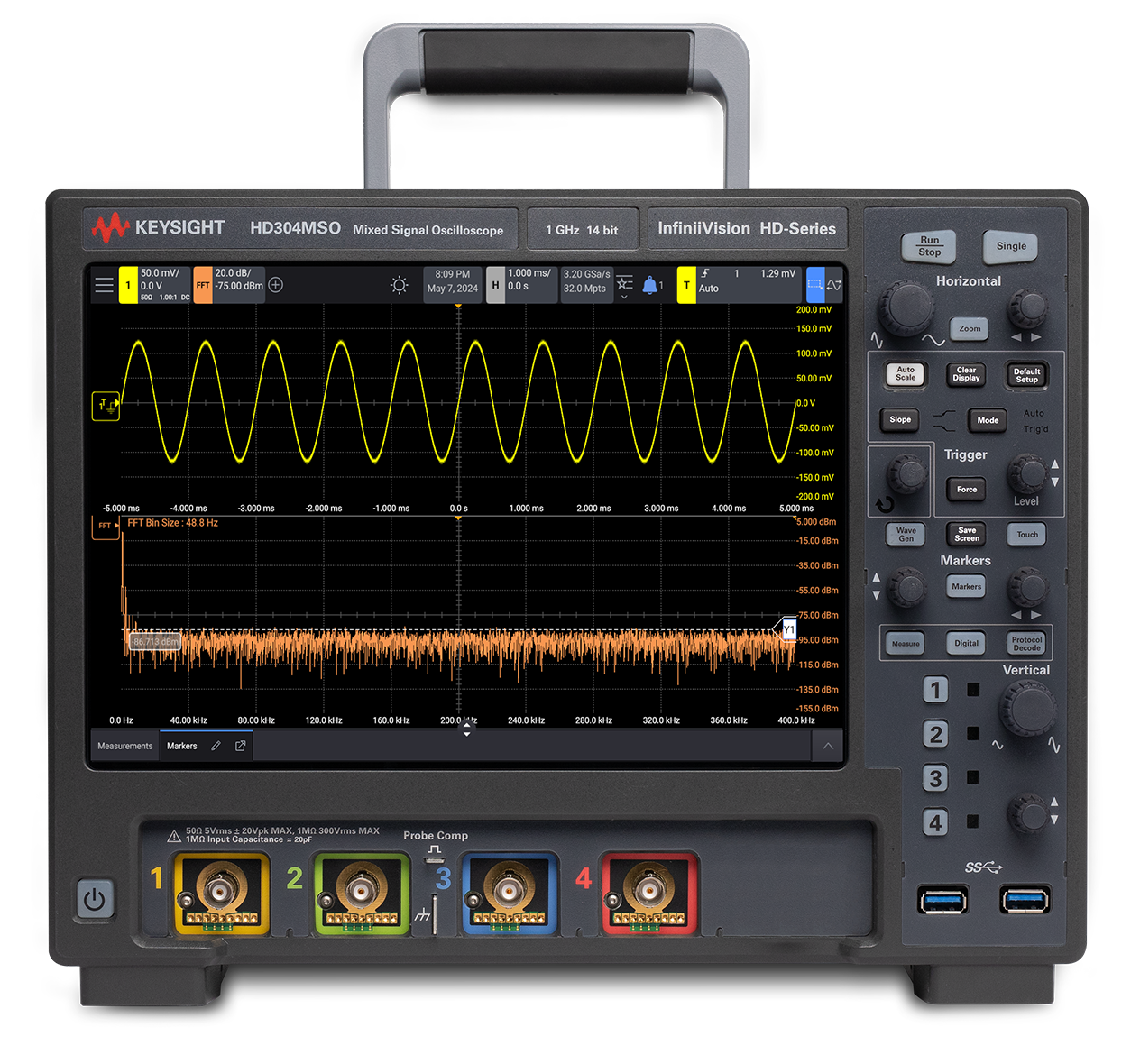

是德科技全新HD3示波器：用"显微镜级"精度重新定义信号捕捉
还在为微弱信号抓不到、噪声干扰看不清发愁？
Keysight HD3系列示波器带着"黑科技"来了！
一、优越性能
- 14位ADC实现4倍垂直分辨率
- 噪声低至竞品1/10
- 单通道100Mpts深存储
二、三大核心突破，让隐藏信号无所遁形
1.精准捕捉，细节无遗
- 14位ADC+16位高精度模式：

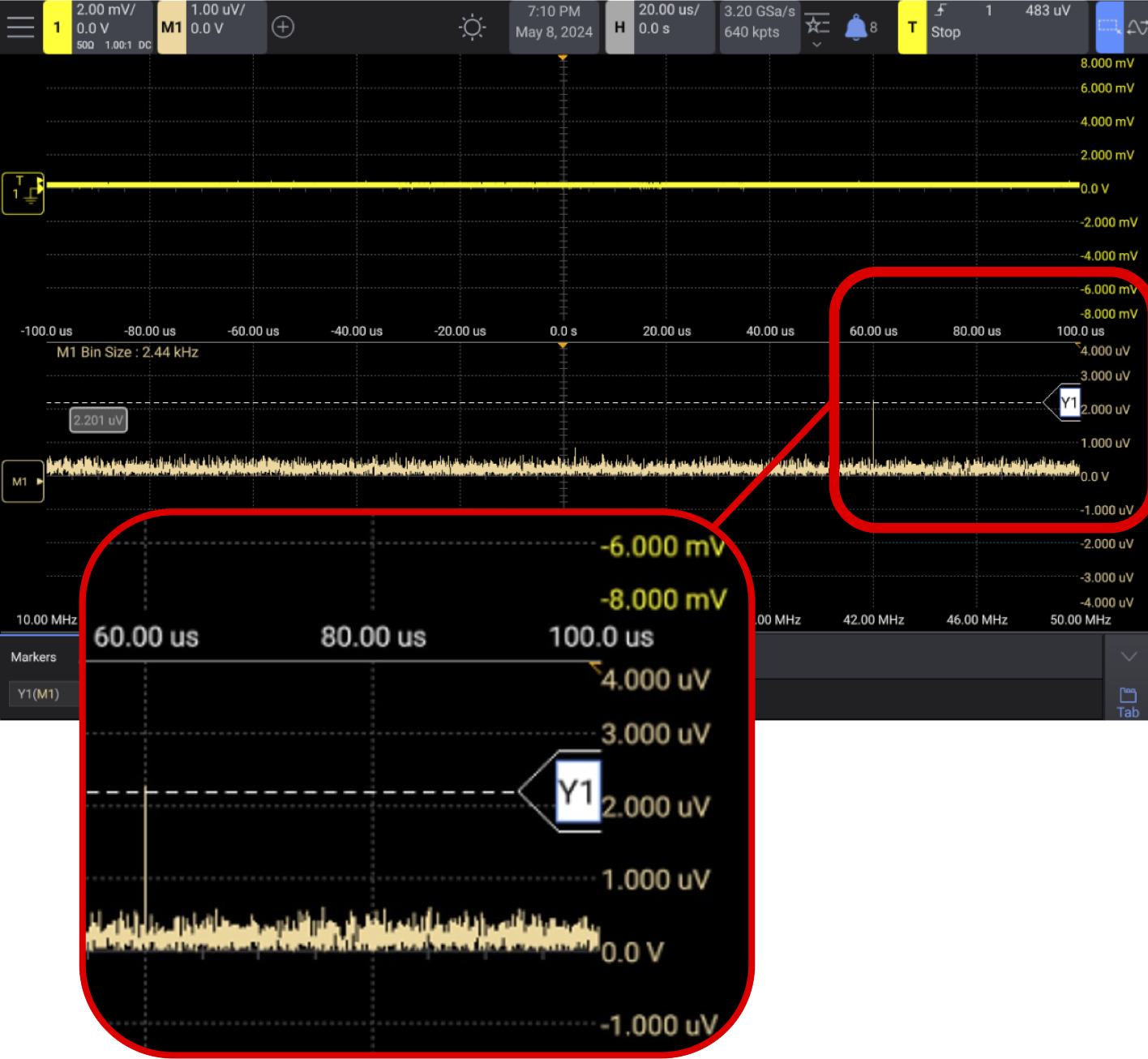

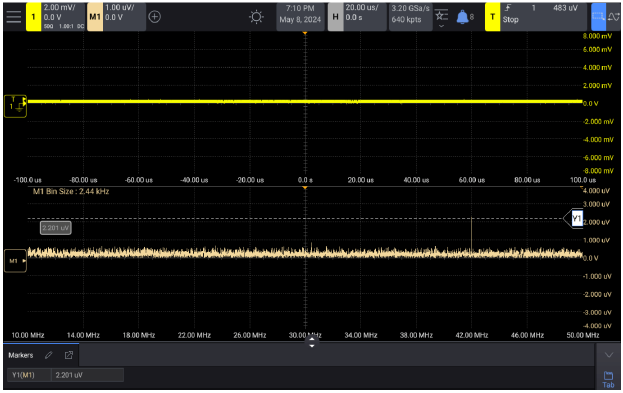

频域分析功能可以捕捉一个2µV的正弦波，能非常清晰和稳定地捕获到信号
- 500μV/div缩放能力：1GHz全带宽下仍可精准测量微小信号
- 双噪声优化：
50Ω输入噪声低至13μVrms（20MHz带宽）
1MΩ输入噪声仅21μVrms（同条件下）
2. 定制硬件，性能飞跃
（1）MegaZoom 5定制芯片
1MΩ输入噪声仅21μVrms（同条件下）
2. 定制硬件，性能飞跃
（1）MegaZoom 5定制芯片
- 硬件级串行解码
- 区域触发/模板测试零延迟
- 四通道全开仍保持3.2GSa/s采样率
（2）独立存储架构
- 四通道同时工作时，每个通道独享100Mpts存储深度
（3）探头生态全覆盖
- 从500MHz无源探头到1.8GHz差分探头，支持300Vrms~1400V高压测试
2. 智能软件，效率升级

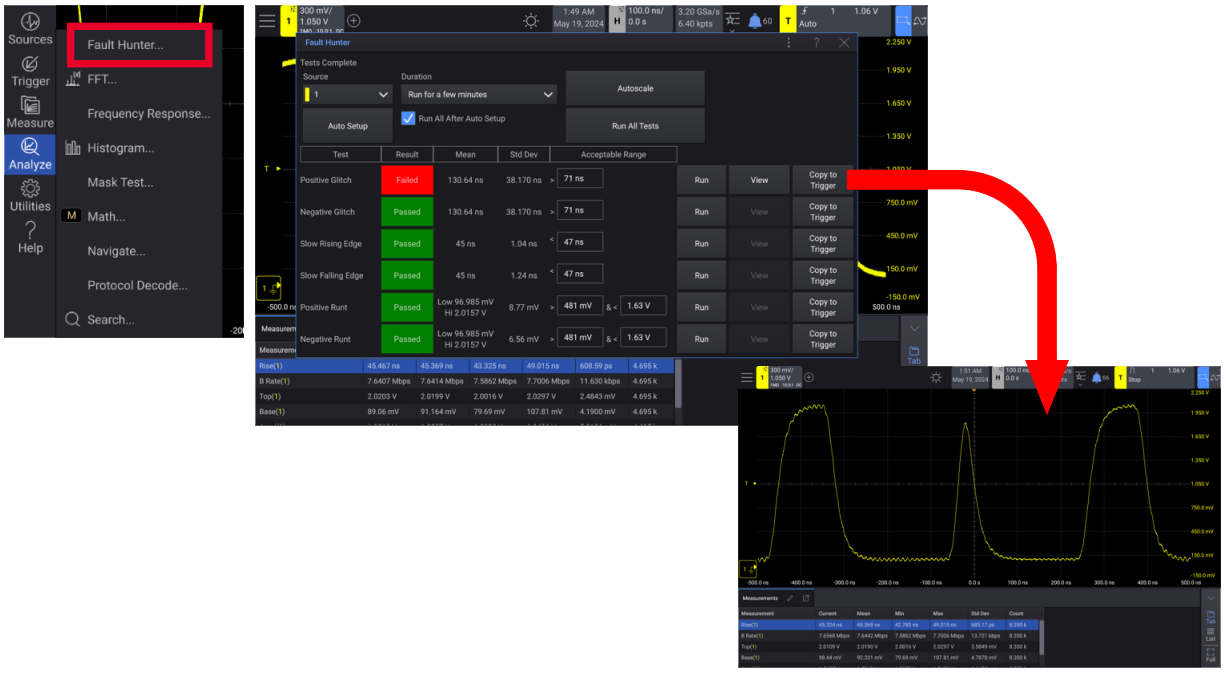

（1）故障猎手Fault Hunter
（1）故障猎手Fault Hunter
- 自动检测信号异常，支持48小时连续监测
- 周五下班前设置测试，周一直接查看报告，轻松完成数十亿次检测！
（2）一键级联分析
- 内置FFT频谱分析/直方图统计/电源纹波测量，无需切换设备

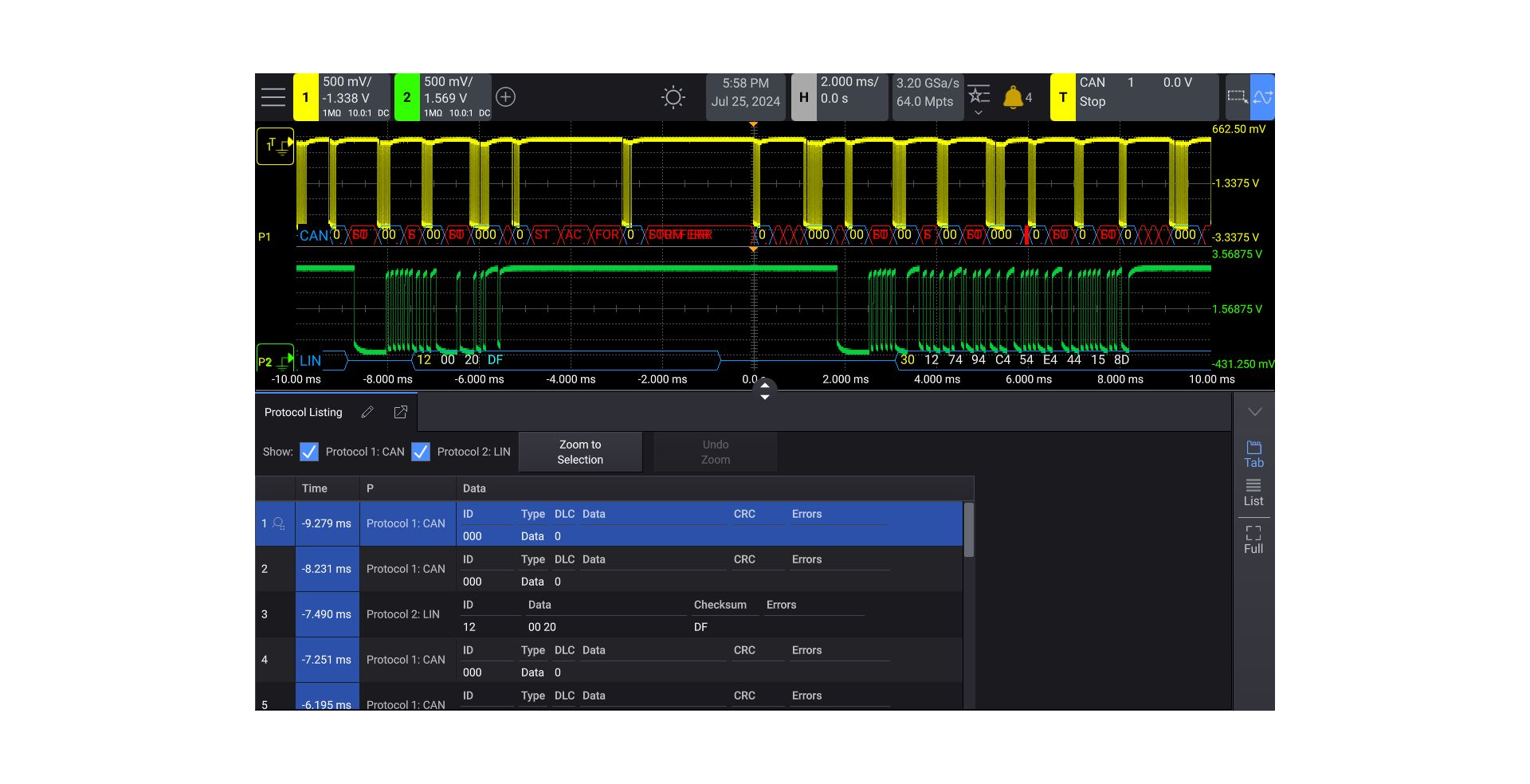

（3）汽车电子专属方案
- 硬件解码CAN FD/CAN XL协议，支持.dbc文件直接导入
三、三步打造你的专属仪器
Step 1 选基础配置
| 型号 | 带宽 | 模拟通道 | 数字通道 |
| HD302MSO | 200MHz | 2 | 16 |
| HD304MSO | 200MHz | 4 | 16 |
Step 2 按需升级
- 带宽升级：350MHz/500MHz/1GHz（现场激活，无需返厂）
- 存储扩容：20Mpts→100Mpts（通道独立不降速）
- 系统扩展：100MHz信号源
Step 3 配件组合
- 医疗电子：PP0003A探头（<4pF容抗，心电信号精准采集）
- 汽车总线：DP0021A-009+HD3AUTA软件包（支持CAN XL协议）
- 电源测试：N7020A探头（±24V偏置，850mV纹波轻松捕捉）
四、真实场景对比（数据说话）
|
HD304MSO | 某品牌4系示波器 | |
| 2mV/div噪声底限 | 48μVrms | 260μVrms | |
| 波形刷新率 | 1.3M帧/秒 | 500K帧/秒* | |
| 每道存储深度 | 100Mpts | 62.5Mpts |
