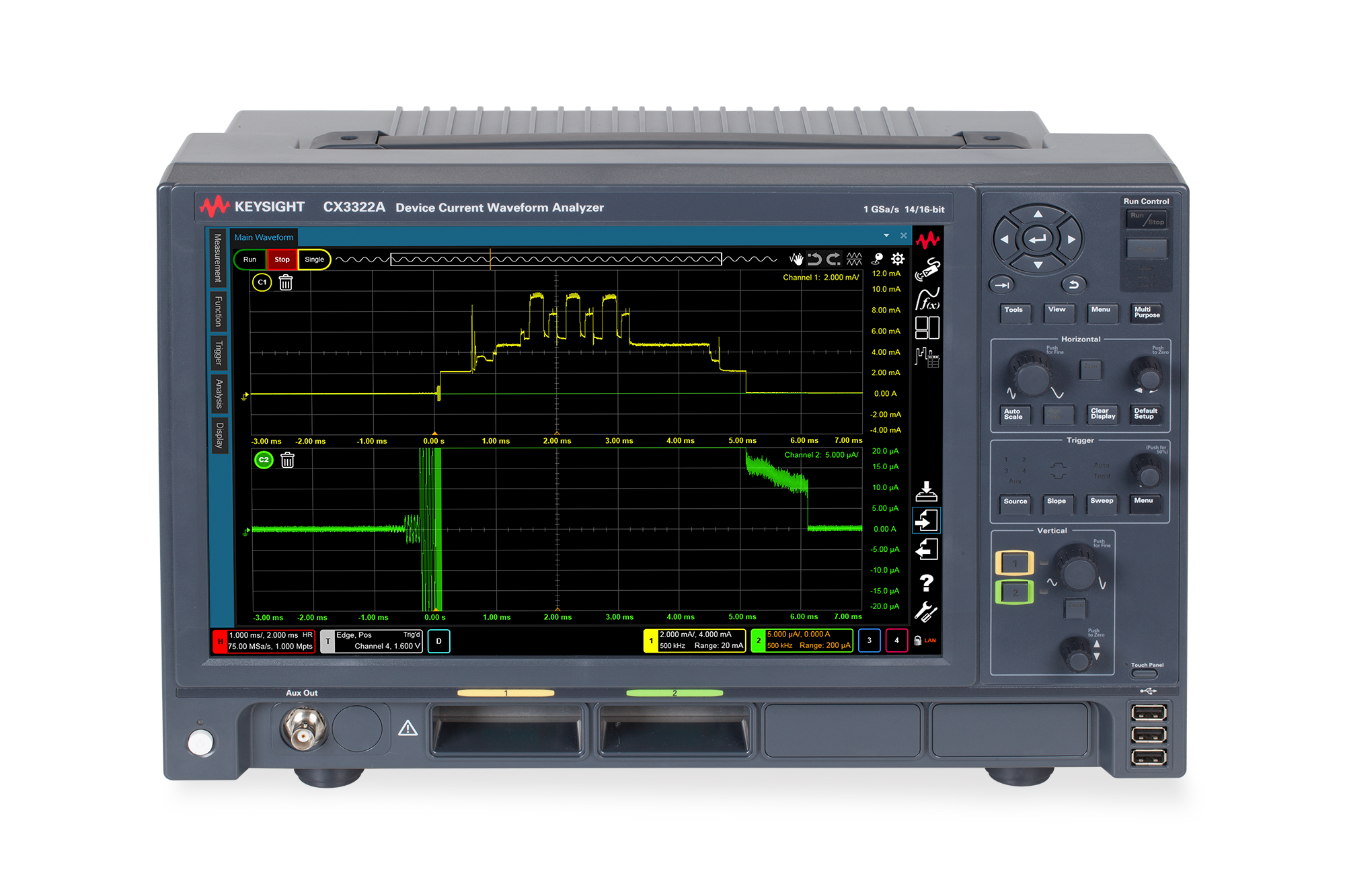

CX3300 系列器件电流波形分析仪

CX3300 系列器件电流波形分析仪是一款全新仪器,具备宽量程(100 pA 至 100 A)、宽带宽 (高达 200 MHz)以及高分辨率(高达 16 位)等优势,能够精确测量动态电流。
资料下载 视频演示
CX3300 系列器件电流波形分析仪是一款全新仪器,具备宽量程(100 pA 至 100 A)、宽带宽 (高达 200 MHz)以及高分辨率(高达 16 位)等优势,能够精确测量动态电流。
大多数负责开发物联网和移动设备的工程师往往承受着巨大压力,因为产品的上市时间要求极 为苛刻,同时对更低功耗、更高性能和更低成本的追求也未降低。为克服这一难关,工程师无 时无刻不在想方设法使器件表征和设计验证变得更高效、效果更好。然而,由于器件功能日益 复杂,使用现有仪器和传统测量方法越来越难以达到上述目标。
使用 CX3300 系列来测量和分析配电网络(PDN)的详细电流特征,您可以直接对关键器件工 作状况进行精准验证,而以前由于噪声较大,您根本无法看到这些特征细节。现在,您可以在 设计上做出各种改进,实现进一步降低功耗的目标。这一全新的动态电流测量方法可以加深您 对器件的了解,使您不仅能够提升器件表征和验证的效率,同时也能进一步推进产品差异化和 设计裕量优化,降低元件成本和提高器件质量。CX3300 系列由主机和 5 个低噪声、宽带宽传 感器组成,其中主机具有 14/16 位分辨率,还配有操作便捷的先进图形用户界面(GUI)。由 于它还可以轻松测量同样精确的电压波形,因此可以在您的日常测量工作流程中广泛使用。
CX 3300 系列自发布以来已广泛应用于众多领域,尤其在客户研发物联网设备、移动设备、先 进 NVM(非易失性存储器)器件、汽车和医疗/保健设备上的传感器和控制单元时更受青睐。

主要特性与技术指标

主机功能特性

  • 为电流和差分传感器以及无源探头接口适配器提供 2 个模拟通道
  • 带宽选件:50 MHz、100 MHz、200 MHz
  • 存储器深度选件:4 Mpts/通道、16 Mpts/通道、64 Mpts/通道、256 Mpts/通道
  • WXGA 14.1 英寸多点触控电容屏

测量功能

  • 14 位或 16 位动态范围
  • 经过优化,能够采集低噪声电流传感器的输出
  • 1 GSa/s 采样率和 200 MHz 最大带宽
  • 提供常见的触发类型和算术运算功能

可以使用的电流和差分传感器与适配器(可选附件产品)

  • 电流传感器:CX1101A、CX1102A、CX1103A、CX1104A
  • 差分传感器:CX1105A
  • 适配器:CX1151A

分析功能

  • 可以在 “任何地方” 进行缩放,深入分析波形
  • 自动功率和电流分析工具
  • 统计分析:直方图、CCDF
  • 频谱分析(FFT)

描述

CX3300系列主机,可以帮助工程师和研究人员一次进行一两项电流波形测量。它使用一个单通道电流传感器(CX1101A、CX1103A、CX1104A)或差分传感器(CX1105A)及一个无源探头接口(CX1151A)便能进行功率波形测量。另外还提供多种带宽选件(50 MHz、100 MHz 和 200 MHz)和存储器深度选件(每通道 4 Mpts、16 Mpts、64 Mpts 和 256 Mpts)。CX3300 用户如需更高性能,可以同时升级带宽和存储器深度选件。但通道数量不可升级。
